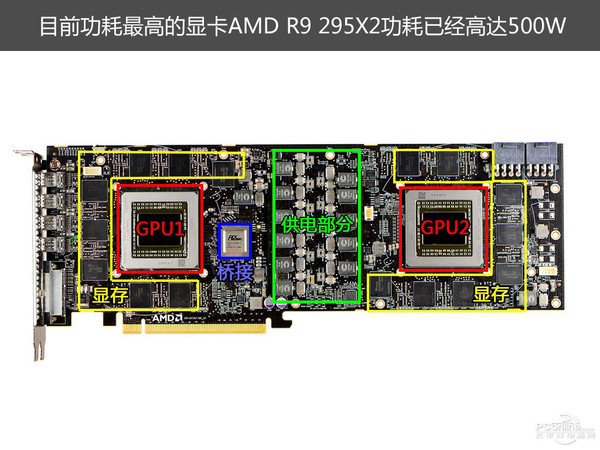

顯卡作為目前PC平臺中功耗最大的部件，發熱量自然也不能小覷，所以一款顯卡的好壞必須將其散熱器的好壞考慮進去。那顯卡散熱器有哪些種類？哪些顯卡散熱性能效果更好？其實很簡單，今天小編就教大家如何看顯卡散熱器。

散熱器的作用究竟是什么？

　　顯卡的主要發熱源就是GPU，作為一種典型的大規模集成電路，在進行高速計算的時候產生的熱量非常集中，而芯片的表面積又不足以提供足夠的與空氣接觸的換熱面積，這是就需要散熱器作為一個導熱的媒介，把芯片的熱交換面積進行擴大，并通過加裝風扇的手段加速熱交換，以達到散熱的目的。

　　根據已知的基本理論，我們可以得出一個結論，顯卡散熱器的散熱效果主要由以下三個因素決定：散熱器導熱速度、實際器散熱面積、空氣流動速度。那么我們現在就來分別看一下不同類型散熱器之間的區別。

入門篇——擠壓成型散熱器+普通風扇

散熱器導熱速度：★★☆☆☆
實際散熱面積：    ★☆☆☆☆
空氣流動速度：    ★★★☆☆

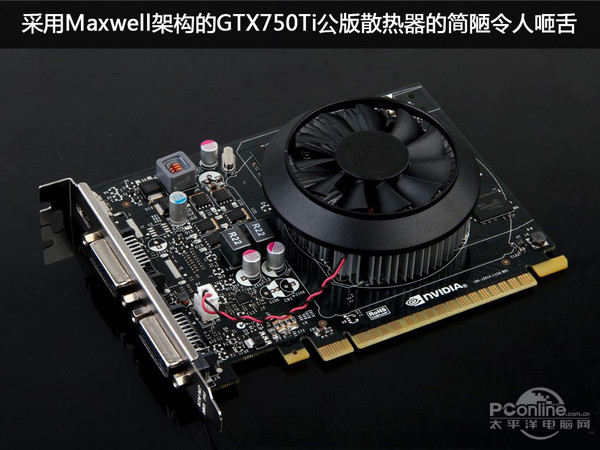

　　這種散熱器是最簡單的一種散熱器，就像它的名字一樣，散熱器的本體采用整塊金屬進行一定的加工后，再安裝風扇進行一定的輔助。這種散熱器加工成本較低，但是因為整塊金屬加工無法加工出太密的鰭片，使得散熱器整體色實際散熱面積十分有限，間接限制了散熱器的散熱性能。

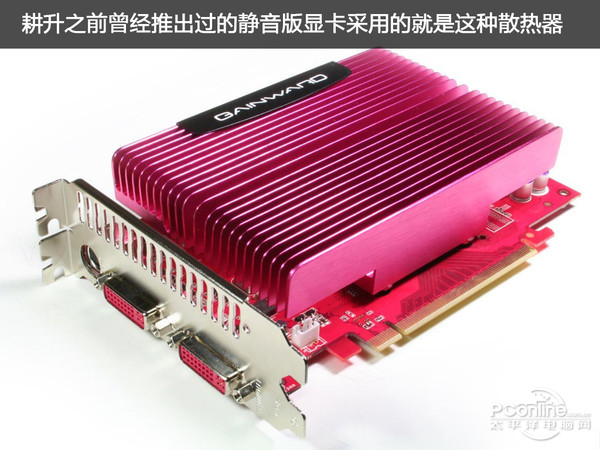

　　切割的形狀也多種多樣，有像格柵一樣的平行鰭片，也有放射狀的圓形鰭片，但鰭片的厚度都較厚，數目較少，整體散熱面積有限。金屬塊切割散熱器在早期的顯卡中比較常見，現在加工工藝有所進步之后只有少數發熱量較小的顯卡才能采用，對于這種散熱器來說越大的散熱器，就能擁有越大的散熱面積，散熱效果也就越好。

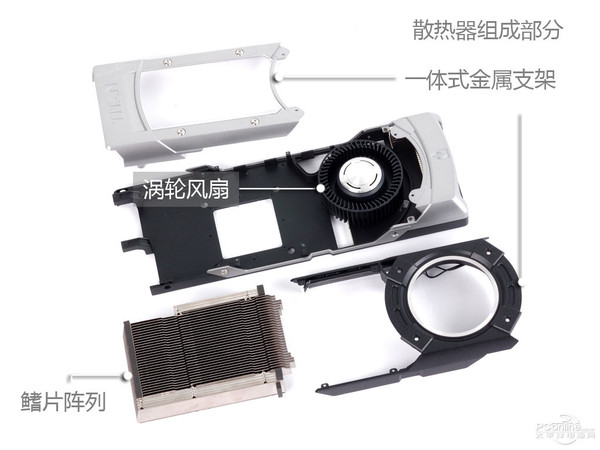

進階篇——底座（均熱板）+鰭片+渦輪扇

散熱器導熱速度：★★★☆☆
實際散熱面積：    ★★★☆☆
空氣流動速度：    ★★★★☆

　　這種散熱器一般采用的都是銅質底座+鋁制鰭片的組合方式，這種組合的優勢主要在于鰭片的應用，這極大幅度的增強了實際散熱面積。同時因為鰭片和底座之間也是通過焊接來連接，所以鰭片的方向不可能太復雜，通常都是做成直線風道，配合風壓較大的渦輪扇形成一個直接將熱量排出機箱的結構。

　　但這種布局也有一個缺點，因為底座都是比PCB小的，所以鰭片的范圍也只能限制在底座之內，實際的散熱面積仍有所限制。基本上在這幾代的旗艦公版顯卡上都能看到這種散熱器的身影，因為它不但設計較為簡單，同時渦輪扇+大面積鰭片也能很好的滿足一般公版顯卡用戶的散熱需求。

針對網友提出的疑問，我們將在這里集中解答

1、網友原評論：話說液氮產生的霧氣和冰，不會讓顯卡等硬件短路么？求教

編輯回復：霧氣和冰其實都是固體冰，只要不是液態的水問題就不大。同時液氮超頻的時候，會在核心表面之外的地方覆蓋美紋紙或橡皮泥做防水保護。相對來說，超頻結束之后停止加液氮會更危險。

2、網友原評論：散熱器是擠壓出來的，而切割成本超高

編輯回復：小編之前說的的確有問題，這種散熱器的制造過程先是制作出一條很長的鋁型材，然后在通過切割分成每個散熱器需要的。

3、網友原評論：不懂，是不是應該熱管加熱端應該低于冷凝端是最好，一般38度或電源下置機箱（非倒置38度）的熱管顯卡，加熱端略高于冷凝端....這樣不妨礙熱管冷凝回流嗎，求教？

編輯回復：毛細現象是因為液體表面對固體表面的吸引力，例如你掛一條毛巾，然后把毛巾的下端放入水中，過一段時間毛巾上部也會變濕。這種現象對重力并不敏感，只會因為液體的種類和毛細程度而變化。

進階篇——底座+熱管+鰭片

散熱器導熱速度：★★★★☆
實際散熱面積：    ★★★★☆
空氣流動速度：    ★★★★☆

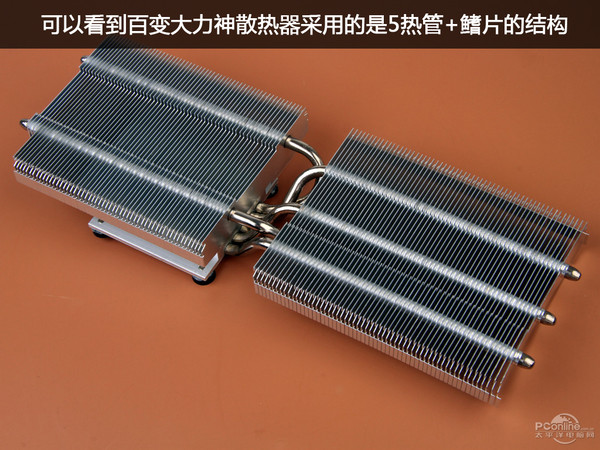

　　這是目前市面上絕大多數顯卡所采用的散熱器模式，之所以這么受歡迎，與其較低成本帶來的較好散熱效果密不可分。它的特點主要是采用了熱管和鰭片的組合方式。這種模式中的鰭片面積比上一種可以做的更大，而且由于熱量的傳導通過熱管來進行，所以鰭片的形狀和尺寸的限制也有所減弱。

　　鰭片厚度非常薄，通常都是采用鋁為材料，有的甚至還在鰭片上加工出許多突起，進一步加大散熱面積。同時熱管的傳熱效率也遠高于純鋁的傳熱效率，熱管對于顯卡級別的長度的距離變化也不敏感，通過專門的穿Fin工藝，能較快的將核心的熱量傳遞到鋁制鰭片上，再由風扇帶走。

　　這種散熱器配備的通常是下吹式的普通風扇，因為散熱面積大，所以空氣的流動速度也無需太大，所以風扇的轉速得到一定的降低，減小了散熱器風扇產生的噪音。

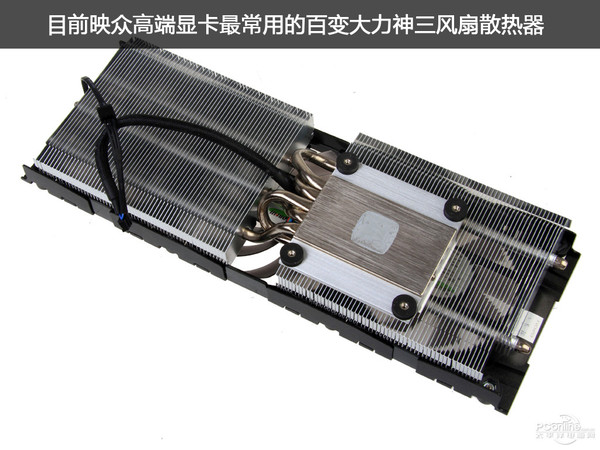

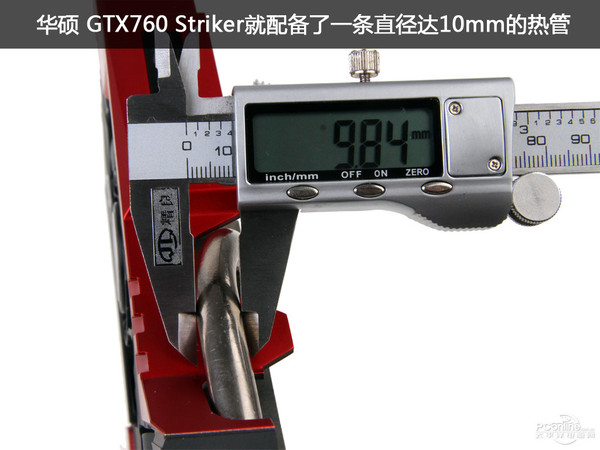

　　對于這種散熱器來說，越高級的擁有越多越粗的熱管、越大面積的鰭片、尺寸越大的風扇。例如一個三風扇散熱器性能一般都會比雙風扇的強。

附加閱讀：熱管的工作原理

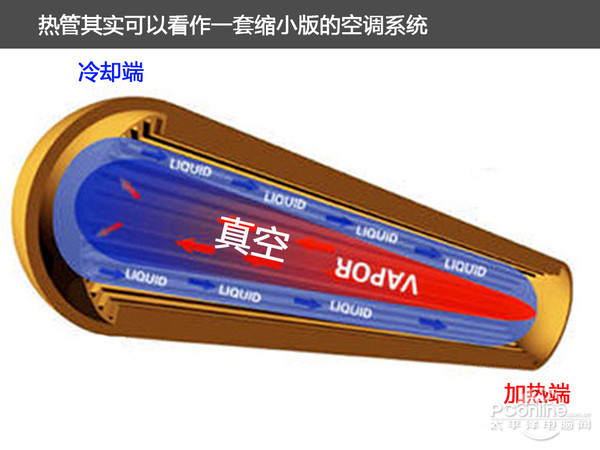

　　熱管其實就是在一根封閉的銅管內壁上設置一層毛細多孔的吸液芯，同時熱管內部還會抽空成低于大氣壓，最后充入沸點低易揮發的冷卻液。當熱管一端受熱的時候，冷卻液會揮發成氣體并向熱管的其他位置移動，當冷卻到一定溫度之后在管壁上凝結成液體，最終通過吸液芯的毛細作用重新流回受熱部位。一根熱管其實可以看作一個單獨的散熱系統，其工作方式與冰箱和空調使用的壓縮機有一定的相似度，具有很高的傳熱效率，而且通常熱管的粗細會與它的散熱能力成正比。

　　其實均熱板的工作原理與熱管一樣，只不過圓柱形的銅管拍扁成了板狀。與熱管將熱管從受熱端傳導到冷卻端相似，均熱板能將平面上一點或者局部的熱量快速傳導到整個平面上。

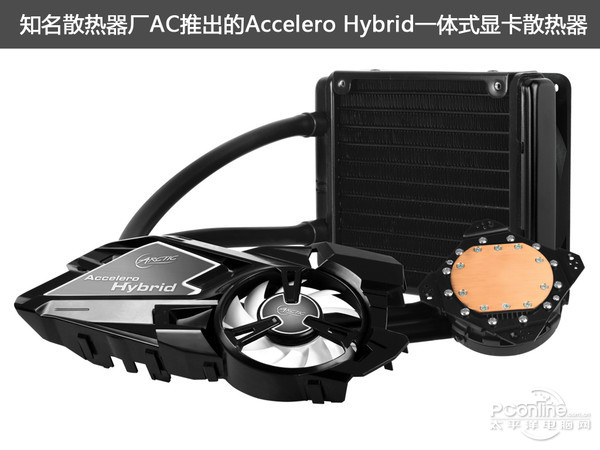

終極篇——水冷

散熱器導熱速度：★★★★☆
實際散熱面積：    ★★★★★
空氣流動速度：    ★★★★☆

　　雖然水冷頭的尺寸非常小，但其實水冷系統中主要元件的散熱排擁有遠超一般顯卡的散熱面積，同時因為散熱排本身的尺寸不必受顯卡尺寸的限制，所以其配備的風扇尺寸也更大，能在同樣的轉速下實現比顯卡風扇多得多的空氣流動速度。

　　水冷系統中的管道和水冷液非常類似上面兩種散熱器類型中的熱管，主要的任務就是把核心吸收的熱量帶到實際散熱元件——水冷排中，而且這個過程不像熱管那樣被動進行，而是通過一個水泵的作用來主動進行的，相對來說效率更高。

終極版——液氮

散熱器導熱速度：★★★★☆
實際散熱面積：    ★☆☆☆☆
空氣流動速度：    ☆☆☆☆☆

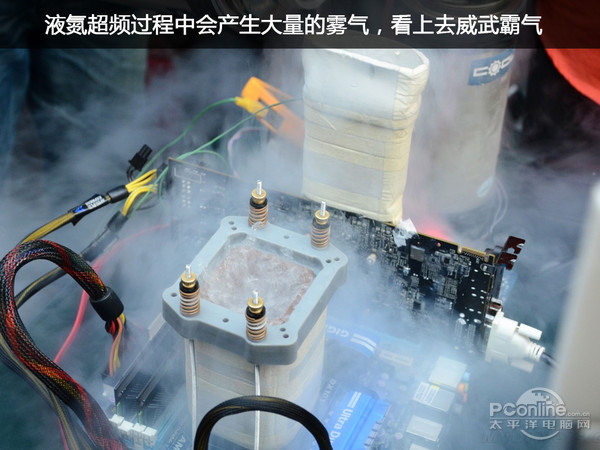

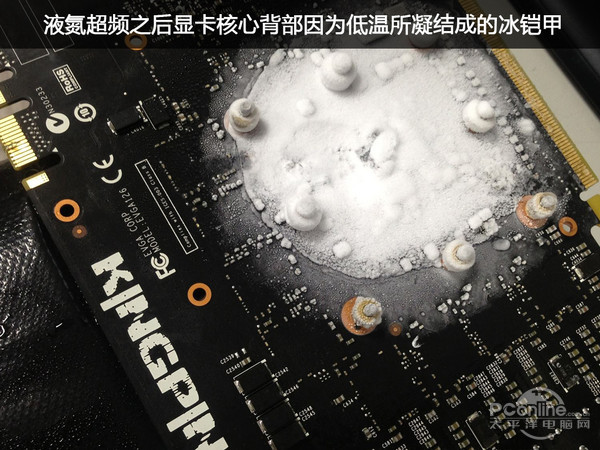

　　作為極限超頻中使用的散熱方式，就不能再用這三個參數來衡量了，液氮在常溫下直接汽化會吸收巨大的熱能，從而將顯卡制冷到零下200度左右的超低溫，甚至會在顯卡的表面形成一層冰鎧甲。

        小編總結：

以上就是顯卡散熱器有哪些種類?哪些顯卡散熱性能效果更好的介紹，本文主要是希望能為玩家們在挑選顯卡時對不同散熱器有一個感性的認識，因為從外觀上想直接了解一款顯卡散熱器的真實工作效果是不可能的。希望這篇文章對大家有所幫助！
