這幾年我們已經很少在媒體上看到大家再提AMD（ATI）紅色帝國的說法了，因為這幾年中AMD、NVIDIA在顯卡市場上越走越遠，大家預期中的勢均力敵早已成幻影，AMD因內憂外患而不斷丟失市場份額，形成了現在這樣一邊倒的局面，可是在很多粉絲心里，還是會期待紅色帝國崛起一次吧！

AMD的份額不是今天才丟的，筆者猶記得2012年初因為時間緊而通宵達旦測試HD 7970顯卡的場景，雖然已經過去四年半了，但當時的AMD及AMD顯卡還是很讓人激動的——首款28nm工藝顯卡、首款PCI-E 3.0顯卡、圖形計算雙重優化的GCN架構.....

.時至今日，GCN依然是AMD顯卡的主力架構，AMD還在不斷優化GCN，但在此期間對手走的更快，NVIDIA連續用Kepler、Maxwell 1.0、Maxwell 2.0小步快跑完成了超越。

說AMD在這幾年中沒有新產品、沒有創新是不公平的，其實AMD去年推出的Fury X、R9 Nnao及HBM顯存都有革命性的進步，徹底改變了顯卡一直以來給人的印象，但這些顯卡在市場上并不算成功，先進技術總是有代價的，HBM初期產能小、成本高限制了AMD Fruy、Nano顯卡走向更廣大的市場。

2016年顯卡市場又迎來一次輪回——28nm工藝終于要被更先進的FinFET工藝顯卡取代，NVIDIA推出了16nm工藝的Pascal顯卡，AMD則準備了14nm工藝的Polaris顯卡，前者已經先行兩步，AMD今天正式解禁Polaris中的第一款產品Radeon RX 480顯卡。

更加不一樣的是，RX 480顯卡并非旗艦級顯卡，它并不會取代Fury X、R9 Nnao的地位，定位要比它們更親民，也更容易成為普羅大眾選購的顯卡，更有可能成為一款爆量的顯卡，這對AMD來說更有意義，今天它就要展示出自己在這方面的實力了。

AMD RX 480顯卡規格

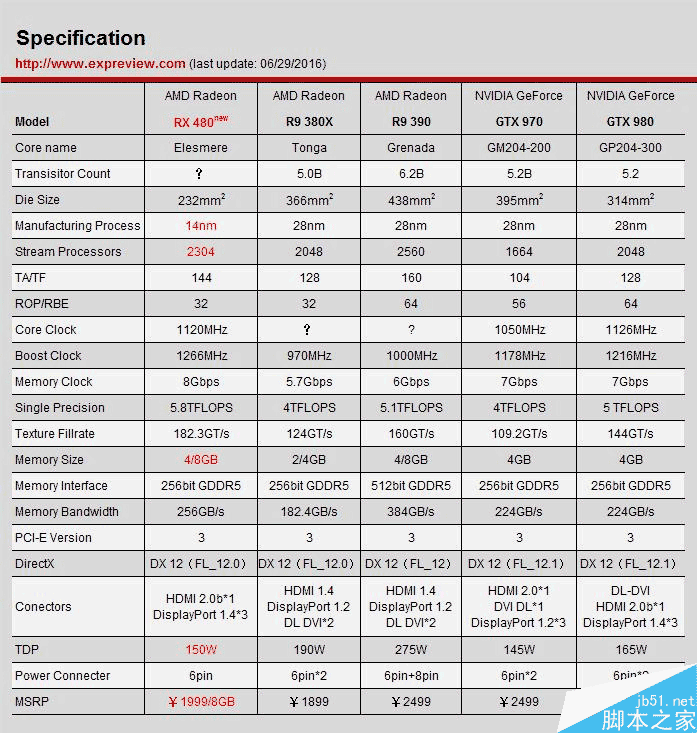

在即將過去的這個月中，RX 480顯卡頻繁曝光，大家多多少少已經了解了它的大部分規格，其使用了Polaris 10核心，代號Elesmere，14nm FinFET工藝，核心面積232mm2，不過AMD并沒有公布晶體管數量。

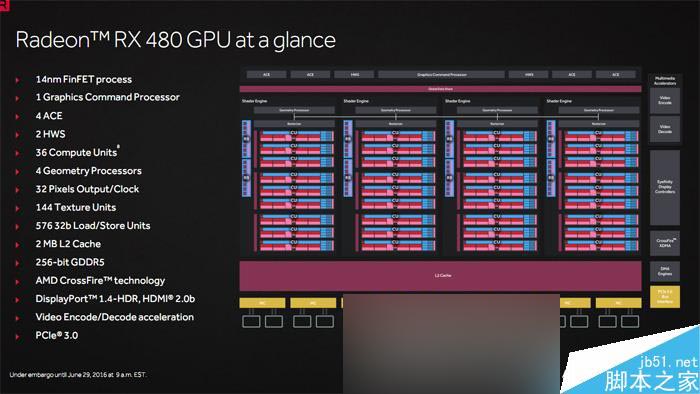

RX 480顯卡將升級GCN 4.0架構，擁有36組CU單元，2304個流處理器核心，規模介于RX 380X的2048與R9 390顯卡的2560個之間，顯存位寬256bit，顯存頻率8GHz，帶寬256GB/s，TDP功耗為150W。

至于售價，AMD此前在臺北發布會上宣布4GB版RX 480是199美元，8GB版249美元（之后有說229美元），國內目前上市的是8GB顯存版，售價1999元，比R9 380X顯卡略貴，低于R9 390顯卡。

RX 480顯卡改進：GCN 4.0架構、14nm工藝一起來了

在HD 7970顯卡問世以來的4年多時間里，AMD大改后的GCN架構就堅持下來了，期間雖然有過GCN 1.1、GCN 1.2及GCN 1.3等小改款，只有Fury X顯卡用的HBM顯存算是一次革命性升級，但整體上GCN架構并沒有明顯改進，28nm工藝也沒有變化，而NVIDIA在此之間升級了Kepler、Maxwell兩代架構，最近還有Pascal架構，AMD顯卡在架構升級上確實慢了一步。

去年底AMD RTG集團公布了Polaris（北極星）顯卡，也就是RX 480/470/460等顯卡將會使用的新架構，此前我們介紹過Polaris架構：高能效優勢回來了，AMD“Polaris”北極星GPU架構解析，這次隨著RX 480顯卡的上市，更多細節也曝光了。

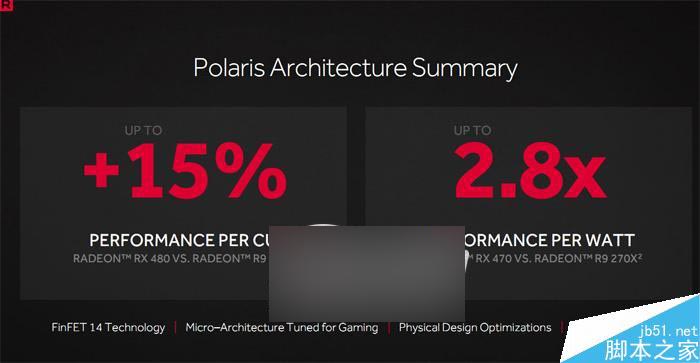

－ GCN 4.0：架構性能提升15%，能效比2.8倍

這一代AMD顯卡架構升級到了GCN 4.0，不過與NVIDIA的GP104架構一樣，AMD Polaris一代的顯卡其實也沒有大改GCN架構，GCN 4.0也相當于14nm工藝下的優化改良版。

GCN自身已經是一款相當成功的架構設計，計算、圖形性能都不錯，特別是在原生異步引擎ACE支持上，AMD很早就做了支持，該技術在DX12頗受重視，NVIDIA在Kepler、Maxwell顯卡上就吃過異步引擎的苦頭，Pascal顯卡才算是沒掉鏈子，這一點上AMD的GCN架構還是有底氣的。

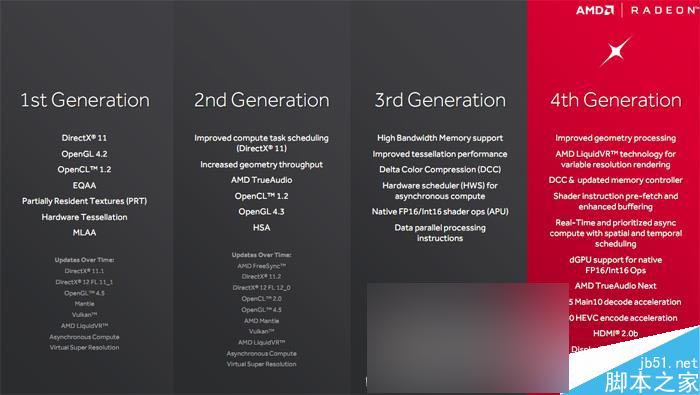

從AMD官方資料來看，GCN 4.0架構改進了幾何單元、提升了渲染器效率、改進了色彩壓縮、L2緩存容量翻倍等等，因此與前代R9 290X顯卡相比，其CU計算單元性能提升了15%，效能則是前代的2.8倍。

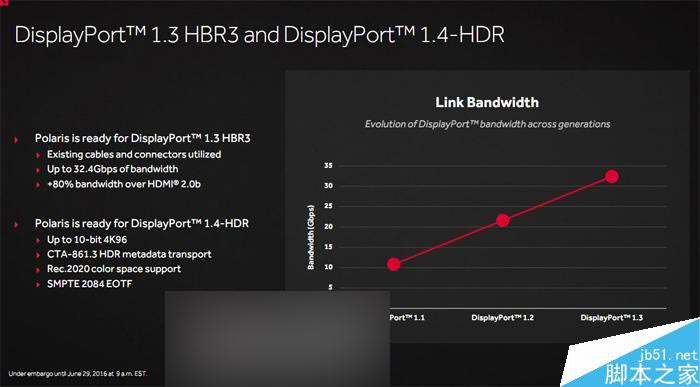

－ 顯示增強：支持DP 1.3/1.4、HDMI 2.0及HDR

NVIDIA在Maxwell 2.0架構上開始支持HDMI 2.0及DP 1.3接口，AMD同樣也在顯示技術方面做了改進，RX 480顯卡支持DP 1.3、HDMI 2.0，并預先支持DP 1.4接口。

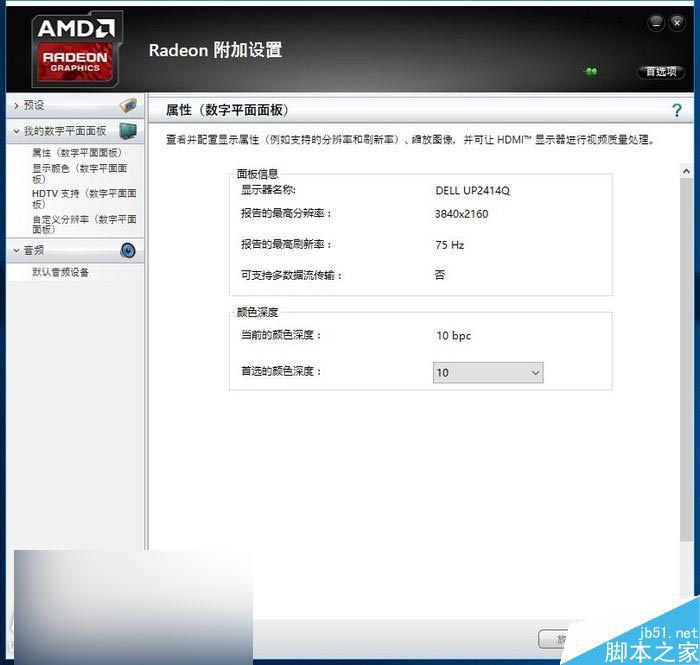

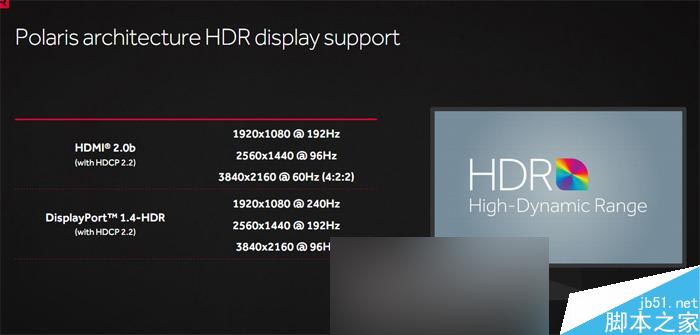

支持HDR

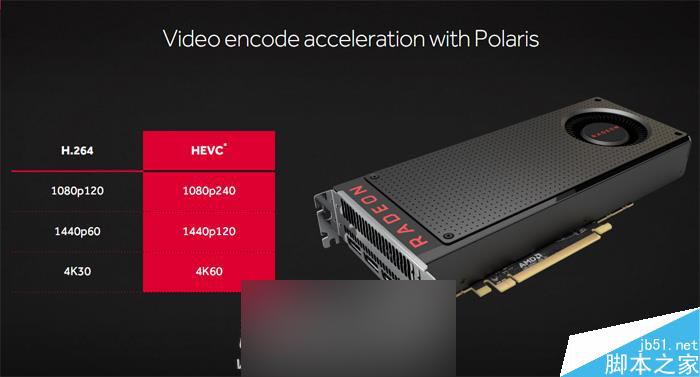

－ 視頻解碼編碼：支持4K 60Hz HEVC

視頻解碼編碼方面，Polaris架構也做了改進，H.264編碼支持4K 30Hz編碼，HEVC/H.265則可以支持到4K 60Hz編碼。現

在視頻編碼解碼不僅關系到玩家看高清視頻內容，很多游戲直播、錄播軟件也流行開了，支持高效率的編碼有助于減少CPU占用率。

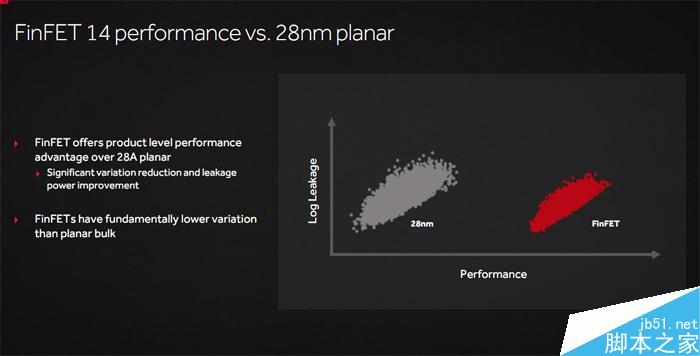

－ 14nm FinFET工藝：效能提升的基礎

28nm工藝堪稱最長壽的GPU工藝，目前使用了差不多5年了，中間的20nm工藝因為種種原因被GPU放棄了，要想進一步提高顯卡能效。

AMD、NVIDIA都直接調到FinFET工藝，不過NVIDIA選擇的是老朋友TSMC的16nm FinFET工藝，AMD選擇的是三星/GlobalFoundries的14nm FinFET工藝。

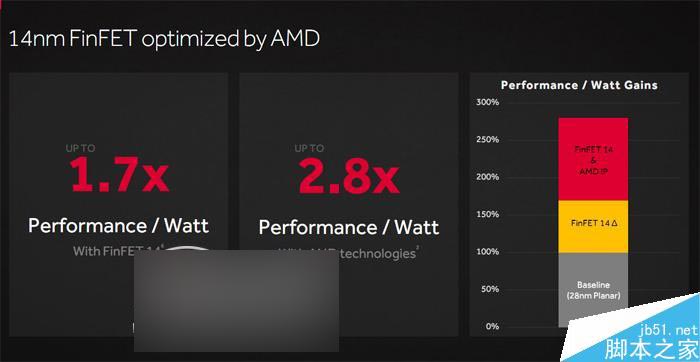

半導體工藝對芯片性能、功耗的影響是根本性的，根據官方資料，14nm工藝使得顯卡運行電壓降低了150mV，功耗降低了30%，所以Polaris架構使用的14nm工藝相比28工藝能提升70%的每瓦性能比，但在AMD優化之后，新顯卡的能效比最終達到了前代水平的2.8倍。

總之，在Polaris一代中，AMD改進了GCN架構效率、提升了性能，并加入新接口、新技術支持，而14nm FinFET也讓顯卡的能效比有了翻天覆地的變化，即便官方所說的2.8倍每瓦性能比有宣傳成分，但新卡的能效顯然比R9 290/390這一代會有明顯變化。

AMD Radeon Software：不該忽視的軟件體驗

記得去年AMD成立RTG圖形技術集團之后，新官上任的Raja Koduri第一把火就燒向了AMD驅動軟件，使用了13年之久的CCC催化劑驅動被全新的Radeon Software取代，命名及設計都有了不同的改變。

對游戲玩家來說，驅動程序及配套軟件直接影響用戶玩游戲的體驗，非常重要，AMD重視驅動軟件說明他們也意識到了玩家的需求，這是好事。

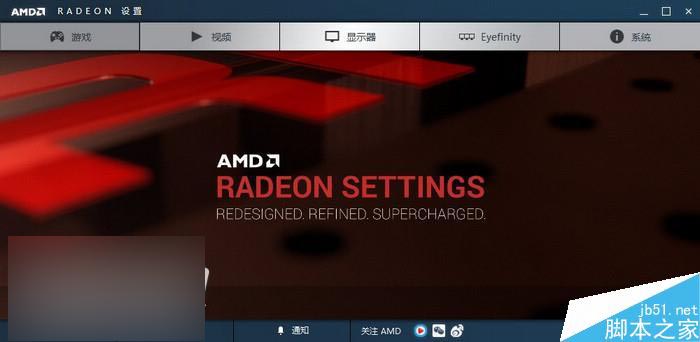

Radeon設置軟件界面，支持簡體中文，本地化做的也不錯，幾個官方鏈接都是國內網站

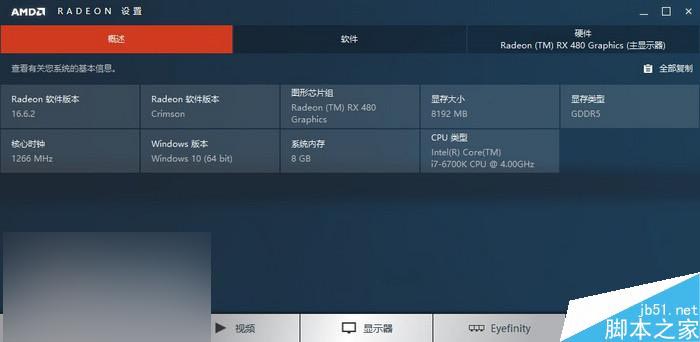

驅動程序概述

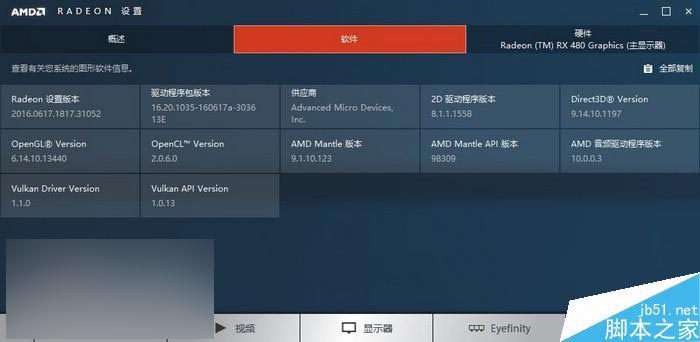

軟件版本

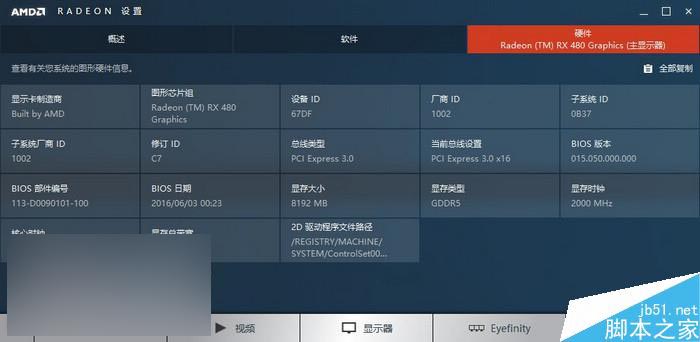

硬件信息

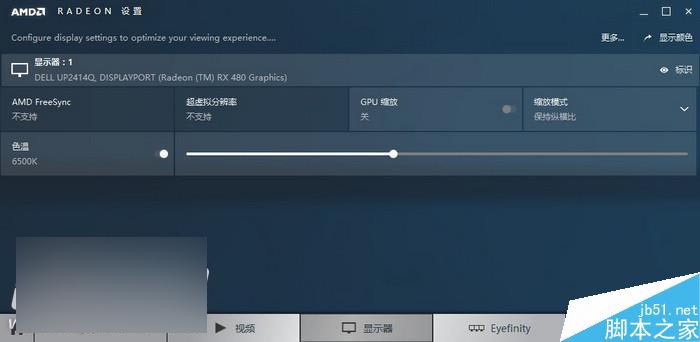

顯示器設置

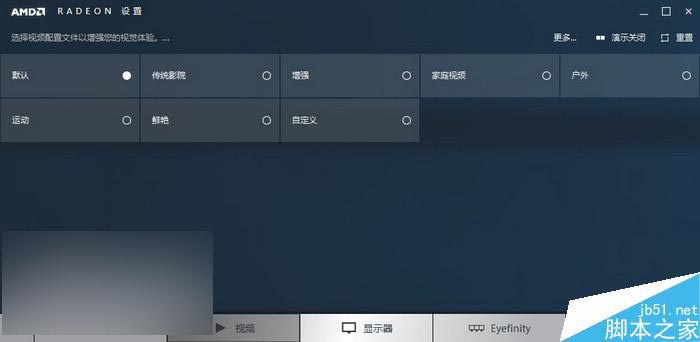

視頻設置

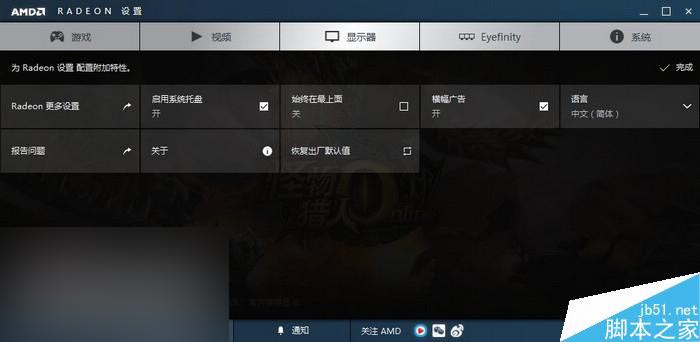

首選項

更多設置里還遺留了CCC控制中心的一個小尾巴

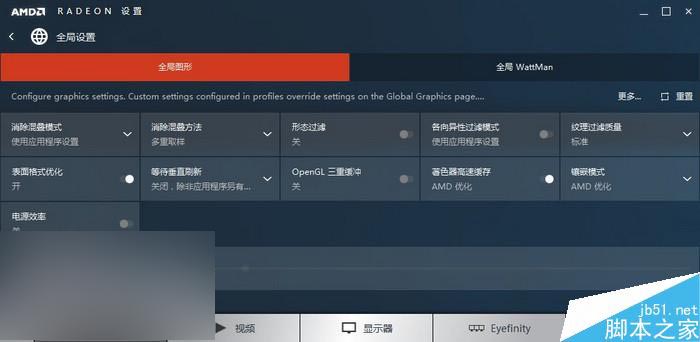

最重要的功能就是游戲了，其中游戲設置中的全局設置更是核心

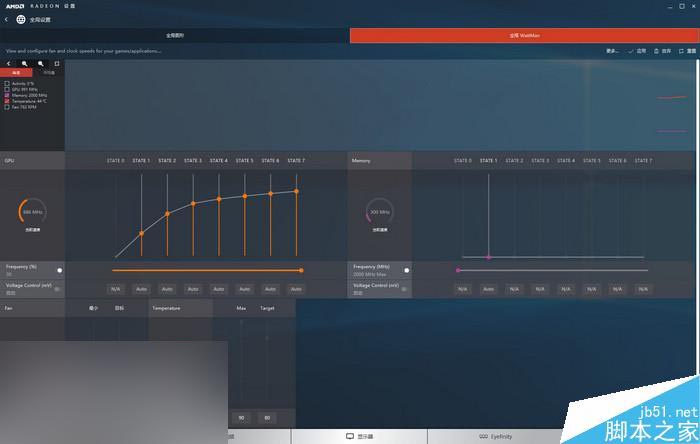

全局Wattman

全局Wattman可以看作以往Overdrive超頻功能的增強版，但界面好看了很多，功能也更強大，用戶可以設置GPU核心頻率、顯存頻率、風扇轉速及溫度等參數。

這部分功能后面的超頻測試中還會用到

XFX RX 480顯卡：少見的OC超頻版，還有背板

與以往情況一樣，首批上市的RX 480顯卡都是公版設計，我們收到了藍寶及XFX兩家的評測卡，其中藍寶的RX 480是完全公版，規格參數與公版一致，而XFX這款RX 480有些不同，其1328MHz的核心頻率比公版1266MHz要高很多，而且有金屬背板，同時還會贈送轉接線，不過售價也貴了100元。

此外，XFX還有普通版RX 480顯卡，頻率1288MHz，依然比公版略高一點，也有金屬背板，但沒有贈送轉接線，售價1999元。

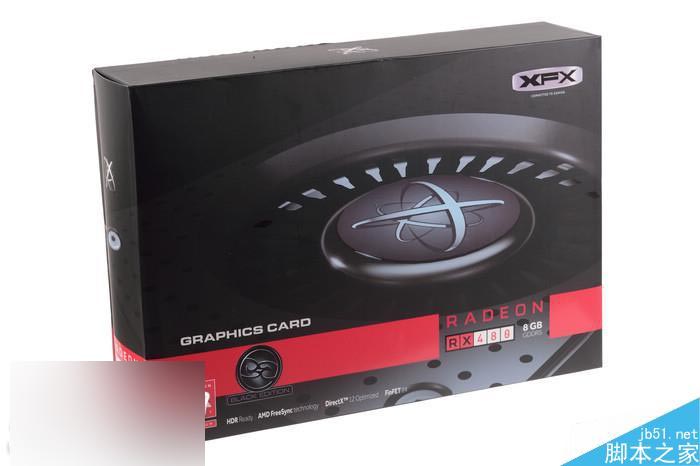

XFX RX 480顯卡包裝

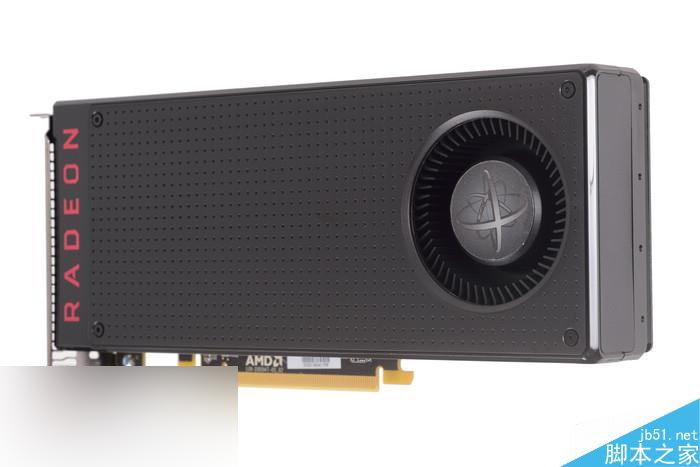

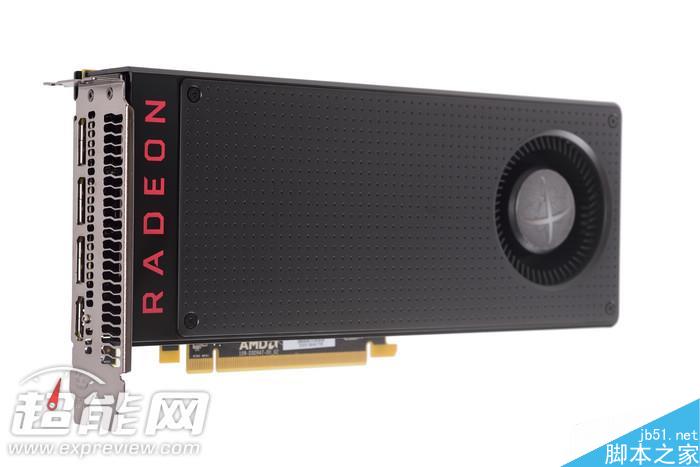

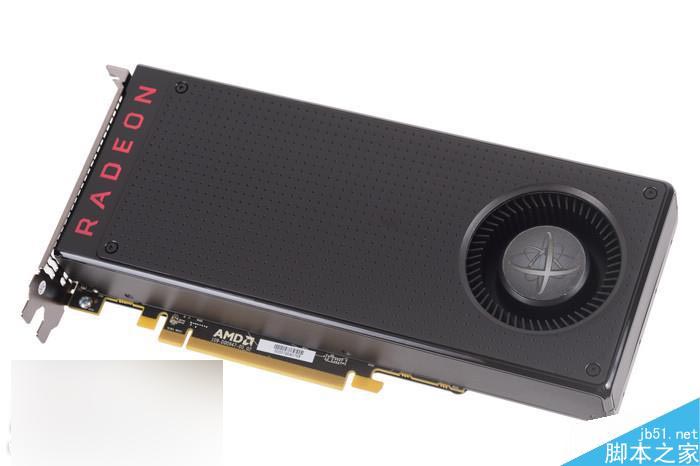

XFX RX 480顯卡

XFX RX 480顯卡的散熱器風格類似之前的Fury X公版，Radeon logo放在了顯卡正面左側及頂部，表面類膚材質，整體外形比較方正，不如NVIDIA新一代公版卡那么凌厲，筆者個人其實更喜歡AMD散熱器的外觀設計。

XFX RX 480顯卡全長24.2厘米，重量680克，雙插槽空間占用，不論長度還是重量都比較合適，對機箱空間要求不高。

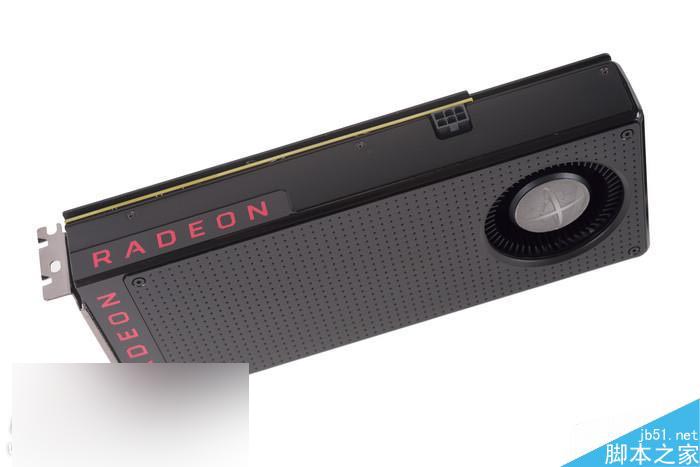

頂部及側面的Radeon logo

RX 480顯卡雖然長度達到了24厘米，不過其PCB只有17.5厘米，所以散熱器是比PCB長出一段距離的，這很容易讓人聯想到NVIDIA在GTX 670/760公版卡上用的設計，也是短PCB，散熱器突出一段距離。

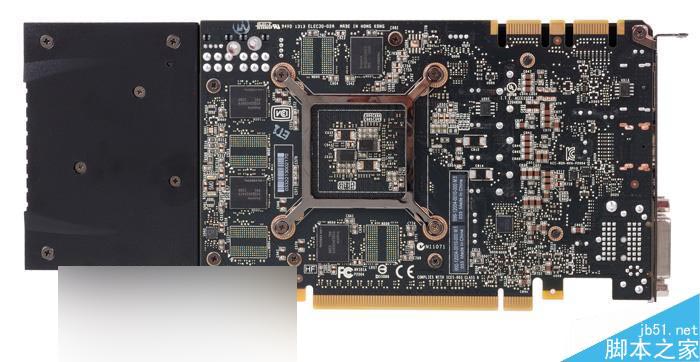

公版GTX 760顯卡也是這種短PCB設計

不過AMD的RX 480跟GTX 760公版也有不同，尾部的散熱器有開孔，GTX 760的尾部則是封閉的。測試散熱效能的時候我嘗試著用膠帶封住，對比了下發現對散熱效能并沒有什么影響，至少轉速、溫度上并沒有看得出差別。

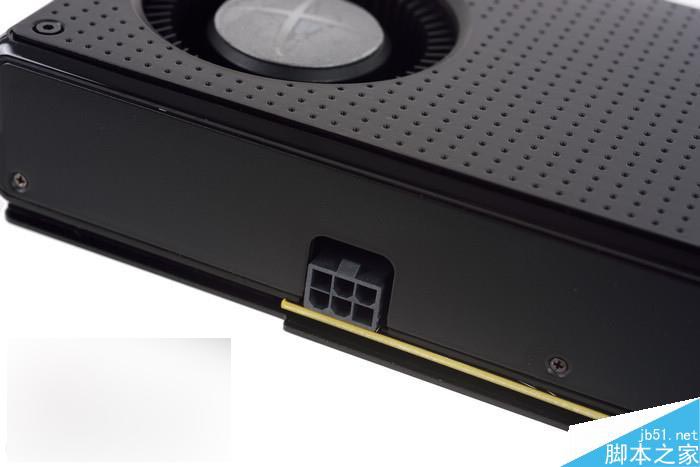

6pin供電接口

RX 480顯卡的TDP只有150W，所以也不需要太強的供電，單6pin即可，不過可以想象得到未來的非公版RX 480顯卡上廠商肯定會強化為雙6pin甚至6 8pin接口以提升超頻潛力。

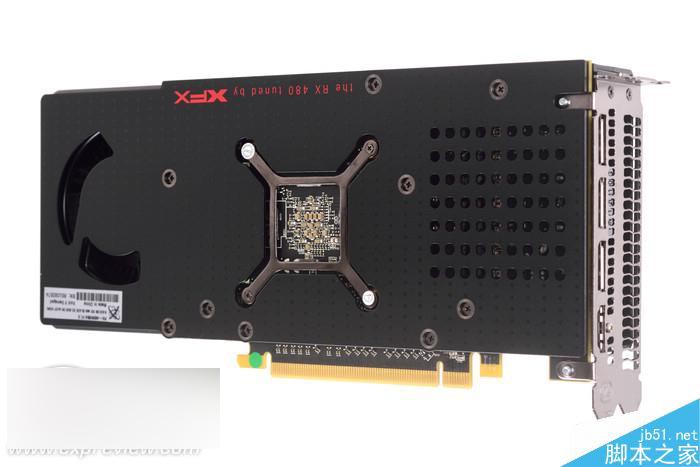

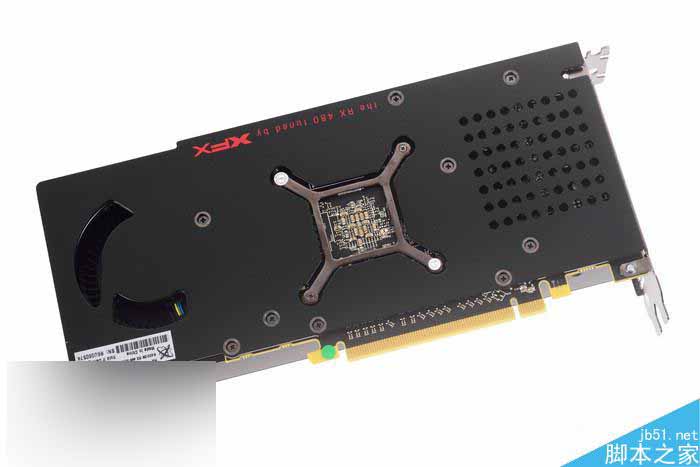

金屬背板

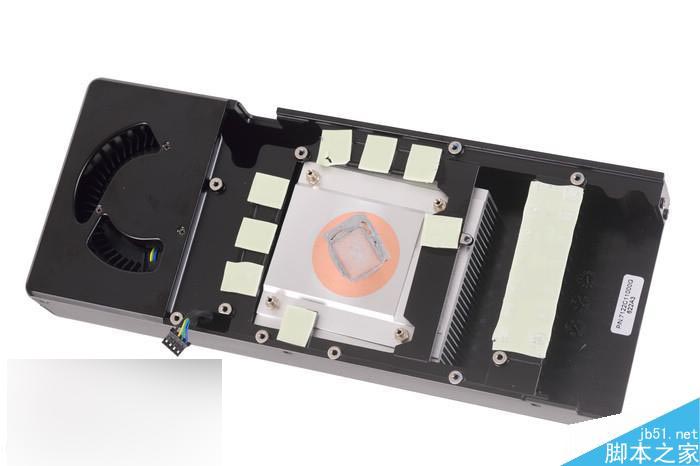

公版散熱器

RX 480顯卡發熱不高，而且顯卡定位也不算貴，所以公版散熱器設計也不算豪華，使用的還是普通鋁擠成型底座。

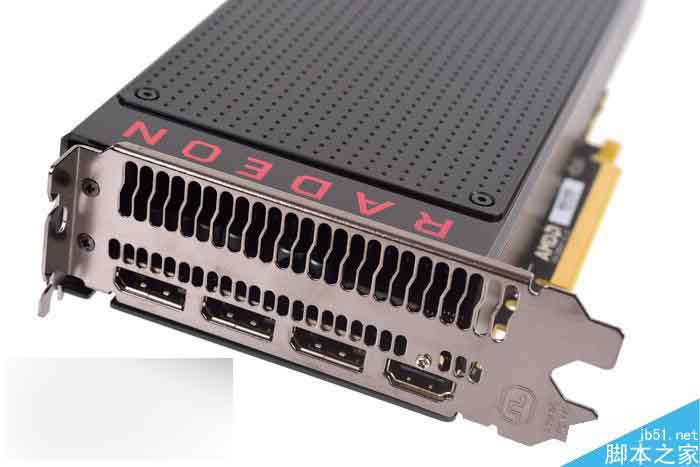

輸出接口為3個DP 1.3/1.4、1個HDMI 2.0b

RX 480顯卡提供了4個接口，3個DP 1.3/1.4、1個HDMI 2.0b，對于DVI接口AMD激進地放棄了，雖然技術上還是可支持的，這個只能留給非公版去填補空白了。

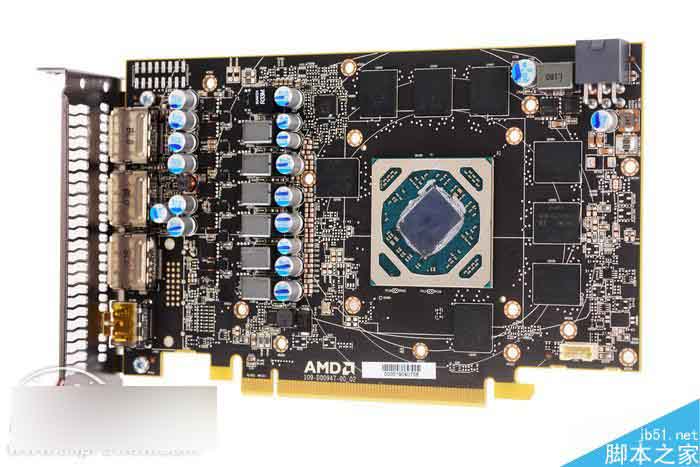

顯卡PCB

雖然散熱器不夠YY，不過AMD公版顯卡的PCB用料還是保持了一定水準，RX 480配備了6 1相供電。

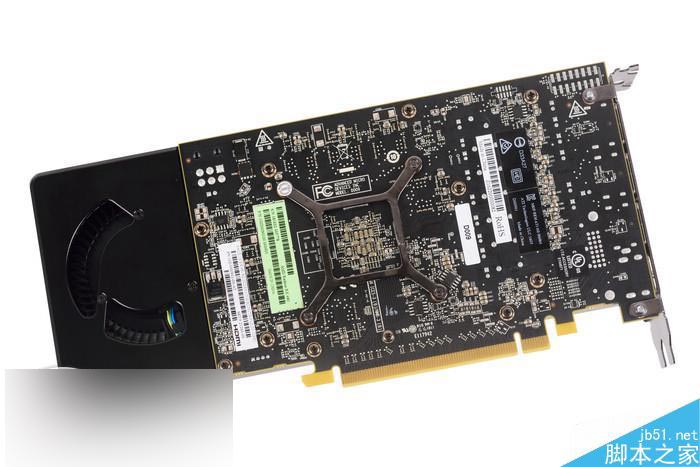

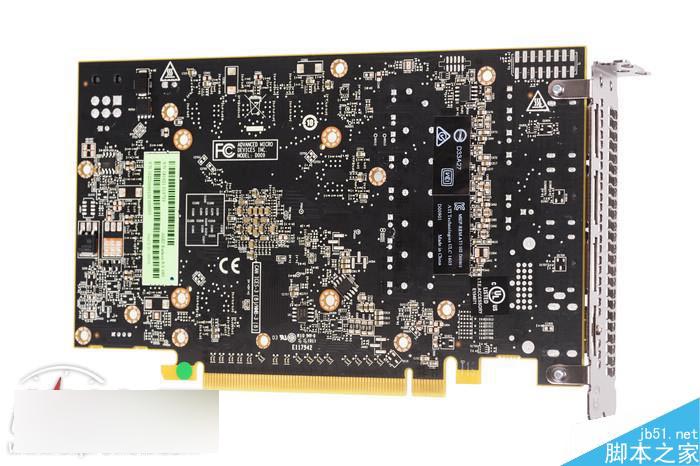

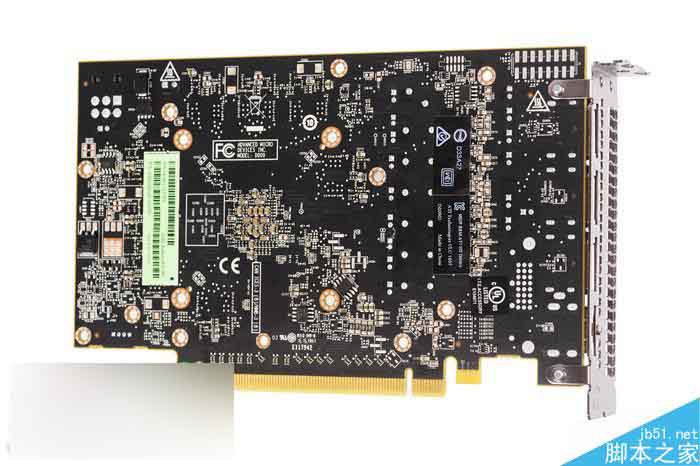

背部PCB

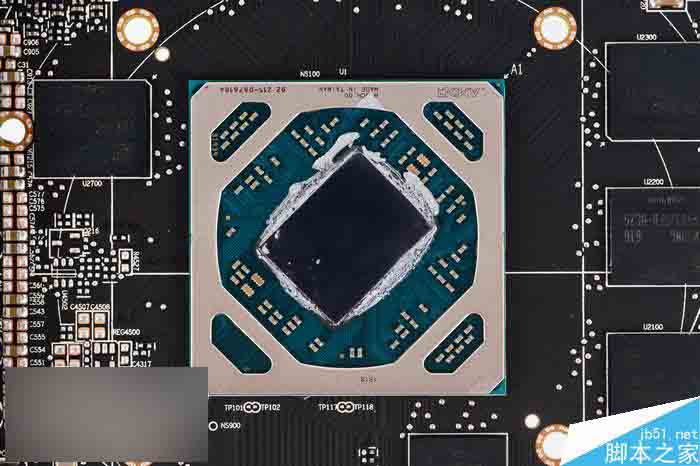

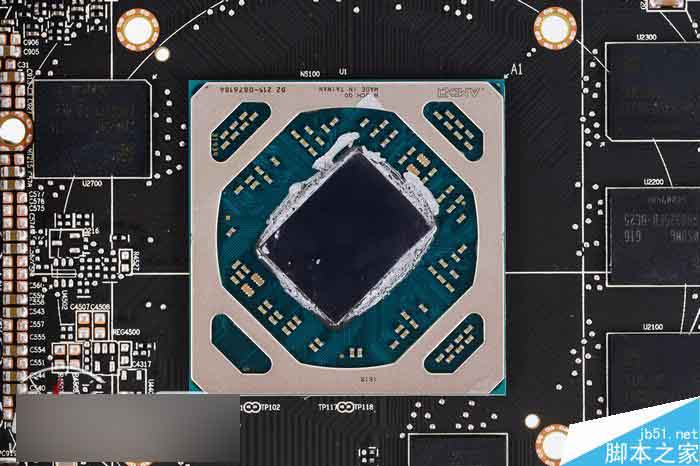

RX 480 GPU核心

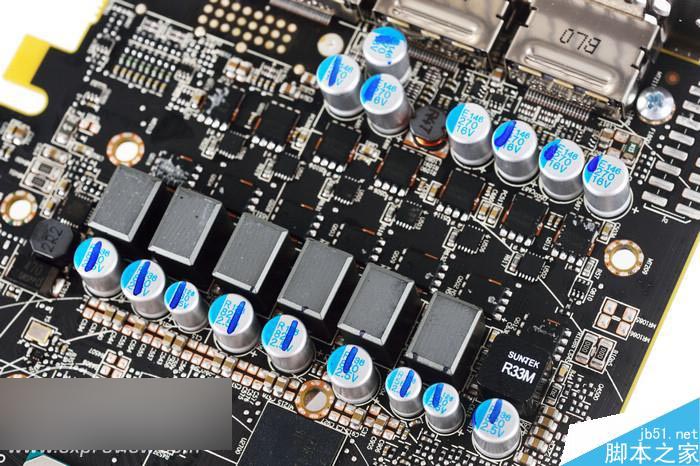

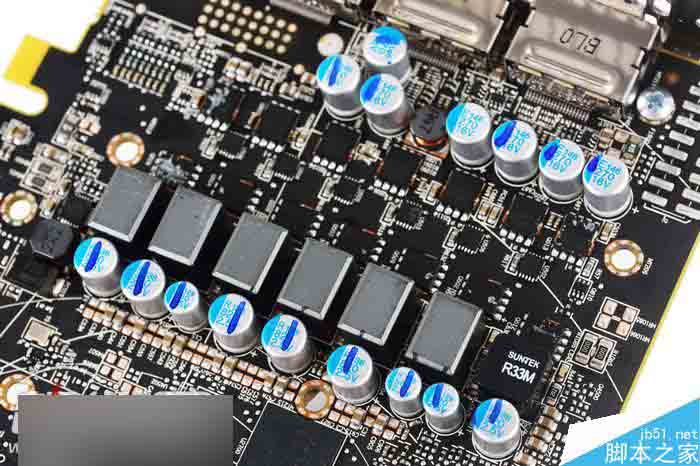

PWM供電，6 1相

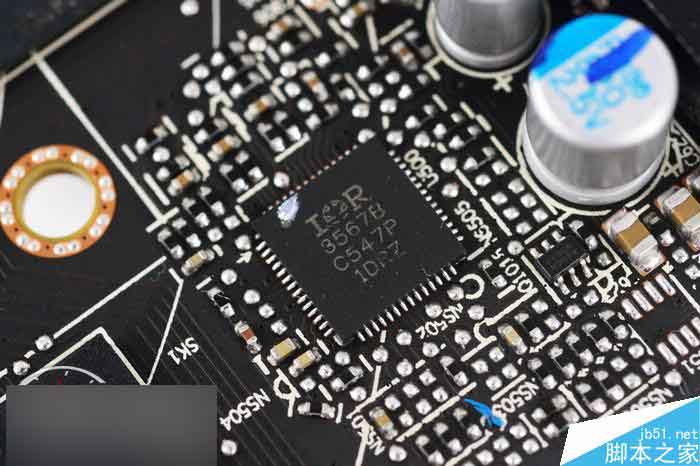

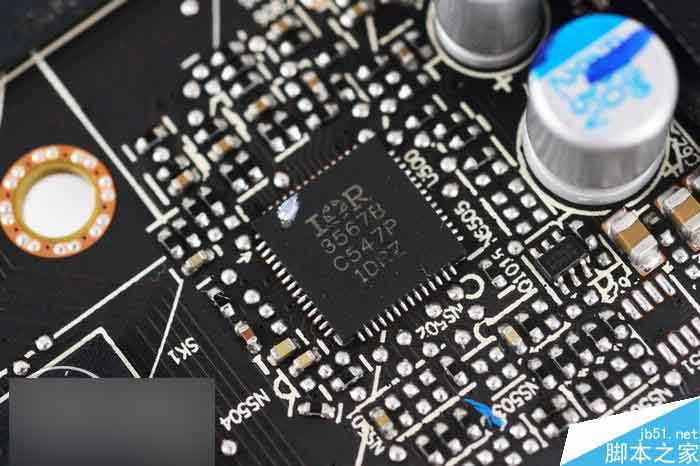

PWM主控為IR3567B

RX 480顯卡的PWM主控芯片是IR3567B，這是AMD自RX 290X顯卡開始一直在用的PWM主控，雙路6 2相PWM主控芯片，支持AMD的SVI、SVI2及Intel的VR 12、12.5供電規范，電壓變換時間小于10us，支持255級0-1.55V電壓控制。

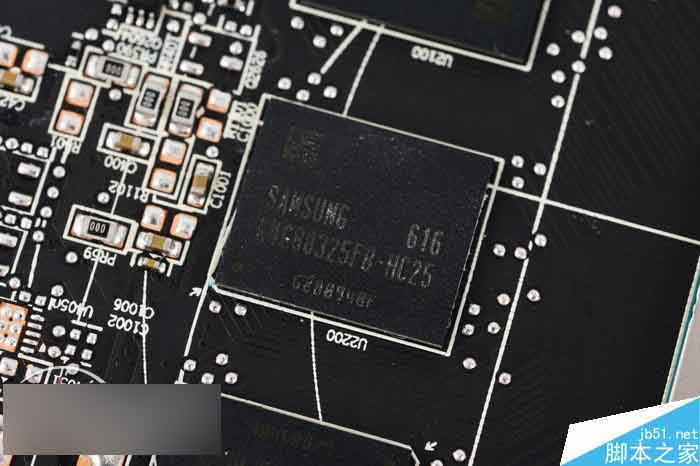

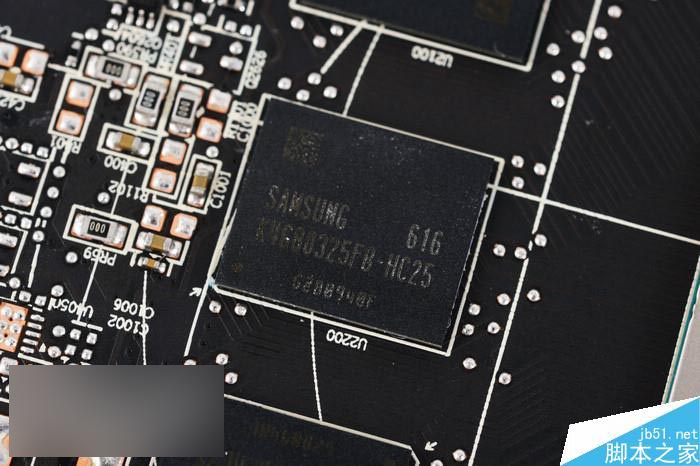

三星8GHz顯存顆粒

顯存方面，RX 480并沒有使用GDDR5X，而是繼續用了GDDR5顆粒，這在某種程度上也是好事，畢竟GDDR5X雖然頻率更高，但產能不足。

RX 480用的GDDR5顆粒來自三星，編號K4G80325FB HC25，單顆容量8Gb（1GB），頻率8GHz，總容量達到了8GB。

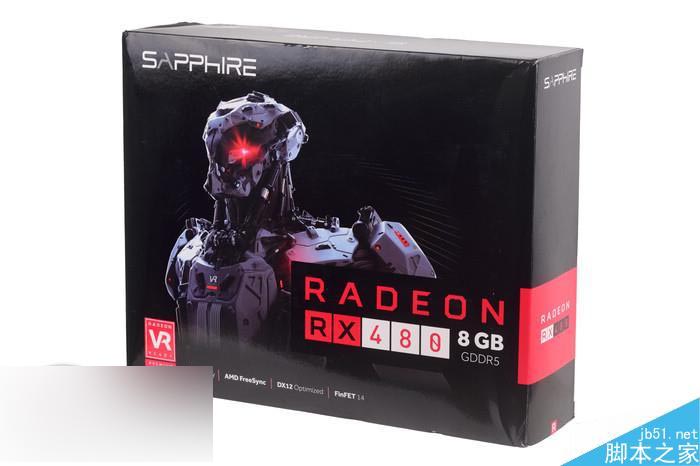

藍寶石RX 480顯卡：純正公版風

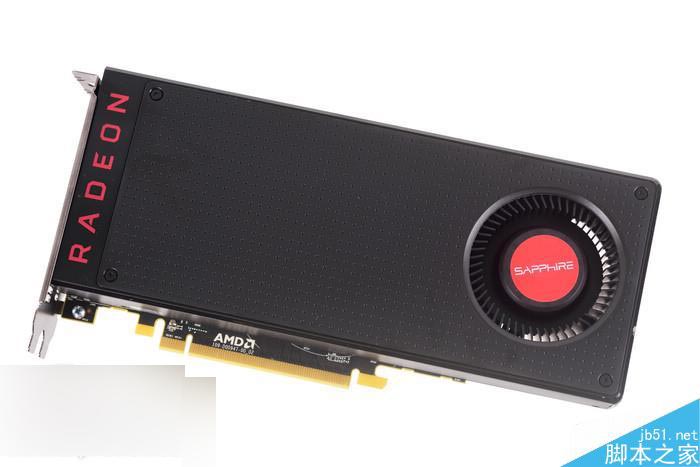

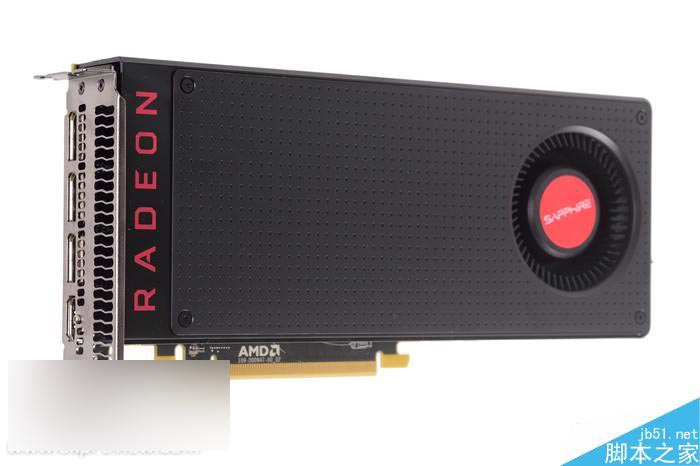

藍寶石RX 480顯卡是公版顯卡，核心頻率1266MHz，顯存容量8GB，沒有背板，售價1999元。

公版散熱器

輸出接口為3個DP 1.3/1.4、1個HDMI 2.0b

顯卡PCB

背部PCB

RX 480 GPU核心

PWM供電，6 1相

三星8GHz顯存顆粒

PWM主控為IR3567B

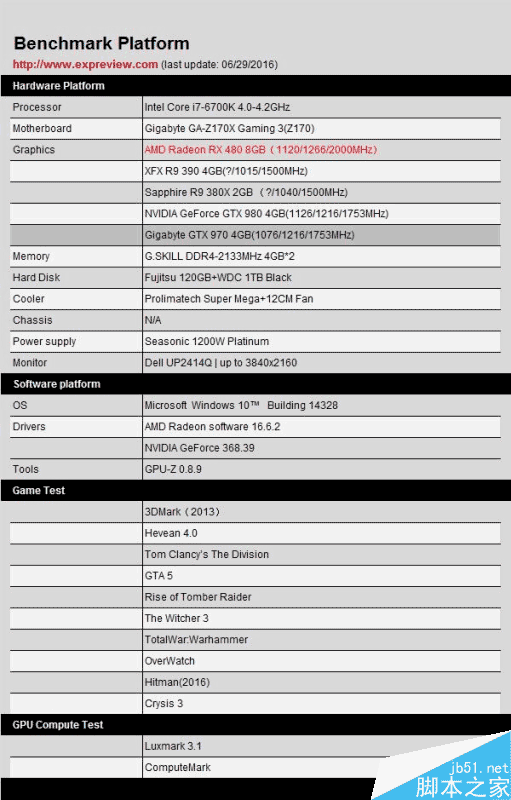

測試平臺及說明

測試平臺與前面測試顯卡的配置基本一致，處理器是Core i7-6700K，默認4-4.2GHz運行，不過主板換了技嘉GA-Z170X Gaming 3，內存為芝奇DDR4-2133 4GB*2，詳細配置如下：

考慮到XFX RX 480顯卡是超頻版，測試使用的RX 480是公版參數的藍寶石RX 480顯卡，對比了技嘉GTX 970、GTX 980及XFX R9 390、藍寶石R9 380X等顯卡。

這次的評測中升級了多款新游戲，并統一了顯卡驅動，NVIDIA顯卡用了最新的GeForce 368.39，AMD RX480先后發布過2款驅動，測試程序以后發布的Radeon Software 16.6.2 beta為準。

以往的高端顯卡測試的分辨率是1080p及4K，不過從目前的情況來看，4K對多數顯卡來說還是要求太高，所以現在加入了2560x1440分辨率成績，這對玩家來說更有參考意義。此外，部分游戲的設置也做了調整。

RX 480：1999元下高性價比，但大敵即將來臨

在當前的顯卡市場上，NVIDIA顯卡處于強勢，AMD顯卡比較弱勢，他們要想翻身制勝，市場策略必須得更巧妙，爭取用有競爭力的產品一招制敵，RX 480就是AMD所期待的殺手锏，是田忌賽馬中己方的好馬，對抗的則是NVIDIA陣營中的中馬。

RX 480是AMD田忌賽馬戰略中的關鍵棋子

在GCN 4.0架構、14nm FinFET工藝的加持下，RX 480顯卡有了質變——功耗比起同級別的R9 390顯卡有了非常明顯的降低，整機功耗低了將近100W，或者同功耗下其性能則比R9 380X高出25-30%，能效比確有長足進步。

隨著功耗的降低，RX 480顯卡的溫度控制也更聰明了——最高溫度限制在80
