NVIDIA第三款Pascal架構產品GTX 1060即將在本月19日正式上市，雖然在Pascal序列有大哥GTX 1080和二哥GTX 1070壓陣，但是官宣的性能是游戲性能一倍GTX 960，也就是看齊GTX 980。

目前顯卡的規格已經詳細說明了，至于大家最關心的售價目前我們也了解到了。一起來看看了解下吧！

現在，其完整參數、工藝、拆解細節和超頻也在網上曝光，一起來仔細了解下——

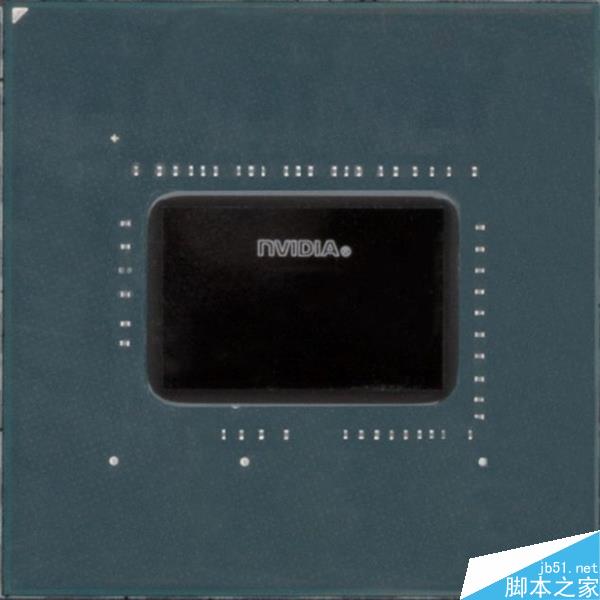

GTX 1060基于GP106核心，核心面積200平方毫米，晶體管數量44億，也就是比GM206小了14%（比GP104小了57%），但是晶體管數量增加了超200%（14億），感嘆16nm下摩爾定律的美妙。

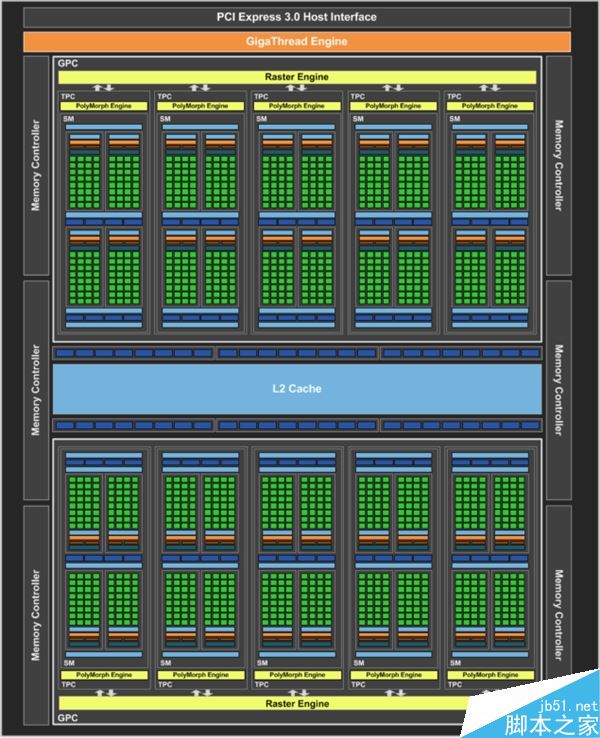

核心架構上，GP106-400-A1擁有2個圖形計算簇，各5個SM單元，每個SM單元有128個CUDA、8個紋理單元，總計1280個CUDA、80個紋理單元、48個光柵單元。

顯存方面，6個32bit控制器，每個控制器擁有256KB二緩存，總192bit、1536KB二緩，可以接駁6GB或3GB的顯示內存。

VR方面搭載了多形體4.0引擎，號稱這方面是GTX 960的三倍，后者目前暫時還不能達到Steam VR/HTC Vive的入門門檻。

SLI今年確實沒有，不過可以使用DX12 API的兩個基礎多GPU模式，分別為Multi Display Adapter(MDA)和Linked Display Adapter(LDA)（在MDA模式下每塊顯卡是獨立工作的，也不用每個GPU都是同一型號，但是這需要開發人員自行匹配各個GPU之間的通信。而LDA模式每塊顯卡會連接在一起工作，GPU可以訪問另一塊顯卡的顯存讀取數據，此模式需要同樣的GPU才能組建。）

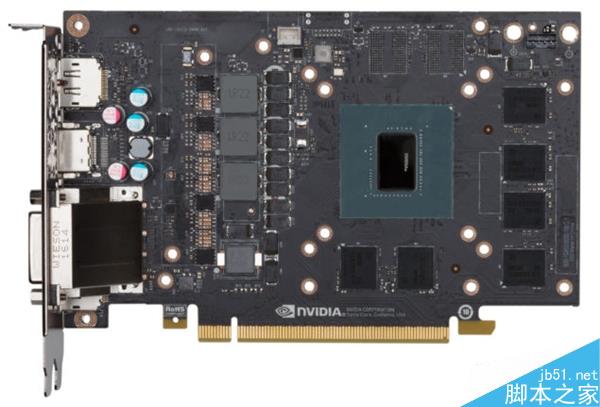

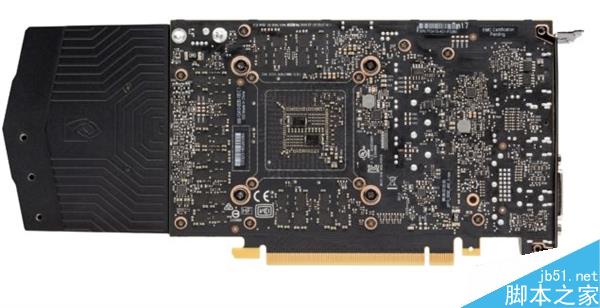

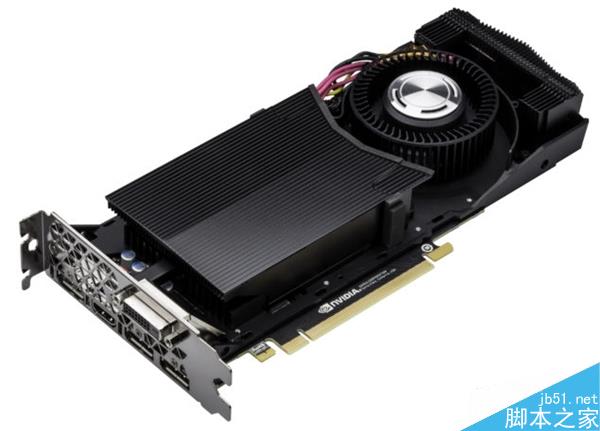

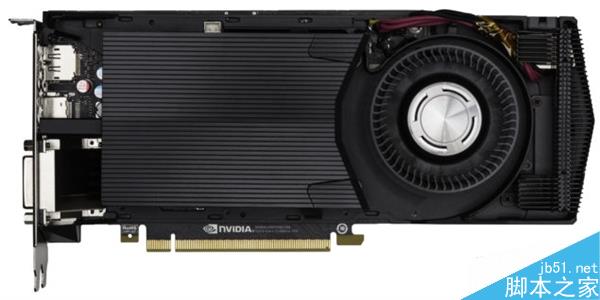

官方拆解圖

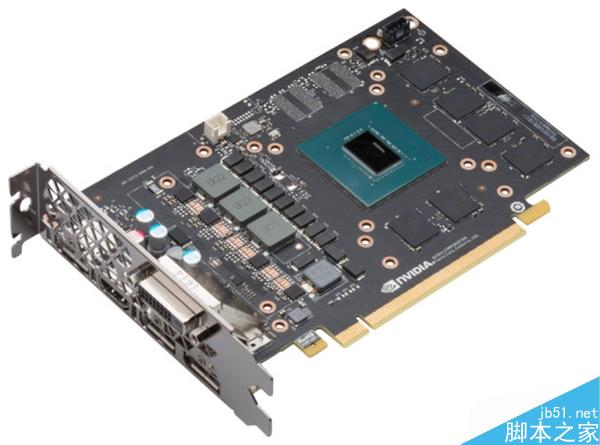

確實看到了飛線設計，這是因為六針的輔助供電接口并沒有直接設計在PCB電路板上，而是在散熱器尾部。

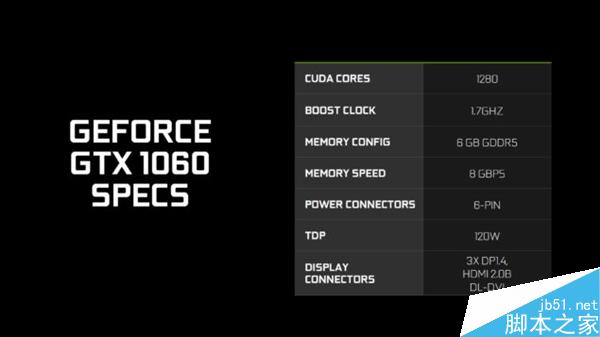

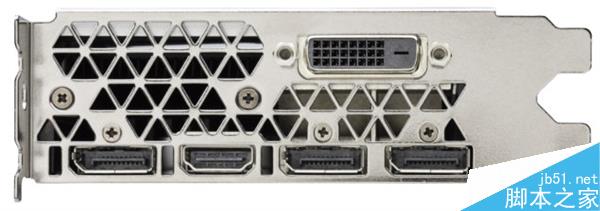

其他參數上，GTX 1060的基礎主頻1506MHz，加速1708MHz，首發6GB GDDR5顯存，功耗120W，非公版建議零售價249美元，Founders Edition原廠卡299美元，接口是3個Display Port 1.4、1個HDMI 2.0b和1個DVI。

超頻方面

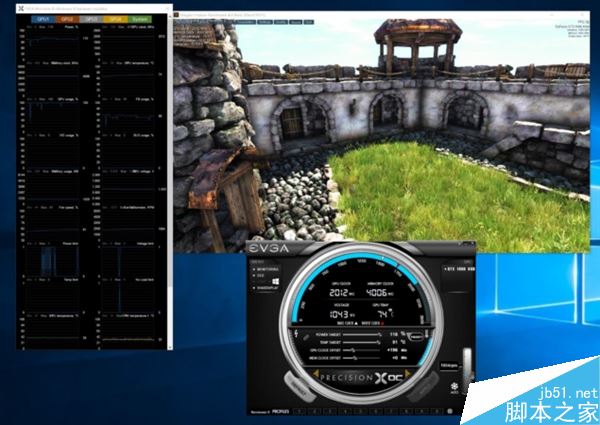

dual-FETs技術加持GPU和顯存，EVGA給出了2GHz的Demo，潛力巨大。

發售

7月19日上市，其國內合作伙伴包括ASL翔升、ASUS華碩、Colorful七彩虹、Gainward耕升、GALAX影馳、Gigabyte技嘉、Innovision 3D映眾、Maxsun銘
