索泰推出了一款超級迷你GTX 1080Ti Mini，有多迷你呢？市面上99%的機箱都可以裝進這款顯卡！讓許多愛好小機箱的玩家饑渴難耐，就等著索泰GTX 1080Ti Mini上市銷售后拿過來操練一下了。

雖然在進入Maxwell架構之后，能耗比這面大旗已經開始揮斥四方，大家至少已經可以把中端的顯卡做到更加短小、更加全面地適應機箱，免去外接供電的設計也為小機箱帶來更多方便，但是直到去年的Pascal架構產品，我們依然能見到很多其實沒有太多實際意義、但是在氣勢上確實可以給用戶帶來深刻印象的顯卡。請注意這并非集中發生在最高端顯卡上，在中高端的甜點上也能見到很多擎天柱一般的顯卡，所以去年索泰在海外市場公布小型化程度很高的GTX 1080 Mini的時候，編輯室內的不止一位編輯都眼前一亮。

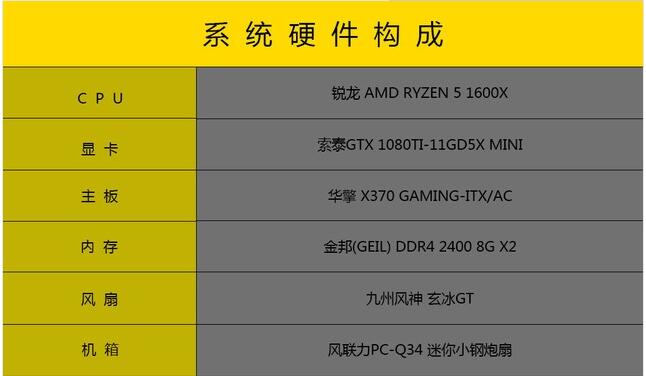

受配置限制也不能完全發揮出索泰GTX 1080Ti Mini顯卡的真正性能，主要是讓大家可以看一下索泰GTX 1080Ti Mini裝在小機箱里性能的發揮，測試結果僅供參考，平臺系統為Win10，測試平臺的具體參數如下：

在當時能將尚為旗艦的GTX 1080做成標準的211mm規格確實難得，因為雖然編輯們曾向廠商表達過把一張顯卡的長度控制在“節儉持家又賢惠”的水平是其實很貼心的，但也有更多、更精確的市場反饋表明這種“很爺們”的外觀其實可以吸引非常多的用戶的眼睛。所以在兩個月前上海的十周年慶功會上，當索泰表示精致小巧的GTX 1080 Ti Mini即將登陸國內市場的時候，小編的眼前似乎有一輛輕快的鈴木卡布奇諾迅速飄過，只有紅色的車身與車尾燈在小編的瞳孔中留下殘影。

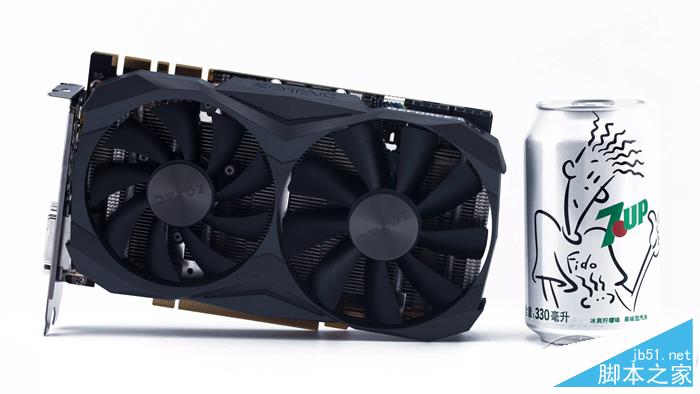

顯卡本身的長短和GTX 1050 Ti無異，甚至和330ml汽水罐相比也沒多大

其實索泰的命名是非常低調的，比如這塊GTX 1080 Ti Mini，名字上看竟然沒有任何特別之處，把“GTX 1080 Ti”去掉之后直接不剩幾個字母，用老羅的話說就是“你還想怎么樣的命名”，仿佛章魚哥把原子彈帶進比基尼海灘，然后向大家介紹：“這是一顆大炸彈”，嗯，像楊過一樣相貌平平，甚至在外包裝上你無法從正面看出這張是Mini，只有在背面看到超緊湊的字樣（Super Compact）。

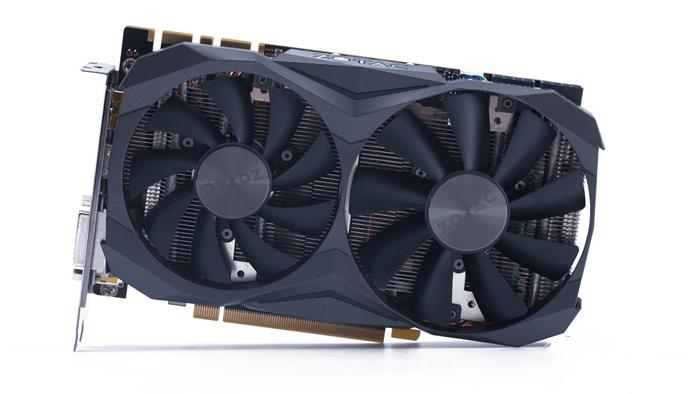

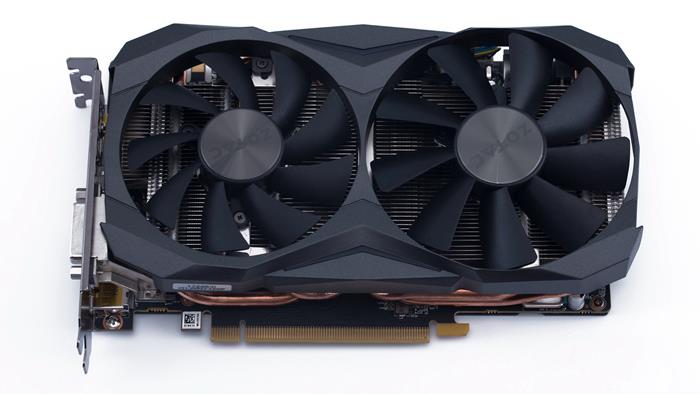

還是來首先看看外觀，索泰GTX 1080 Ti Mini延續家族內Plus OC、PGF、甚至是X-Gaming的外觀設計DNA，正面是清一色的灰色導流罩，顯得不顯山不露水。點亮之后上方的“ZOTAC”Logo，以及風扇中間的兩處正V、倒V會被點亮為白色，而外接電源接口旁的“GeForce”其實是貼紙，所以是不會亮的。

深灰色導流罩是索泰一貫的高端顯卡設計風格

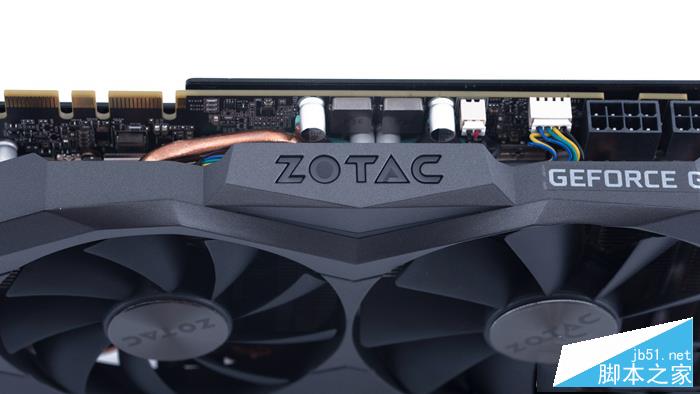

點亮之后會發出白光的ZOTAC Logo

而這個GeForce則只是貼紙，所以是不會亮的

雖然坐擁強大的GP102核心，但是這塊GTX 1080 Ti Mini的身形依然是雙風扇、雙槽設計，三圍和GTX 1050 Ti完全站在一起，導流罩上幾乎所有的空間都被雙風扇占據，但是仔細觀察的話會發現其實兩幅風扇其實是一大一小設計，靠近視頻接口擋板一側的風扇直徑為9cm，而身處PCB邊緣的風扇直徑為10cm（注意，散熱器其實已經超過PCB），這種設計能為小型化的GTX 1080 Ti帶來多好的散熱效果呢？這也是我們后面測試的關鍵。

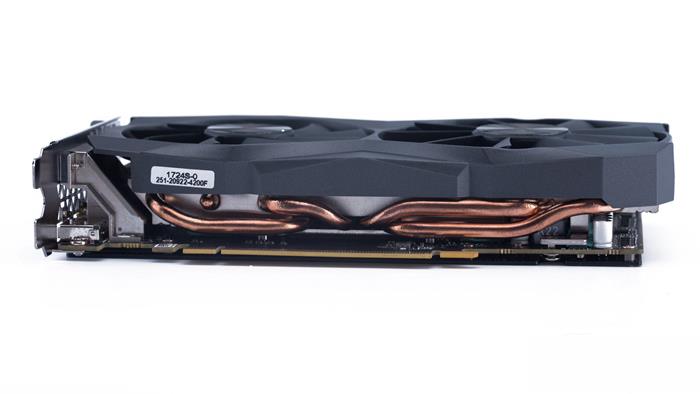

雙槽厚度，這種長度和厚度對于GTX 1080 Ti其實很嚴苛

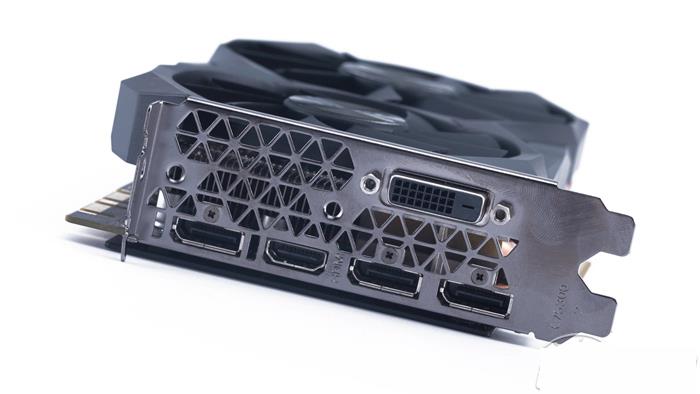

雖然GTX 1080 Ti Founder Edition已經取消DVI接口，但是在大多數非公版顯卡上我們還是可以看到這一覆蓋面非常廣的視頻接口，索泰GTX 1080 Ti Mini也沒有免俗，共有一處DVI、一處HDMI，以及三處DisplayPort接口。

大家從GTX 1080 Ti的外觀上其實可以看出來：小型化的訣竅就是充分利用每一寸空間，比如為壓制GP102大核心帶來的熱量而幾乎“遍布全身”的風扇，這其實就是緊湊設計的最明顯特點。但內部的PCB設計呢？要想成功將GTX 1080 Ti縮小的同時還能保持性能不掉價、同時擁有足夠強大的散熱，能夠保證索泰GTX 1080 Ti Mini即使在小機箱內也能保持在讓人滿意的溫度，一切都需要在內在下功夫。

散熱規模拆解與用料分析

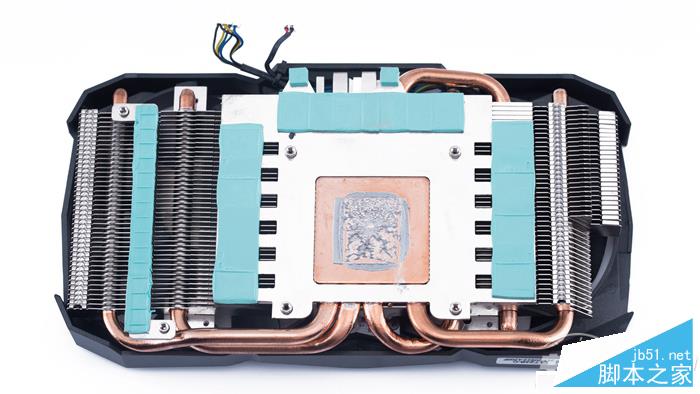

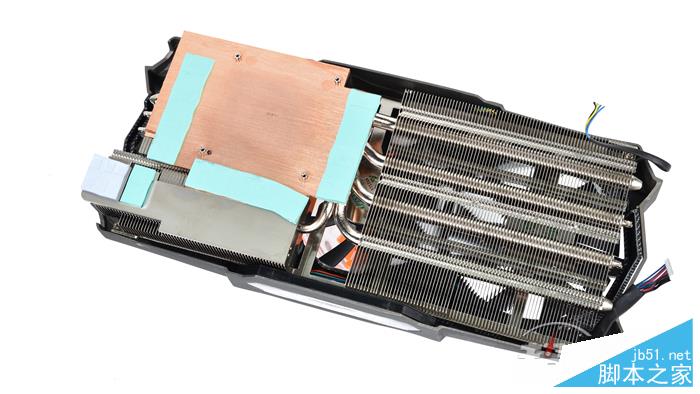

首先來看看散熱方案，GTX 1080 Ti Mini使用和GTX 1080 Ti PGF數量一致的五熱管，厚度為6mm。但是在具體方案上可以看到為盡可能充分地利用空間，并沒有讓GPU底座與散熱鰭片陣列分離，而且可以看到在導流罩的下方散熱鰭片幾乎占據所有空間。此外在結構上，一般常見的方案是風扇、熱管/散熱鰭片、強風散熱板，但是對于GTX 1080 Ti Mini來說，鰭片和散熱板是不可分離的。另外在散熱板上針對顯存、Mosfet的位置鋪設幫助散熱的導熱脂，手感軟軟黏黏的，這也是索泰高端顯卡常用的方案。

GTX 1080 Ti Mini的散熱方案

GTX 1080 Ti PGF的散熱方案

而具體在PCB設計上，我們一方面可以看到包括AIO電感在內的索泰常見元器件，另一方面可以看到為成功將旗艦級別的GTX 1080 Ti縮小至千元級別的GTX 1050 Ti水平，電子元器件幾乎鋪設至PCB邊緣部分，除顯存芯片的邊緣尚有空間之外，幾乎連站票都賣不出去，如果不使用堆棧式的HBM顯存，這種鋪設密度應該無法做到更高了（除非鋪設在背面）。

幾乎沒有浪費任何一絲地盤

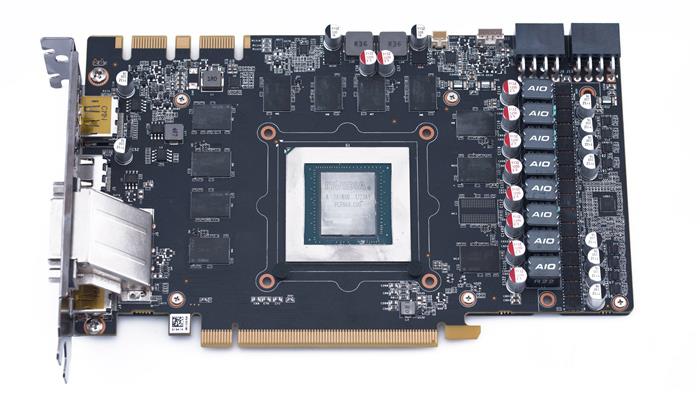

GTX 1080 Ti Mini PCB

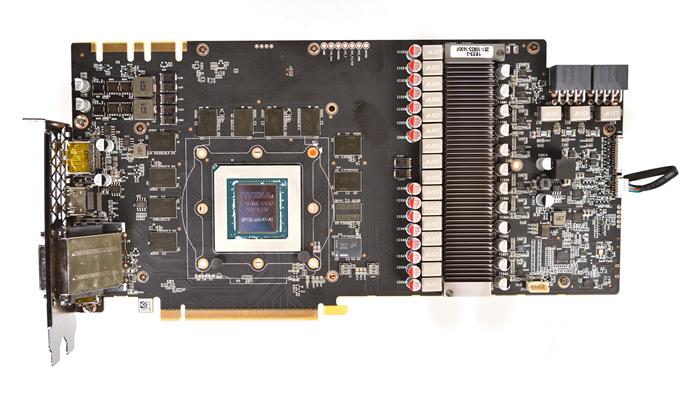

GTX 1080 Ti PGF PCB

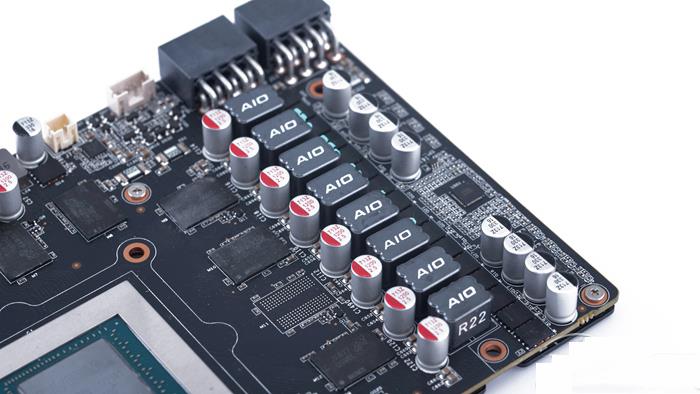

我們再看看具體的元器件，仔細一看幾乎全是熟客，首先顯存芯片方面依然是來自美光獨家的，供電部分也是索泰一貫使用的AIO電感，Mosfet我們同樣已經介紹很多，是來自臺灣的UBIQ N3816 Mosfet，不過因為體積有限，無法直接在元器件上加裝散熱片。另外PWM主控是大家已經見得很多、非常熟悉的力智uP9511P系列，總之雖然索泰GTX 1080 Ti Mini雖然在尺寸上盡可能的做小，但是內部用料上卻沒有太多精簡。

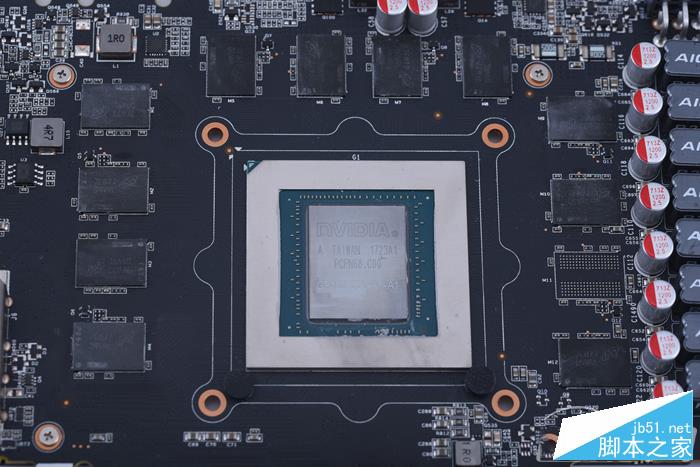

GP102-350 GPU
