隨著兩周前RX VEGA64顯卡的發布，AMD反攻高端游戲顯卡市場的戰役已經發起了第一次沖鋒，它的問世改變了AMD在高端顯卡市場缺少存在感的尷尬。不過高端顯卡布局不是一蹴而就的，AMD推出的VEGA64風冷、水冷顯卡覆蓋的是4000、5000+元市場，對戰的也是GTX 1080、GTX 1080 Ti級別的顯卡，AMD還需要一款拳頭產品跟GTX 1070顯卡競爭，這便是今天的RX VEGA56顯卡。

迪蘭 RX VEGA56

　　從上代的GTX 970到現在的GTX 1070，NVIDIA GeForce顯卡中x70系列都深受游戲玩家歡迎，原因不外乎性能足夠好（1080p通吃無懸念），同時顯卡售價、溫度、功耗控制得當，這些顯卡最顯著的優點就是各方面均衡，沒有明顯短板，這也是打造出游戲玩家滿意的顯卡的基礎。

1、VEGA56和VEGA64之間的關系

　　AMD的VEGA64顯卡我們之前測試中已經指出它的問題在于功耗偏高，成本也居高不下。對VEGA56來說，它的核心規模做了閹割，減少了8組CU單元，同時降至了頻率，TDP功耗從之前300W以上降至210W，那么這一改變能不能幫助VEGA56顯卡實現功耗、溫度、噪音等方面的平衡而打造出一個屬于AMD的爆款顯卡呢？

　　要想回答這個問題，那就來看看我們今天的評測吧。

AMD RX VEG56顯卡簡介：

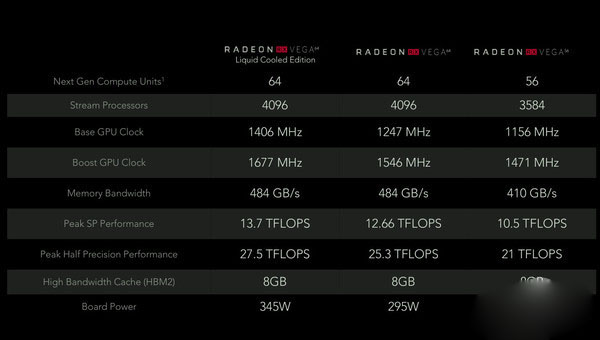

　　AMD RX VEGA56顯卡的架構就不詳細介紹了，可以參考我們之前的RX VEGA64首發評測，它也是基于AMD VEGA 10核心的，不過之前的兩款顯卡是完整版的64組CU單元、4096個流處理器單元，RX VEGA56則是56組CU單元，3584個流處理器單元，同時GPU核心頻率、顯存頻率也有所下降，詳細規格如下所示：

　　VEGA56和VEGA64是由相同的Vega10核心屏蔽而來，流處理器數量從原來的4096閹割為3584，核心頻率和顯存頻率略微下調，其他參數都是一樣的了，所以如果散熱條件一樣的情況下，基本上能根據上述參數大概估算出VEGA56和VEGA64之間的性能比例了。

　　由于頻率的下調和流處理器的減少，使得VEGA56的整體TDP下降了許多，只有210W了，也算是架構不變的情況下降低功耗的有效方法了。

　　理論參數看完了，接下來看看拆解，我們拿到手的顯卡是來自迪蘭的公版VEGA56。

2、迪蘭VEGA56賞析與拆解

AMD RX VEG56顯卡賞析＆拆解：

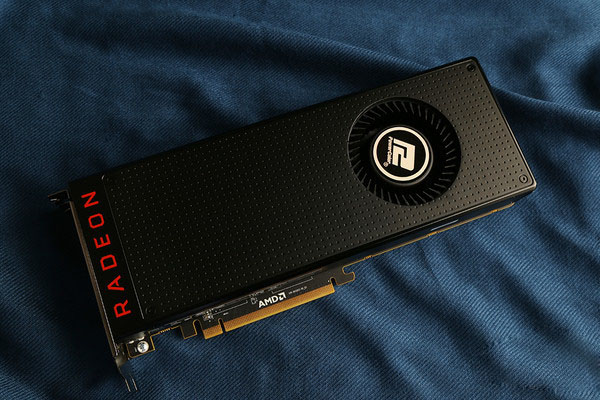

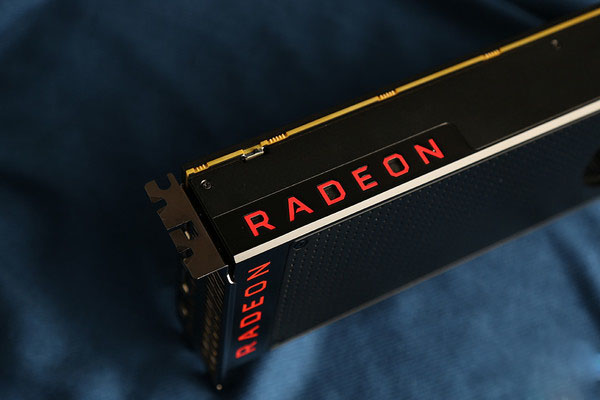

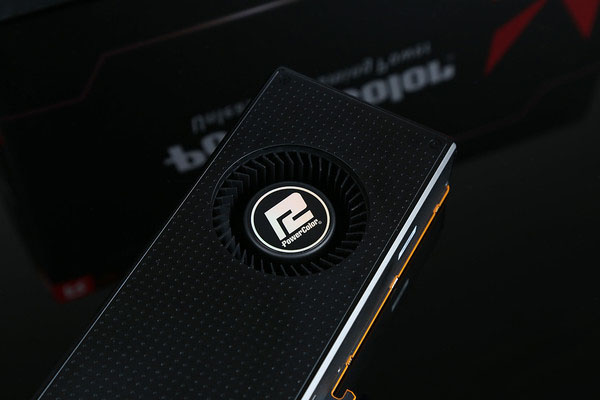

迪蘭 RX VEGA56

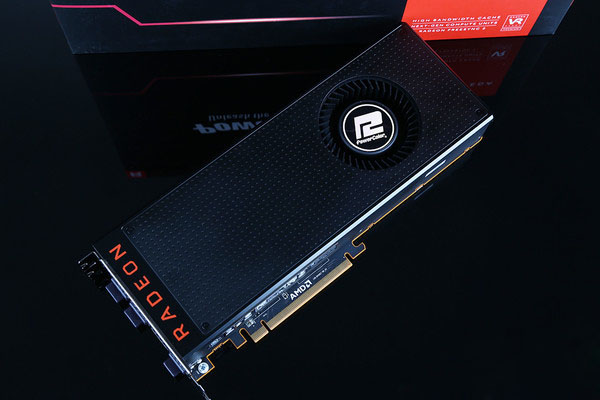

迪蘭 RX VEGA64

　　公版VEGA56的外觀和VEGA64是完全一樣的，所以可以初步推測是通過軟屏蔽而來，也就是說還是有一定的可能性把VEGA56開核為VEGA64的...這套路AMD是相當會玩的。

顯示輸出接口

　　輸出接口方面配置了3×DP 1.4接口和1×HDMI 2.0b接口，分辨率可以上到8K 60Hz，并且支持最新的HDR。

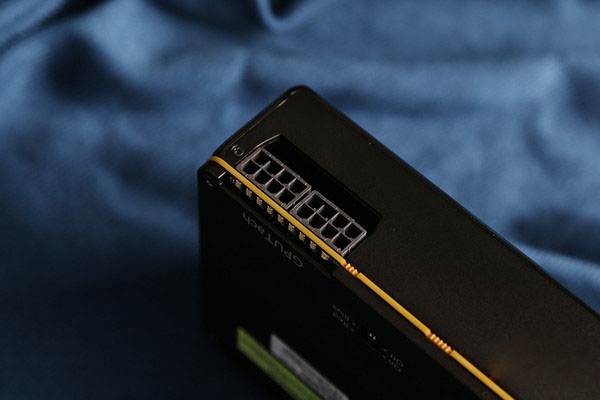

8+8Pin供電接口

　　210W的TDP，公版8+8Pin，穩。

顯卡頂部

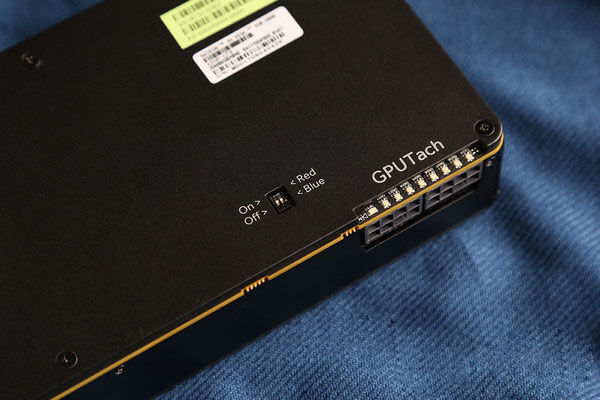

燈效開關

　　在背板處有燈效選項開關，不過把的尺寸有點小，不借助點小工具不容易開閉。

拆解部分：

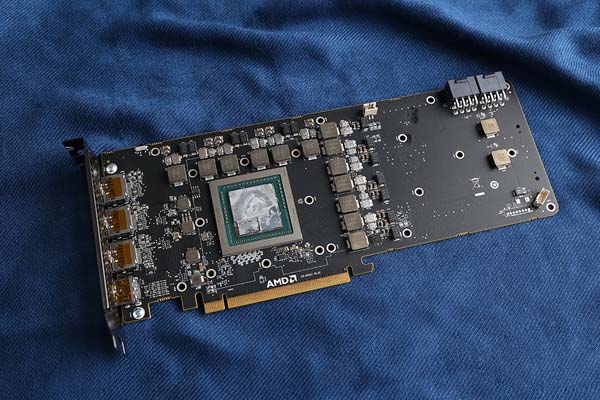

VEGA56 PCB

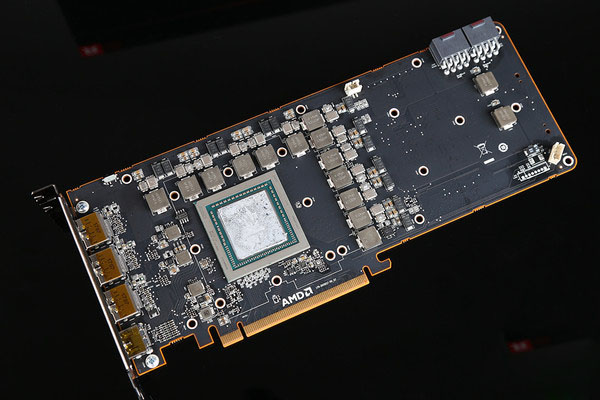

VEGA64 PCB

　　無論從哪個角度看，兩塊PCB的設計、布局、用料都是一模一樣的，因此VEGA56開核的可能性就非常高了，起碼公版批次和早期的非公版批次都基本上會是這樣的設計。

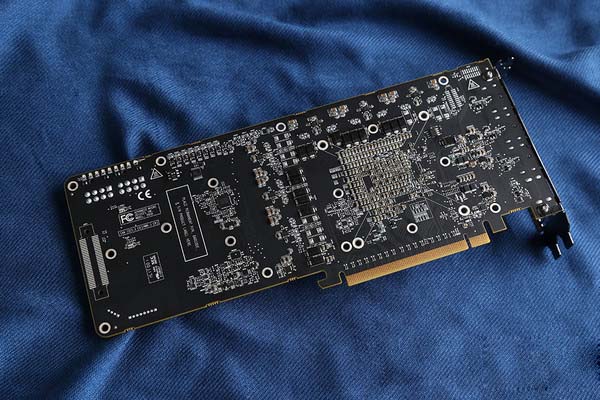

PCB板背面

　　使用了HBM2顯存的顯卡和其他顯卡還是有很明顯的不同的，GPU四周并沒有顯存顆粒，取而代之的是四周的電感貼片。HBM2顯存是和GPU封裝在一起的，這樣能大大縮短GPU和顯存的物理位置，從而降低延遲、提升效率和帶寬。

　　拆解小結：公版VEGA56和公版VEGA64的外觀、PCB都完全相同，因此顯然是軟屏蔽而來能開核的可能性非常高，就看AMD愿不愿意把VBIOS放出來了。
