本經驗為大家分享一篇快速繪制風扇的葉片的教程。

1、雙擊或者右鍵選擇打開UG10.0軟件，該經驗以UG10.0為例，其他版本UG都可以使用該方法。

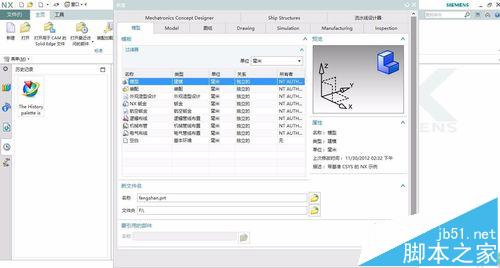

2、新建一個模型文件，命名為fengshan.prt。

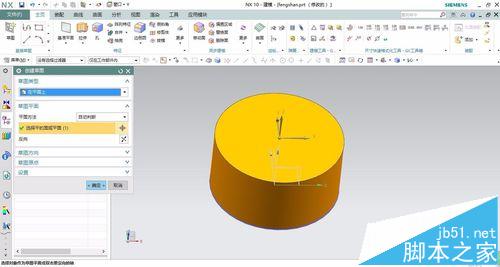

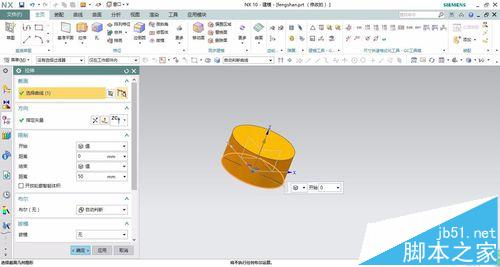

3、以XY為草圖平面，繪制直徑為100mm的圓完成草圖后拉伸，拉伸高度為50mm，類型為實體。

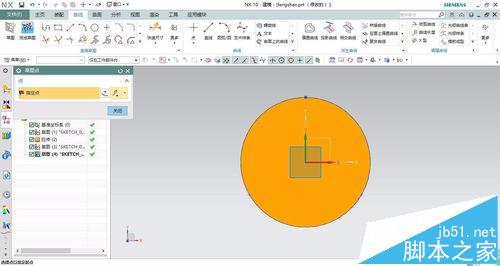

4、在圓柱表面上繪制三個點，也在XY平面上繪制繪制其中一個點。

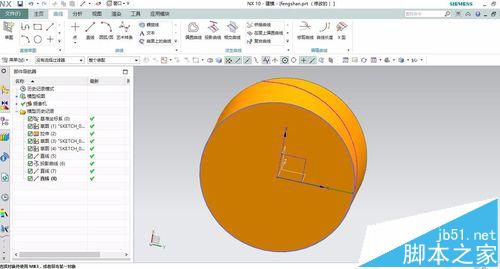

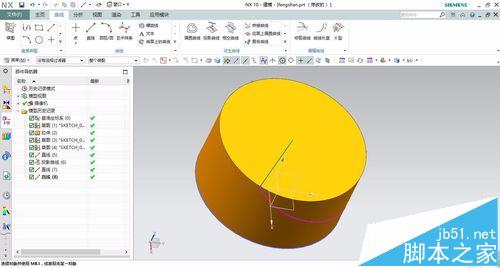

5、繪制2條直線，如下圖所示的位置。

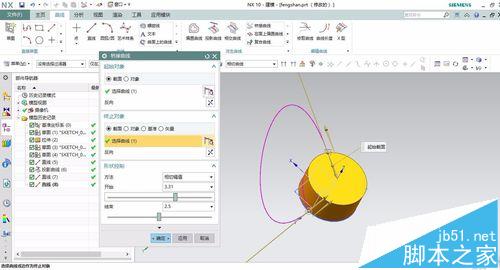

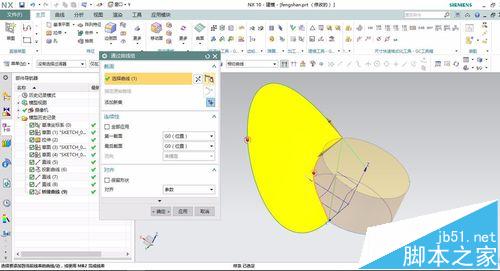

6、橋接曲線，適當調整大小。并且通過曲線組進行封閉。

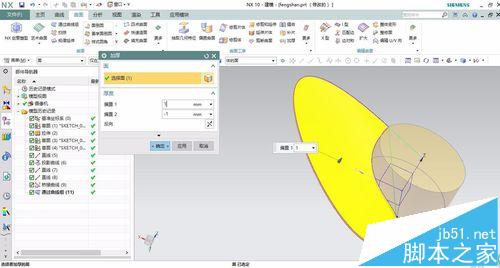

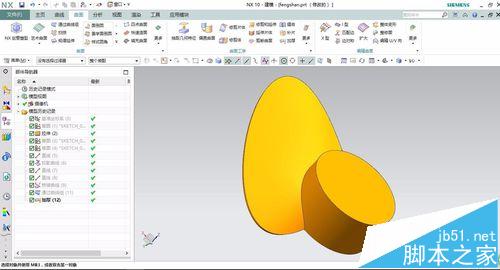

7、最后進行加厚處理。最終葉片效果圖如下圖所示。
