在UG NX10.0草圖中，利用輪廓線命令，可以一次繪制出草圖的輪廓形狀。這里為大家介紹一下這一命令的基本使用方法，并為大家介紹幾個小技巧。

1、首先打開UG,進入草圖

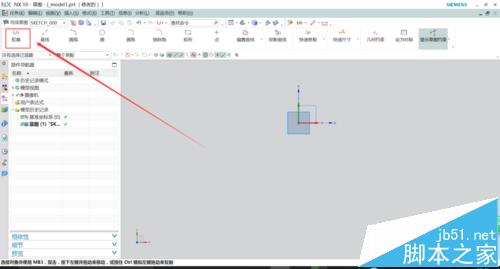

2、點擊“插入”-“曲線”-“輪廓”命令；或者點擊工具條上“輪廓線”命令按鈕。

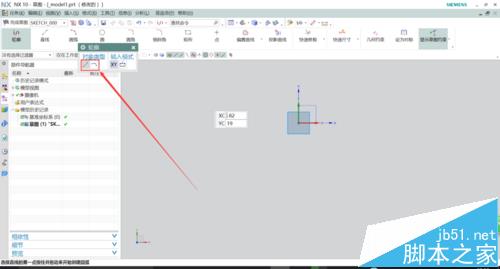

3、可以看到對象類型有直線和圓弧

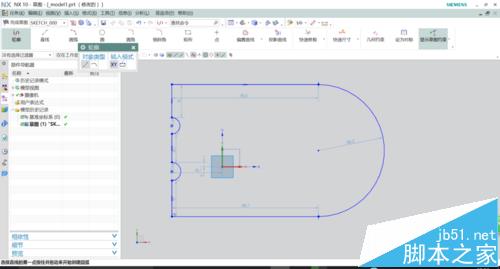

4、利用直線和圓弧相互的切換，可快速繪制出輪廓大致形狀

技巧一：

打開此命令時默認的是直線，若選擇了圓弧，則繪制完一條圓弧時，將自動切換為直線

技巧二：

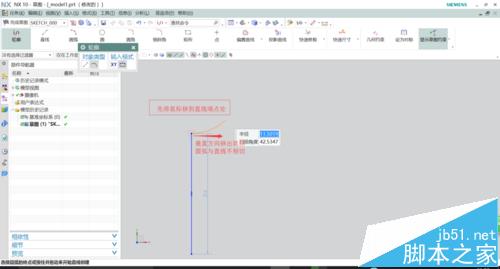

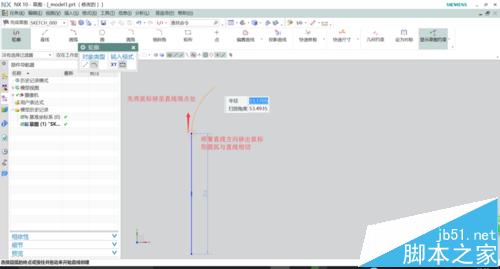

直線換到圓弧方式時，默認圓弧與直線相切。若不需要，可在圓弧狀態(tài)下將鼠標移至直線端點處，垂直直線方向移出鼠標，則圓弧與直線不相切，順著直線方向移出鼠標，則圓弧與直線相切

技巧三：

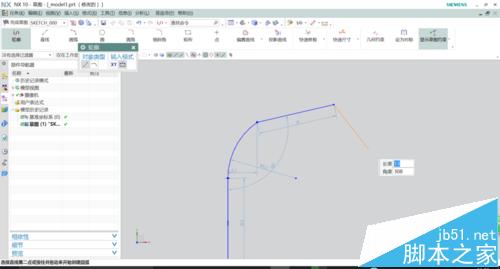

同樣，在連續(xù)繪制兩個圓弧時，默認為兩圓弧相切，若不需要，或想改變相切方向，可先將鼠標移到圓弧端點處，順著圓弧方向移出鼠標，兩圓弧相切，且相切方向與移出鼠標方向有關；若垂直方向移出鼠標，即可繪制不相切圓弧。
