三維軟件的裝配可以讓我們查看部件設計是否合適，以及檢查配合部分的干涉問題。這里簡單講一下在UG NX里面虎鉗裝配的過程。

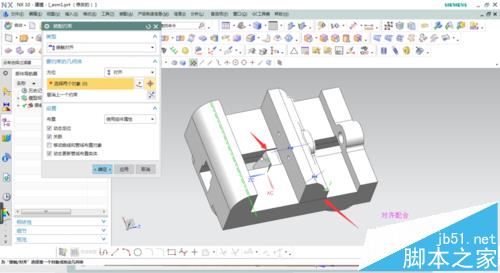

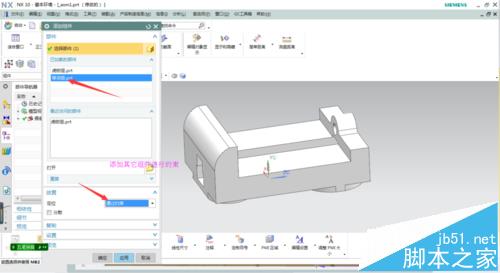

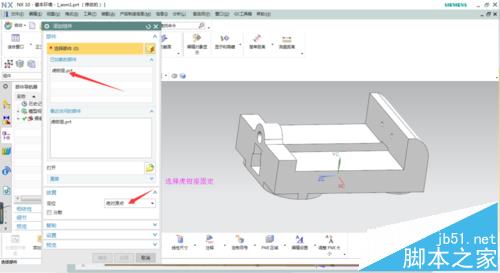

1、首先把各個零部件創建好保存，新建一個裝配文件。第一部添加組件虎鉗座，選擇放置方式為絕對原點，再次添加組件移動座，進行約束，底面接觸，側面對齊。操作如圖

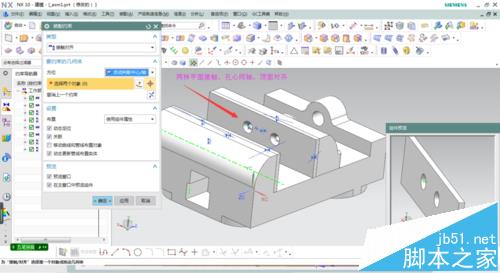

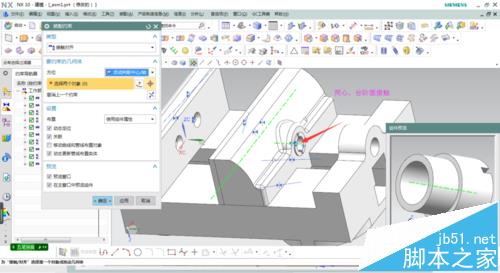

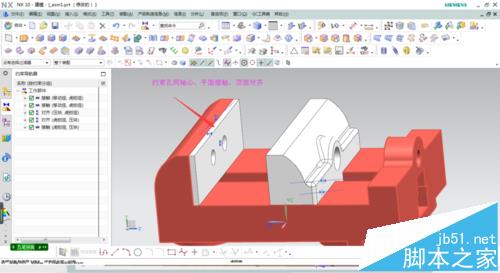

2、繼續添加組件壓塊，頂面對齊，側面接觸，連續添加兩塊壓塊分別約束到虎鉗鉗口的兩面。如圖所示，接著添加軸套，和移動座的孔同軸心，臺階面接觸，效果如圖

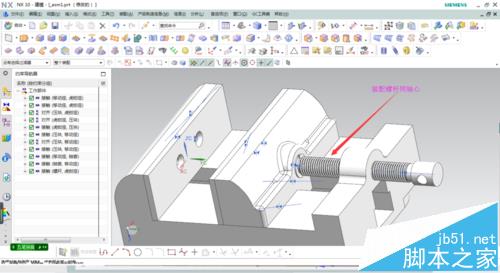

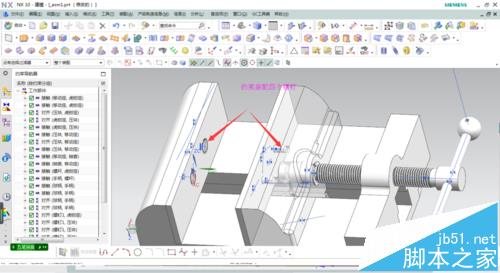

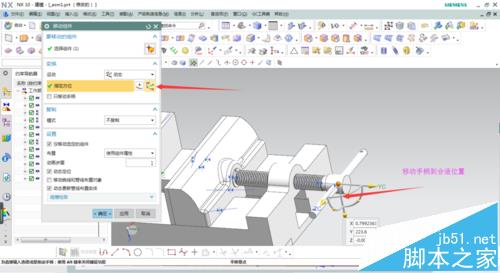

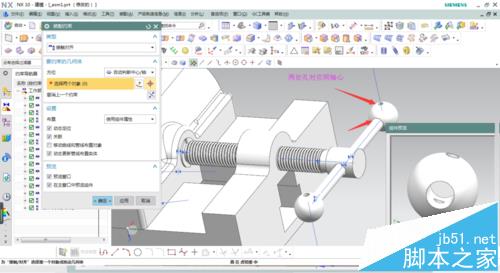

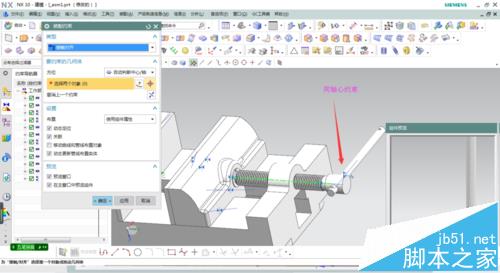

3、接著添加螺桿，與虎鉗座孔同軸心，前端臺階軸與軸套配合。最后添加手柄的球柄，同樣采用同軸心約束，具體操作如圖所示。

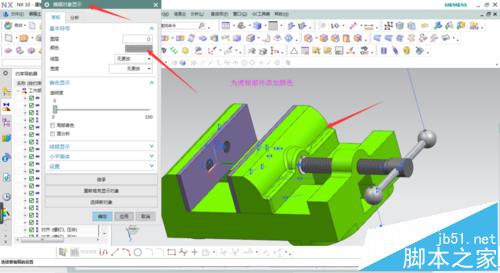

4、裝配完成后，點擊編輯顯示，分別選中部件設置相應的顏色，對各部件的顏色進行合適的設定，渲染后效果如圖

注意事項：第一個部件盡量選擇絕對原點固定，防止后面裝配約束的時候移位。
