前面一篇經驗講了在加工中如何對拐角進行清理，這篇經驗主要講的是使用清理拐角的加工方法來進行挖槽加工的技巧。

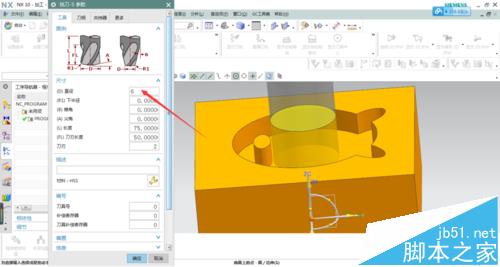

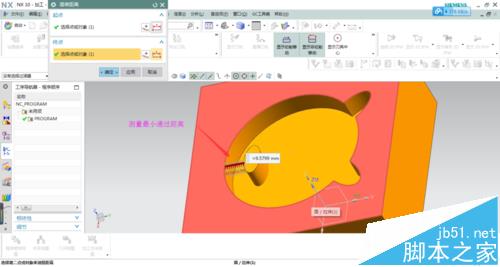

1、打開模型文件，進入加工模塊。對模型進行分析測量，檢查最小拐角半徑和最小通過距離。根據此分析創建需要的刀具。

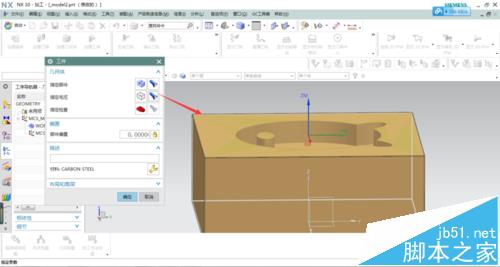

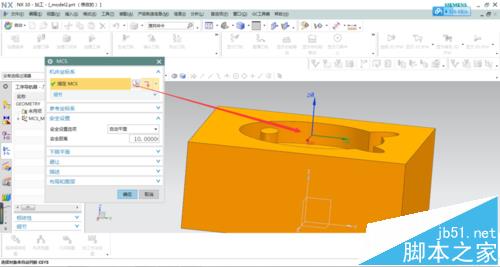

2、建立工件坐標系，選擇為平面中心位置。創建部件毛坯幾何體。操作如圖

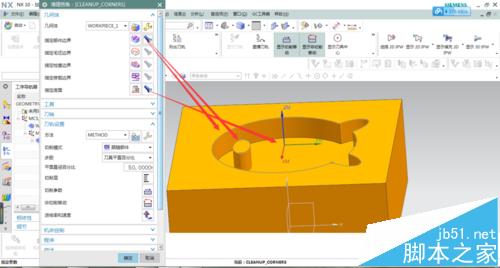

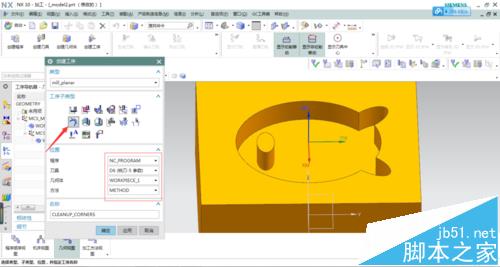

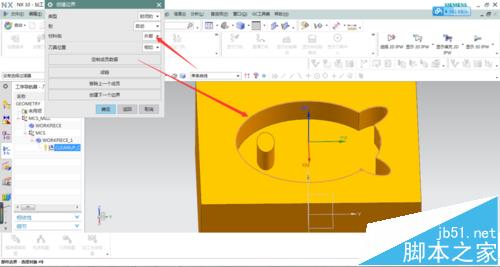

3、選擇加工工序，點擊平面銑中的清理拐角銑削。選取部件邊界，分別選中槽邊界和中間圓柱島嶼，材料側分別為外部和內部。選取底面為槽底。

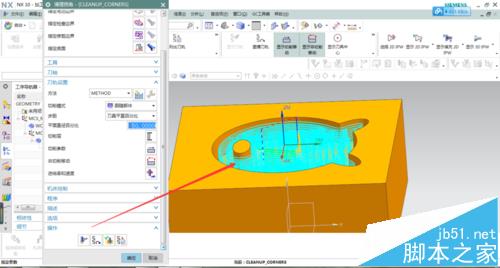

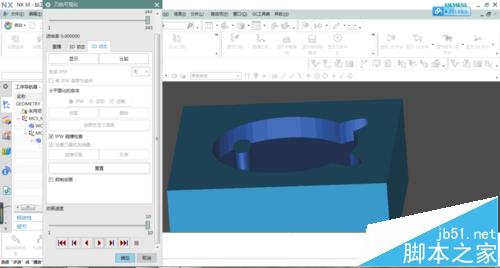

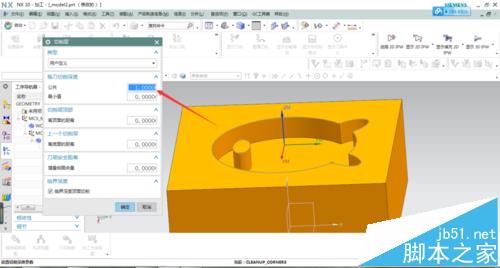

4、在切削層參數中設置每刀加工深度，點擊生成刀路。最后進行仿真切削加工，效果如圖所示。

注意事項：

注意選取部件邊界時，選擇完一個封閉線，要點擊創建下一個邊界。不能一次選擇不連續的線。
