主要是通過拉伸、陣列、移動對象命令來創建墻面、樓梯，在UG NX中可以靈活的使用這些命令來創建不同的特征，打破一個命令只能做某種特征的想法。

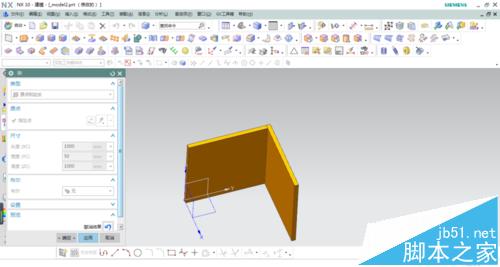

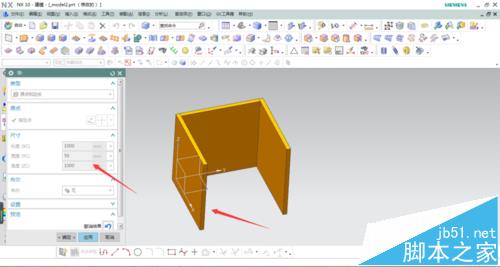

1、直接使用長方體命令創建墻面，注意長方體原點位置。如圖所示創建三面墻壁。

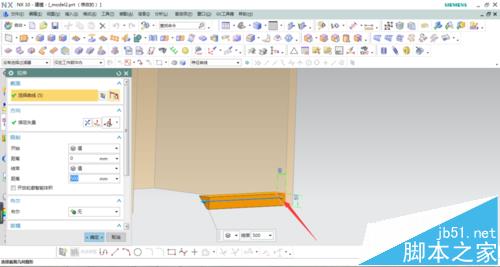

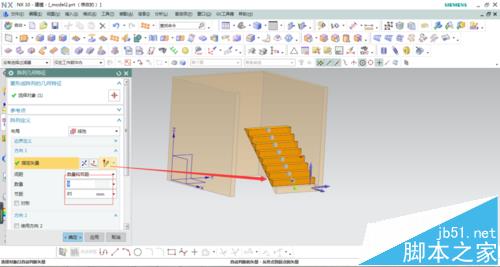

2、繪制樓梯踏步草圖，拉伸一個踏步實體。再通過陣列特征命令沿踏步角度陣列，如圖所示

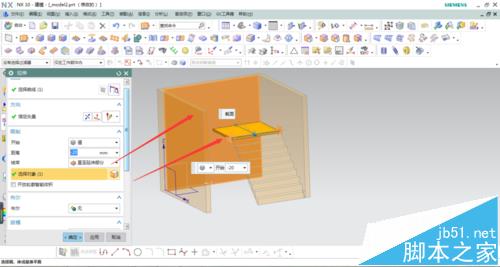

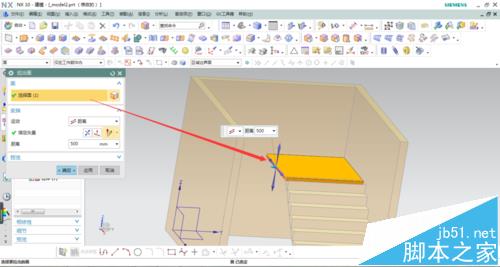

3、使用拉伸命令，拉伸踏步的邊線，設置偏置距離，拉伸到對面墻壁，作為樓梯轉角。再使用拉伸面命令，將端面拉伸到側邊墻壁。

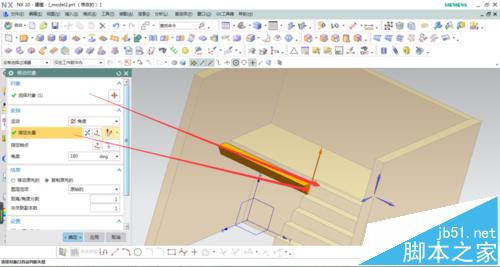

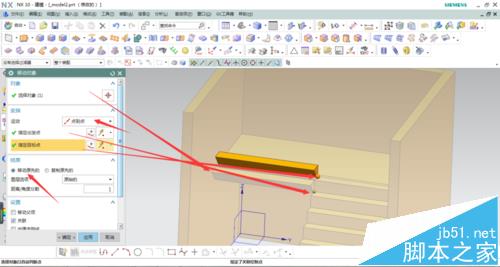

4、使用移動對象命令，選擇右側頂上的一個踏步，沿踏步邊線旋轉180度，如圖，繼續使用移動對象中的點到點，將旋轉的部分移動到接口處。

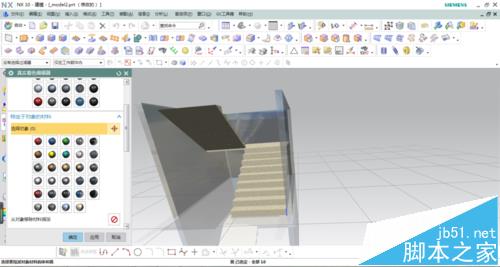

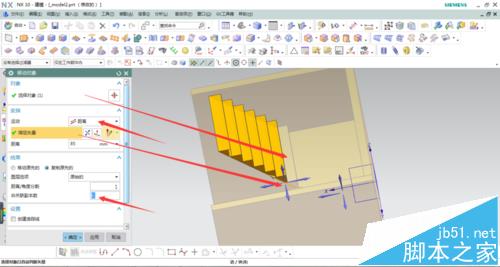

5、繼續移動對象命令，選擇距離將剛剛移動的踏步沿角度向上陣列，最后完成渲染效果如圖。

注意事項：

注意陣列的方向不能選擇垂直坐標，選擇踏步角度的任意直線。
