UG NX的曲面功能是很多的，很多特征都是可以用多種方法來創建，這里介紹UG NX中的曲面/X型來幫助創建茶壺模型。

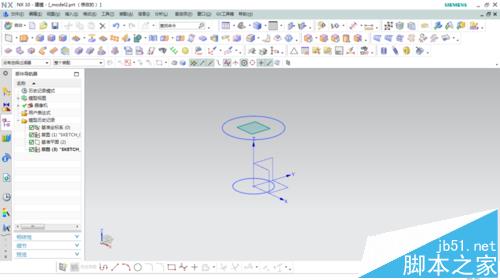

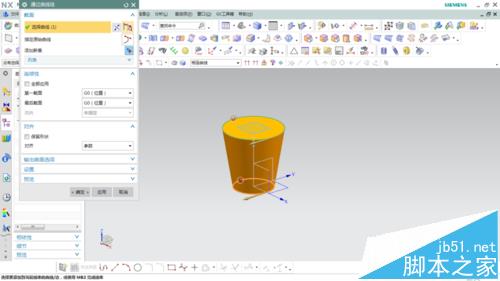

1、先選擇不同基準面繪制兩個圓，注意基準面偏移高度。使用通過曲線組命令生成圓錐體。其實也可以在設計特征里面直接選擇圓錐生成。

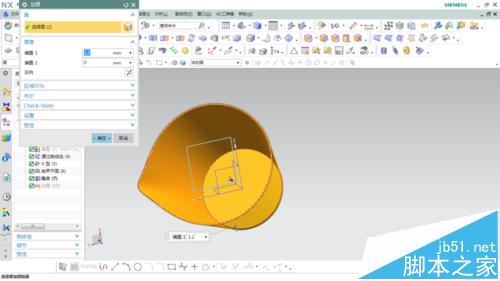

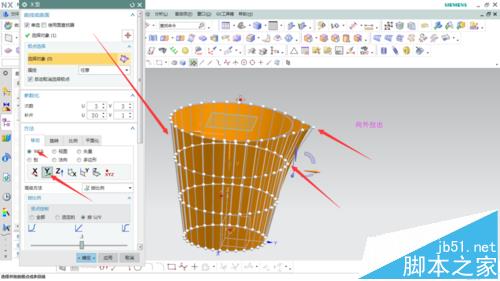

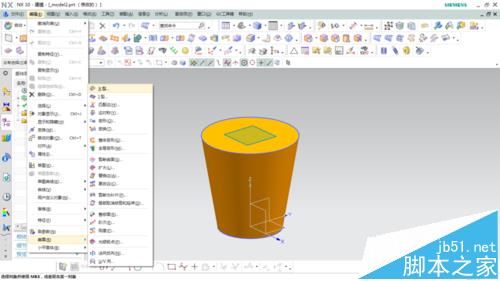

2、選擇編輯/曲面/X型，通過U、V的值來創建極點個數，選擇WCS坐標參考，沿Y方向拖動極點，拉出形狀如圖所示

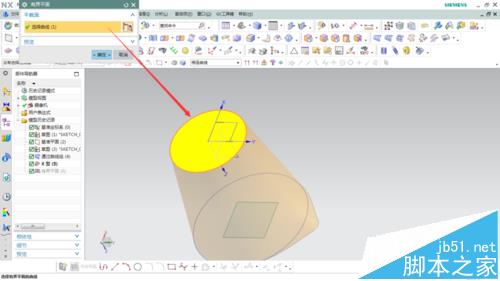

3、選擇有界平面將底面生成，然后選擇縫合片體，接著使用加厚命令將壺身生成實體

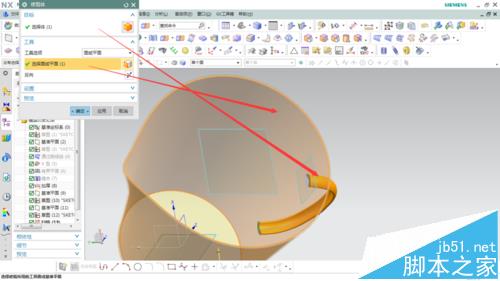

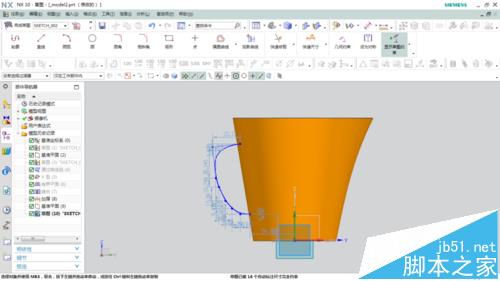

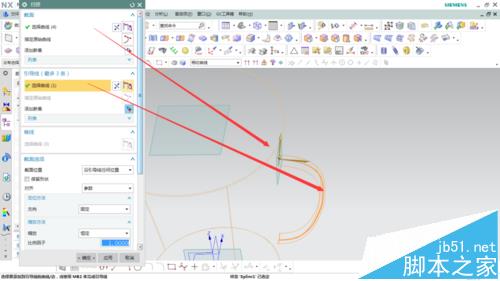

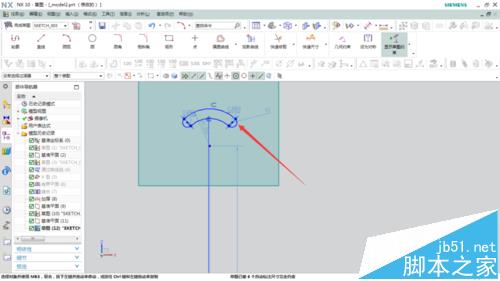

4、再創建手柄草圖引導線和截面線，通過掃掠命令生成手柄，通過修剪體命令將多余部分修剪。

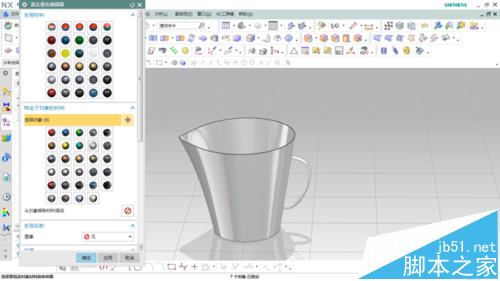

5、最后進行求和，真實外觀顯示如圖。

注意事項：

注意手柄截面草圖的基準應該在引導線端點處創建。
