Cam350軟件可以把生成的gerber網板文件進行查看，編輯，一起來看看具體的操作步驟吧。

推薦下載：

下載CAM350軟件，安裝好后，雙擊桌面快捷方式，啟動軟件。

導入geber文件

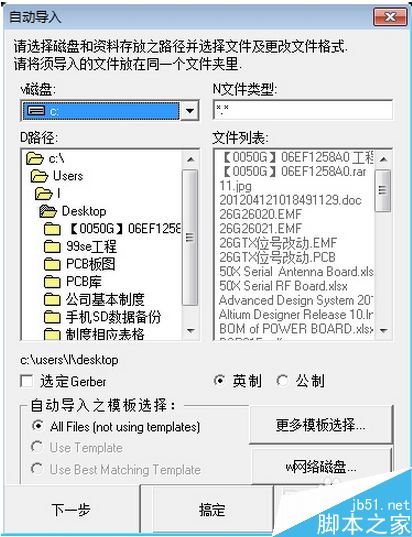

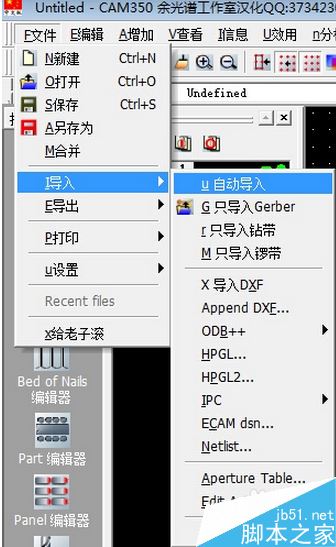

文件——I導入——U自動導入，打開自動導入窗口。找到geber文件，在右面窗口可以到geber文件。

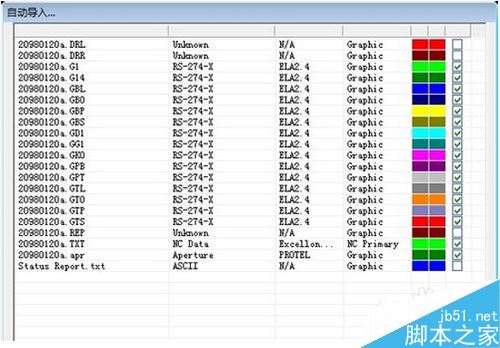

選好后，點下一步，可以看到自動導入的geber文件列表。

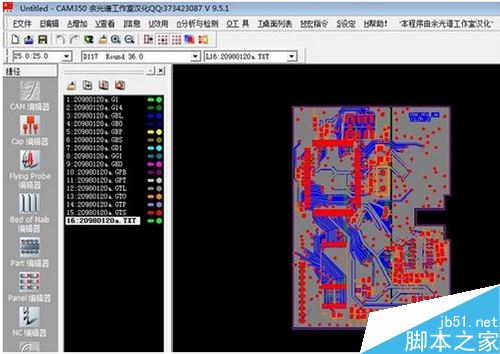

點完成后，開始導入geber文件，導入完成后在主界面窗口可以看到PCB版圖。

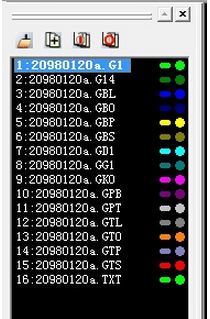

在CAM350軟件中，如圖所示，可以查看電路板的每一個層，雙擊可以切換到指定的層。

附上Gerber文件各層的表示

GTL---toplayer 頂層

GBL---bottomlayer 底層

GTO---TopOverlay 頂層絲印層

GBO---Bottomlayer 底層絲印層

GTP---TopPaste 頂層表貼(做激光模板用)

GBP---BottomPaste 底層表貼

GTS---Topsolder 頂層阻焊(也叫防錫層/綠油,負片)

GBS---BottomSolder 底層阻焊

G1---Midlayer1 內部走線層1

G2---Midayerr2 內部走線層2

GP1---InternalPlane1 內平面1(負片)

GP2---InternalPlane2 內平面2(負片) ...

GM1---Mechanical1 機械層1

GM2---Mechanical2 機械層2 ...

GKO---KeepOuter 禁止布線層

GG1---DrillGuide 鉆孔引導層

GD1---DrillDrawing 鉆孔圖層

GPT---Top pad Master 頂層主焊盤

GPB---Bottom pad Master 底層主焊盤
