因為UG NX軟件自帶的后處理器都是英制的，對于我們國家標準使用的公制單位不適合。而且針對數控系統的不一樣，通常要使用不同的后處理。這里介紹一下怎樣進行后處理的編輯。

1、我這里是以UG NX10.0為例，其它的版本也差不多，從6.0開始后處理器就可以支持中文顯示。首先選擇程序/SIMENS NX10.0/加工/后處理構造器，打開后處理構造器，點擊新建，進入新后處理文件的創建。如果構造器顯示不是為中文，可點擊選項/語言/中文切換過來。

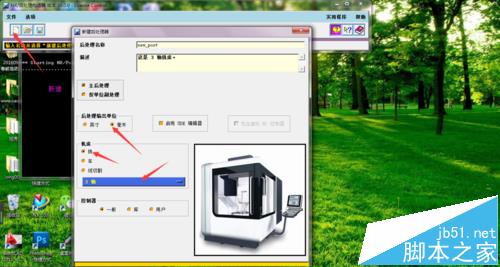

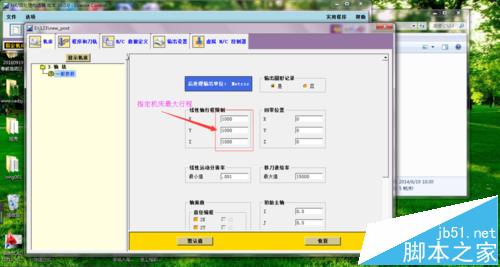

2、指定后處理文件名稱，選擇輸出單位和機床及機床軸數。完成后進入參數編輯，首先設置機床參數，如機床最大行程，移刀進給率的限制等。

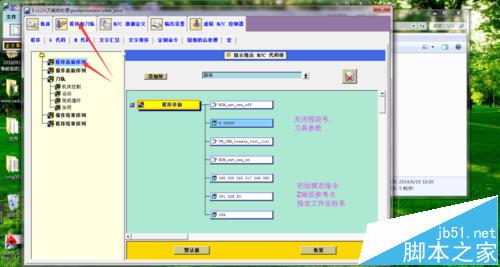

3、接著點擊程序和刀軌，設置程序起始序列，這里進行模態指令的設置及坐標系的選擇，其它根據自己的需要設置。具體如圖所示。

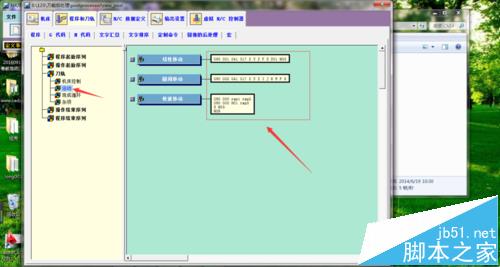

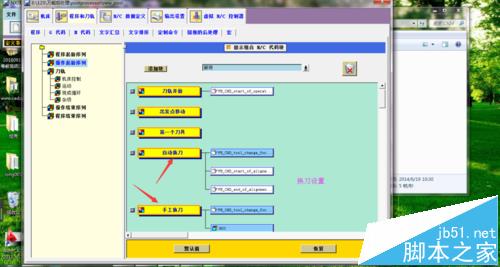

4、然后進行換刀設置，分為自動換刀和手動換刀，如圖所示，沒有刀庫的不需要設置自動換刀。接著對于刀軌運動進行編輯，如圖所示。

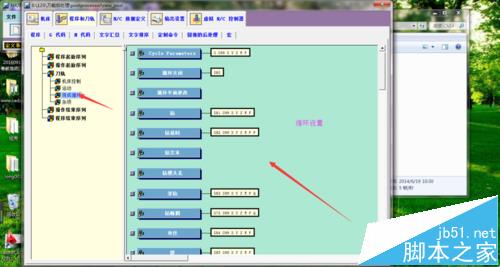

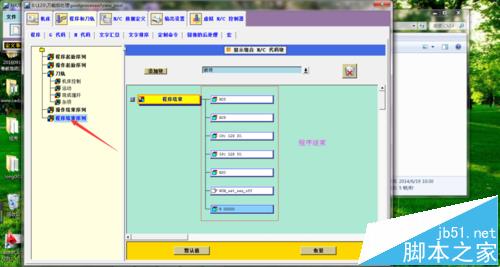

5、有需要的可以對現成循環進行設置。完成后根據自己的需要對程序的結尾進行編輯。具體操作如圖。

注意事項：

注意在刀軌運動時添加刀具補償。
