什么是螺旋線？

創建具有指定圈數、螺距、半徑或直徑、旋轉方向及方位的線叫螺旋線。

螺旋線可以做什么？

通過使用螺旋線可以設計出彈簧、天津麻花、蚊香、漏斗等形狀的三維零件。單獨使用螺旋線繪制出來的圖形只是線，還需要配合使用管道、渲染等工具才能把零件設計得惟妙惟肖。

寫螺旋線設計解密經驗前，有網友向我求教一一個關于使用螺旋線設計的圖形零件，我就總結了在10多年的設計生涯中，所見、所設計的螺旋線零件的畫法、技巧，希望能對大伙有幫助。下圖用螺旋線所設計的零件名稱依次為：天津麻花型、纏繞型、漏斗型、蚊香型、檀香型、彈簧型等六種；如你在繪制此類零件時，如有不明白或設計不出來的情況，歡迎與我交流！

一、彈簧型螺旋線設計技巧

1、啟動軟件，并新建一個模型零件；（注意：我的軟件版本是10.0,其可以用中文來命名，10.0以下的版本，只能使用英文、數字或英文數字組合來為零件命名）

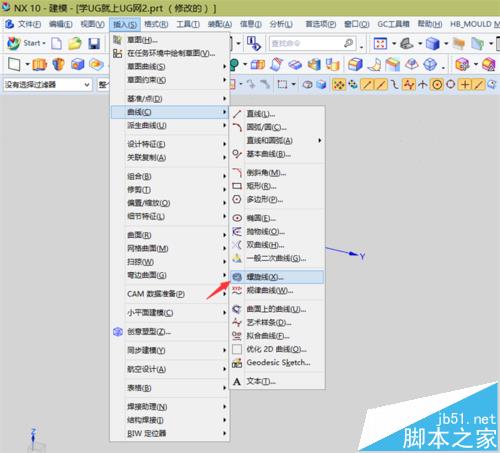

2、進入到模型設計后，在插入－曲線中，找到我們所要使用的螺旋線命令；

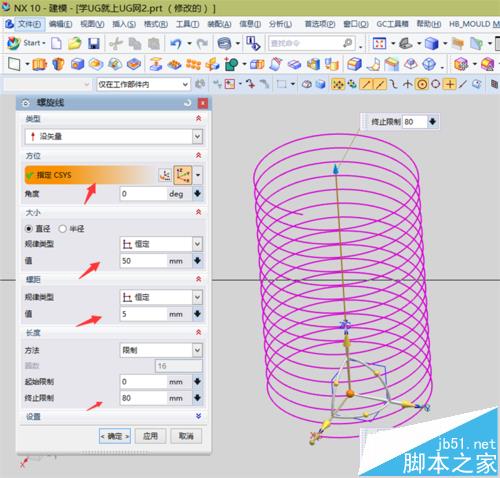

3、按下圖中的參數輸入后，可以得到右側的螺旋線；當然你可以改變這些參數，只需要注意：

1）類型需要選擇按失量；

2）方位按默認的基準坐標系；

3）直徑規律類型中輸入恒定（可改），值為螺旋的直徑（可改）

4）螺紋規律類型恒定（可改），螺距代表的是圈與圈之間的距離（可改）

5）方法中選限制（可改），起始代表開始位置、終止代表結束位置，也就是你要繪制的螺旋線的整體高度（可改）

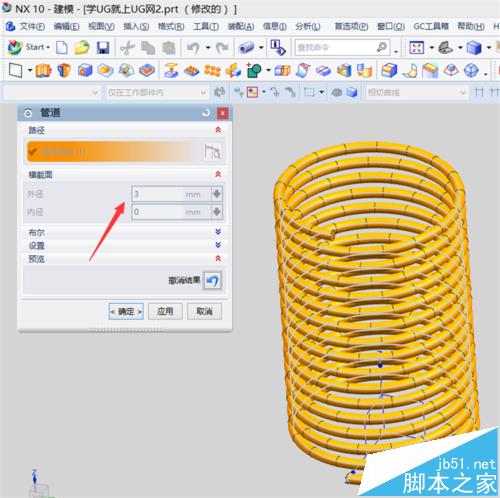

4、螺紋線繪制出來后，要配合使用管道命令，才能創建出一個三維立體零件來；使用管道命令時，路徑選擇剛繪制的螺旋線，橫截面的外側為3mm（可改）;

5、設計出來的三維零件，如果不渲染，其外觀也不漂亮，可以通過視圖下的真實著色編輯器來渲染，這樣零件就具有一定的動態美感。

二、檀香型、漏斗型螺旋線設計技巧

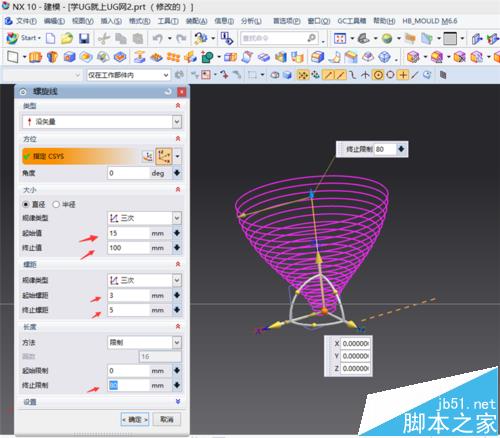

1、重復步驟彈簧螺旋線1-3步，按下圖中的數據來設置螺旋線；（注意規律類型已經切換到了[三次]下）。

2、通過使用管道、渲染組合命令，下圖為得到的真實圖形；

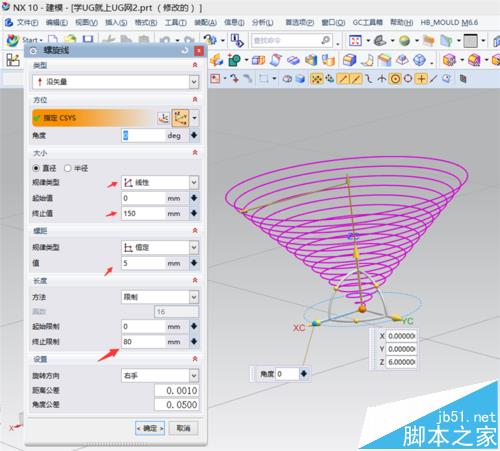

3、漏斗型螺旋線與檀香型螺旋的設計大同小異，主要是其數據在設計中不一樣，下圖為設計漏斗型螺旋線的數據，請仔細對照，一個數值不對，整個圖形就變了。

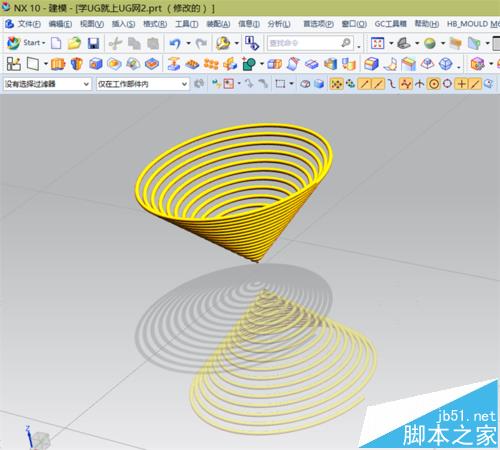

4、設計的漏斗型螺旋線零件如下圖，如不滿意，還可以返回步驟3中編輯螺旋線來改變其最終的形狀。

三、蚊香型螺旋線設計

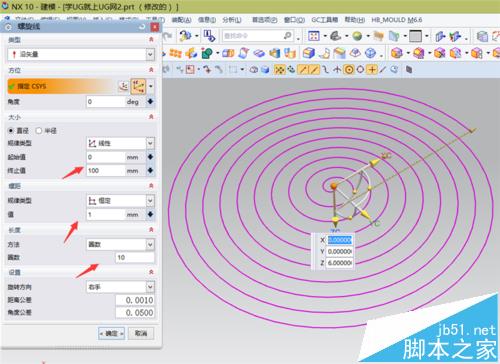

1、蚊香型螺旋線的參數設置如下圖，其重要參數依次為：線性、恒定、圈數；（很多的設計新人往往會在這一步驟中出現錯誤）
