一般來講，UG開粗優先使用跟隨部件，但是此方式跳刀多，' B9 I1 i J4 l& A! P6 x4 {, T8 u* U" [7 U. H5 g刀路看起來實在扎眼。不過利用干涉面可以很好解決這個問題。

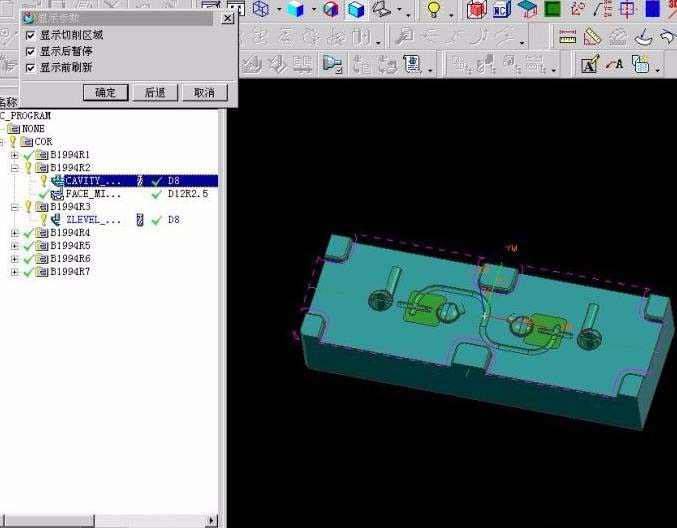

一、設置干涉面的刀路

1、首頁是要設置干涉面的刀路。如：干涉面距離毛坯一個刀半徑左右,高度略高于一個刀底R值

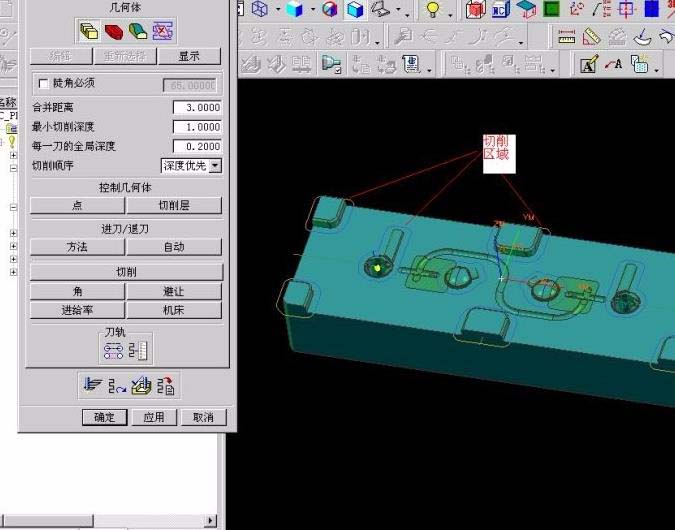

二、刀路計算的切削區域

1、大家想想看，如果在等高刀路中，若切削區域之間還有殘料相連，可能會發生什么后果?當然此例用等高做中加工更合理。

2、關于單向銑和雙向銑，一般用在精加工。特別是光平面時。此方式效果要好于跟隨外圍和跟隨部件。

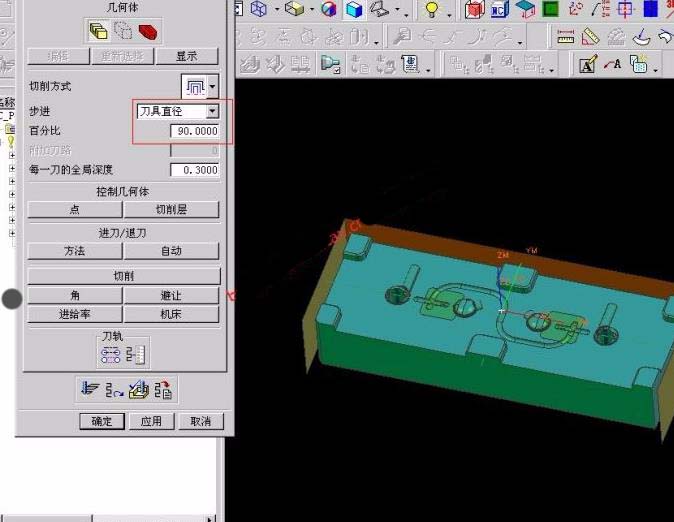

三、切削步距的確定

1、UG的切削步距用刀徑的百分比與其他軟件有所不同。UG是按有效刀徑的百分比來計算的。所謂有效百分比對于：

飛刀 =D-2R

平刀球刀 =D，因此確定百分比值時可按以下原則：

飛刀 90%--100%

平刀 65%--80%

球刀 30%以下。

刀徑越大，百分比值越大。
