ug中想要花一個彎曲的管道，該怎么繪制呢？下面我們就來看看使用ug繪制三維管道零件的教程。

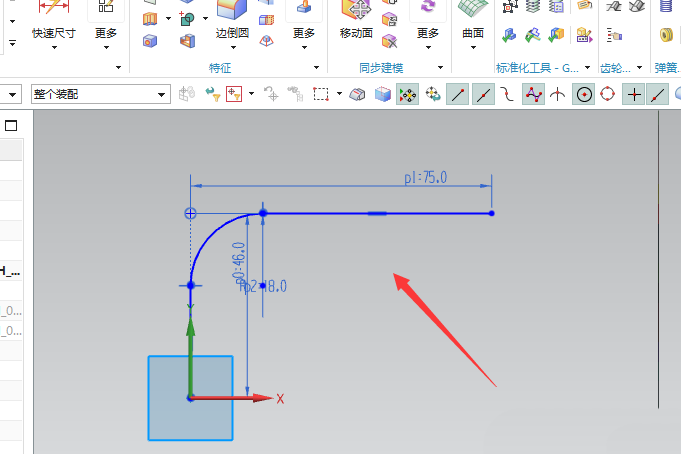

1、繪制彎管，最重要的就是畫線，按下圖尺寸，繪制需要的線；

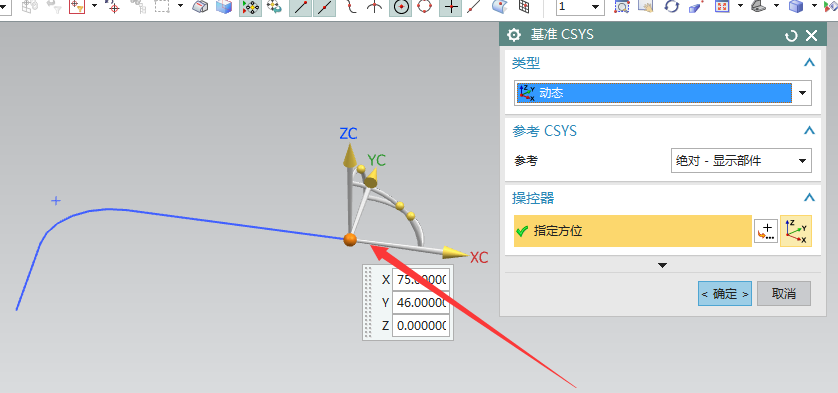

2、以線的端點為基點，創建一個CSYS坐標，等下要根據這個坐標來繪制圖形；

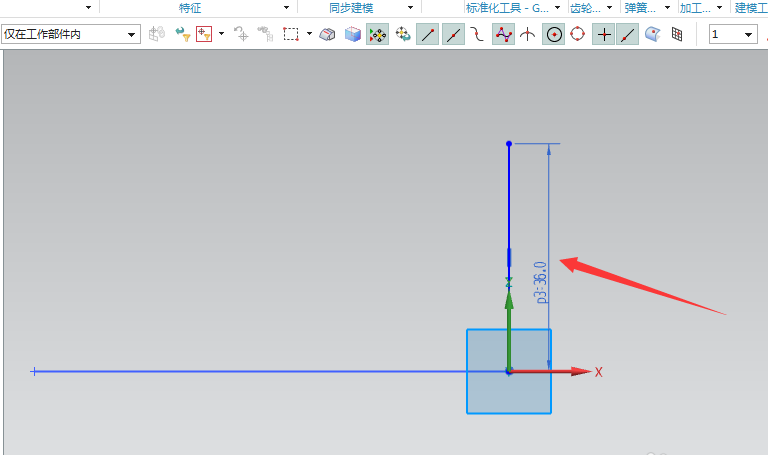

3、創建一條垂直的直線，此線的繪圖平面要選步驟2所創建的坐標線；

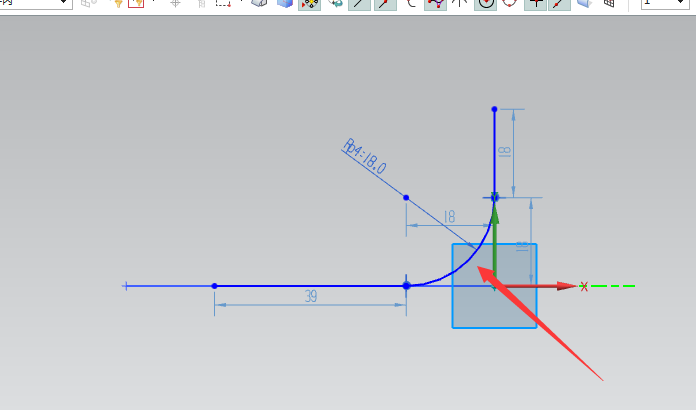

4、繪制如下圖的R角線，其半徑為18mm，（此線處需要運用制作拐角，以防止其會斷開）

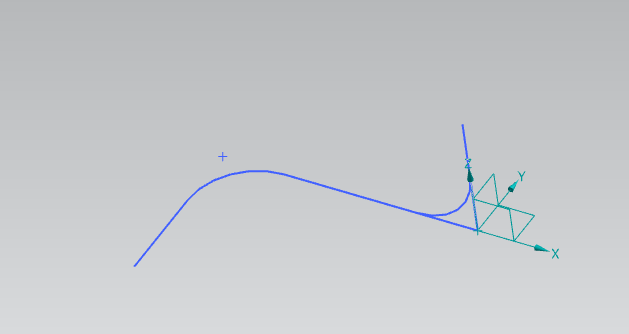

5、通過以上四步繪制的曲線，最終如下圖：

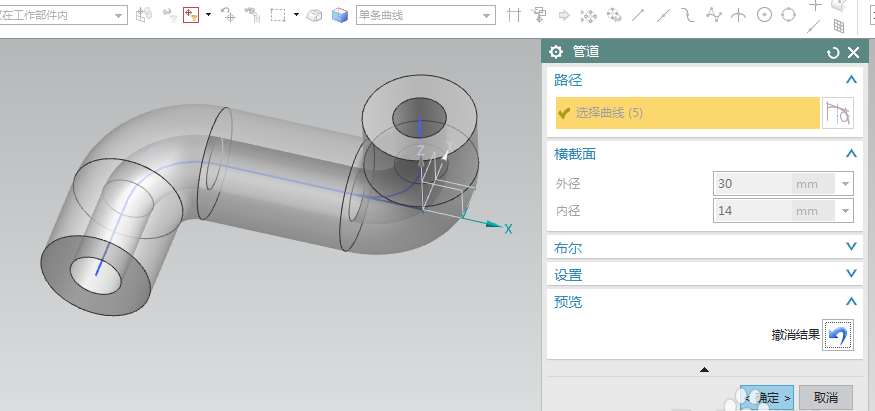

6、選中繪制好的曲線，通過使用管道命令，創建如圖1的特征，退出命令后，其零件如圖2；

以上就是ug繪制管道的教程，希望大家喜歡，請繼續關注武林網。
