頭幀與末幀沒有任何變化，只需要在補間動畫的屬性中設置一下，就可以產生旋轉動畫，是不是很有意思。這個屬性就是flash補間動畫中相關的一個屬性——旋轉。方法為主，圓規只繪制一個較為簡單的。下面就為大家詳細介紹一下，來看看吧！

一、繪制圓規

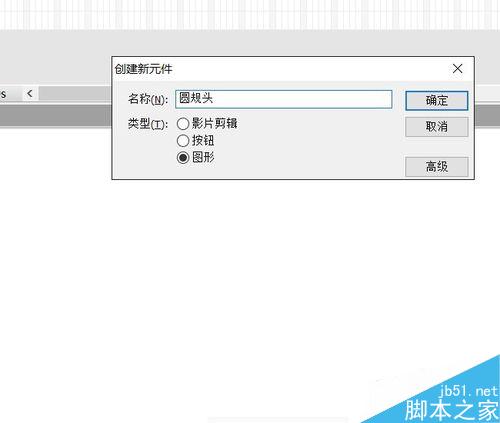

繪制圓規頭。Ctrl+F8新建元件，類型圖形，名稱隨意。

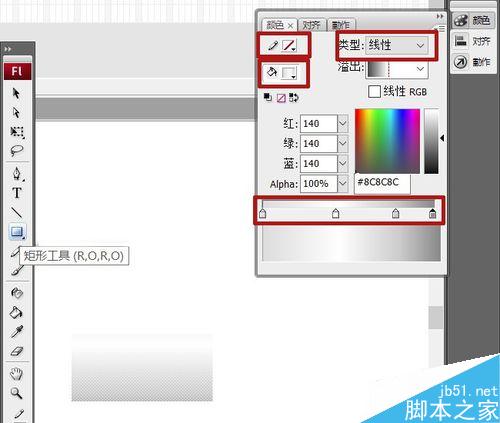

R鍵調出矩形工具，顏色面板中，線條禁用，填充色類型線性，填充條色標如圖設置。三種灰色由前到后分別為#DDDDDD、#CCCCCC、#8C8C8C（這個填充色用于整個圓規中)。在舞臺上拉出一個矩形，我畫的長寬為23*11。

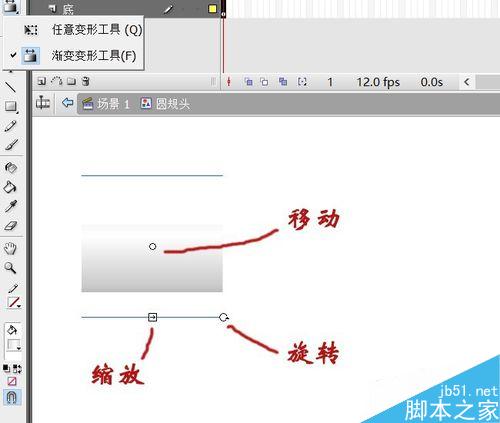

F鍵調出漸變變形工具，將填充色如圖調整，使底部在陰影處。

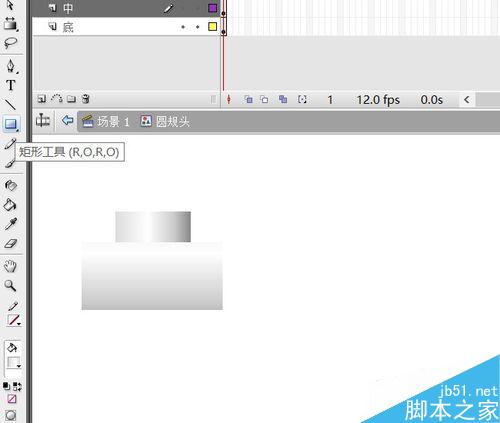

新建一層，用矩形繪出中間部分，漸變色不需更改。我畫出的長寬為12.3*5。

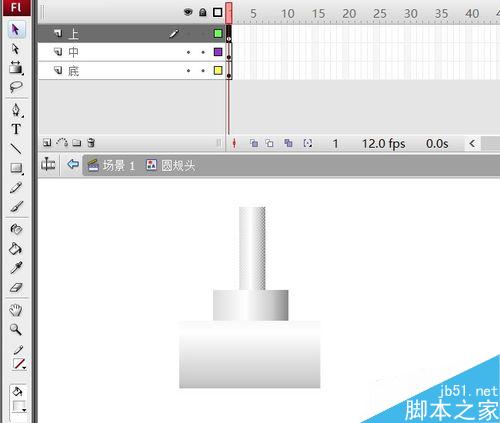

新建第三層，矩形工具繪出上部。寬高為4.3*13.5。圓規頭部繪制完成。

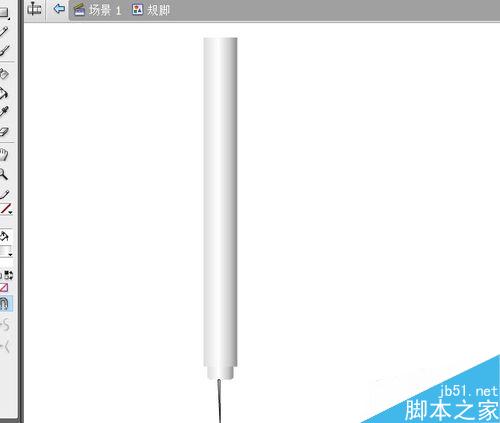

新建一個新的圖形元件，如圖繪制規腳。兩個矩形，寬高分別為11*107、8.5*4.3，線條工具繪出尖針。

二、制作動畫

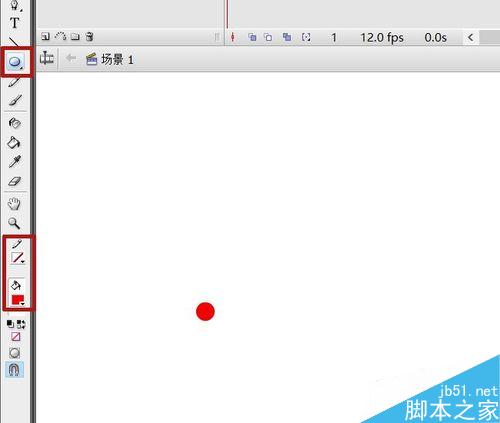

回到場景。填充色紅色。O鍵調出橢圓工具，按住shift鍵畫出一個正圓作為圓心。

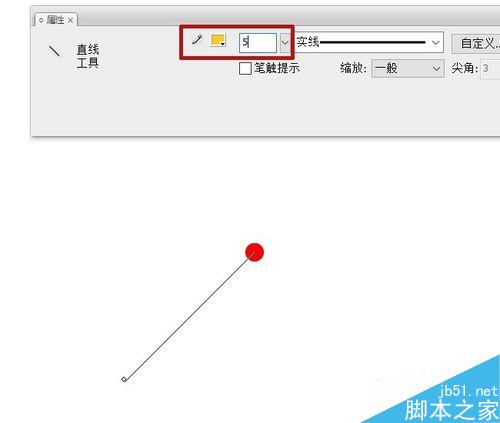

新建一層。N鍵調出線條工具。屬性面板里設置自己喜歡的線條色，筆觸高度設為5。按住shift鍵，由圓心向外拉出一條直線。

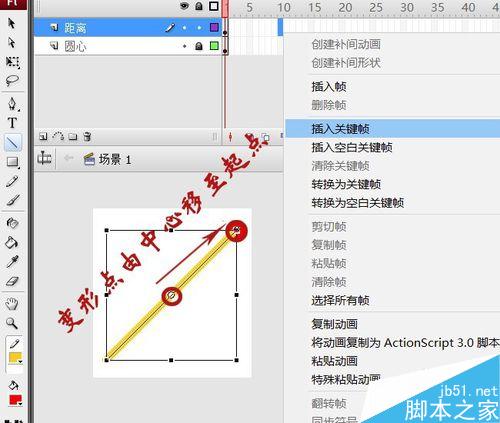

第10幀右鍵——插入關鍵幀。回到第1幀，Q鍵調出變形工具，將變形點移至起點。

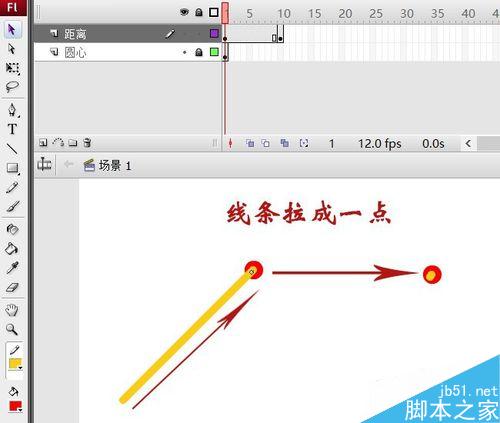

V鍵選擇工具，按住線條終點，拖至起點，使其成為一點。

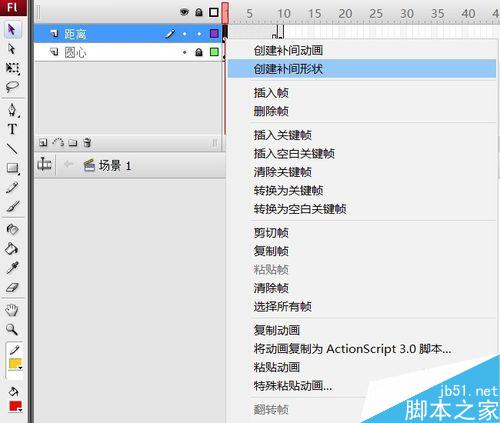

在第一幀右鍵——創建補間形狀。

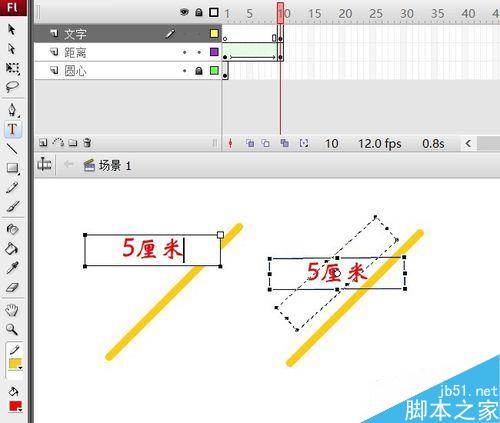

新建一層，T鍵調出文字工具，寫上距離的長度。Q鍵調出變形工具，旋轉文字使之與線條平行。

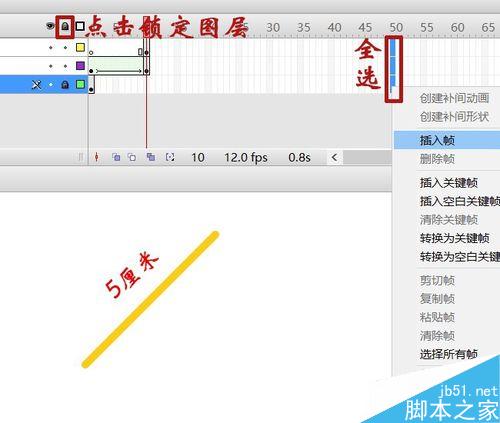

按住shift鍵，將三層的50幀全部選中，右鍵——插入幀。鎖定三個圖層。

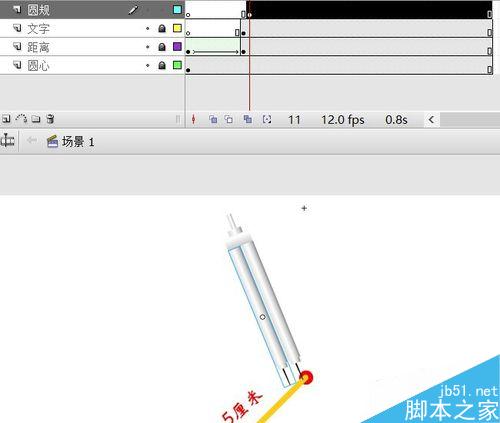

新建一層，第11幀插入關鍵幀。庫中拖出圓規頭與圓規腳，變形工具旋轉、移動，再復制一個規腳，最終組合成一個圓規。

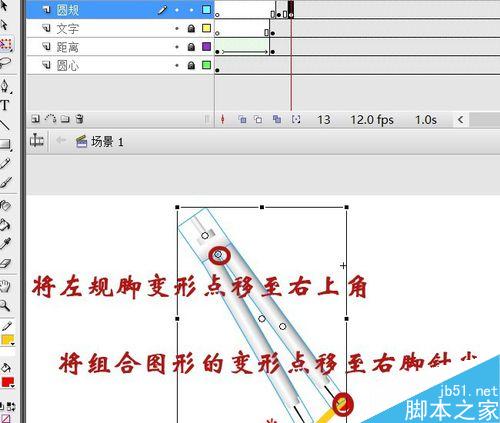

隔兩幀插入一個關鍵幀，調出變形工具，將組合圖形的變形點移至右腳針尖，使圓規以右針尖為基點向左旋轉。然后，選擇左規腳，將變形點移至右上角，旋轉使左規腳略分開。

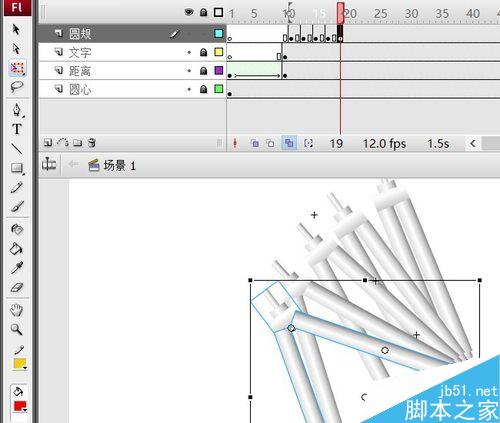

重復上一步的操作，使最終圓規徹底張開至整個線條長度，后面的關鍵幀圓規頭也需調整至合適位置。圖中用編輯多個幀顯示每個關鍵幀的圖形。

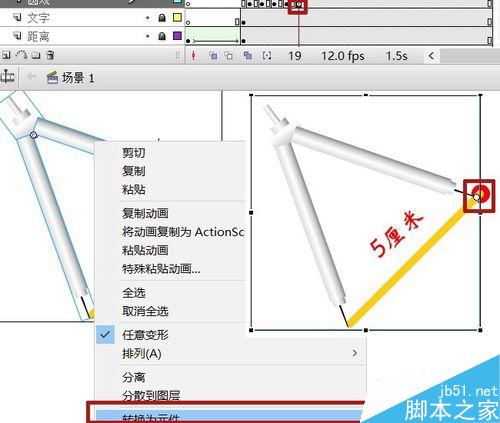

最后一步的圓規選中，右鍵——轉換為圖形元件，取名圓規。將變形點移至右針尖。

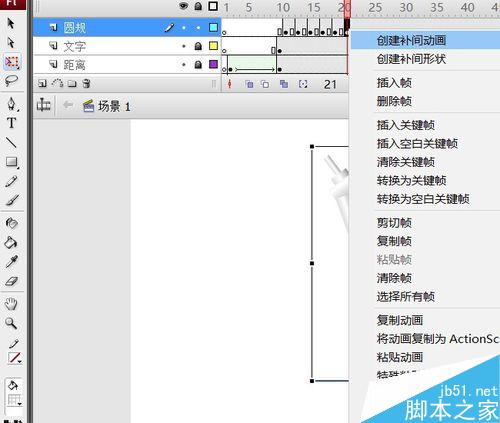

第50幀右鍵轉換為關鍵幀。第21幀插入關鍵幀，右鍵——創建補間動畫。

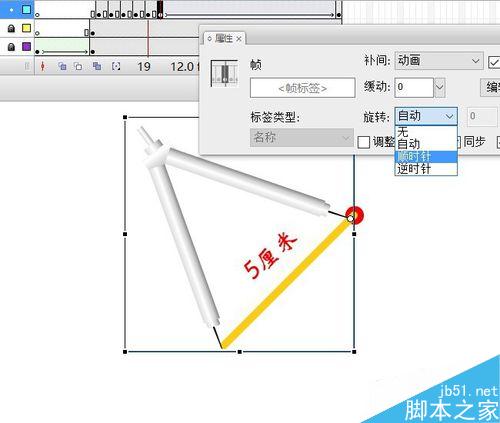

屬性面板，旋轉——順時針。

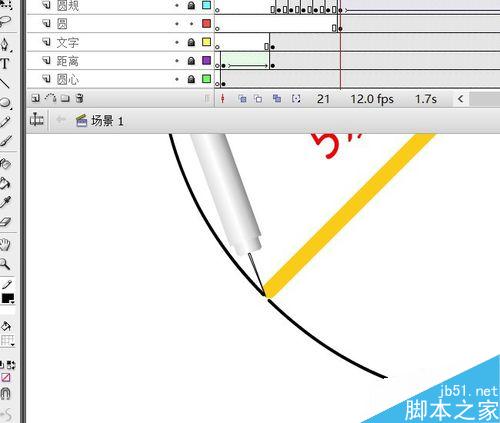

鎖定所有圖層。圓規圖層下新建一層，只留線條色畫出一個與圓規軌跡相同的正圓。起點處擦去一點。

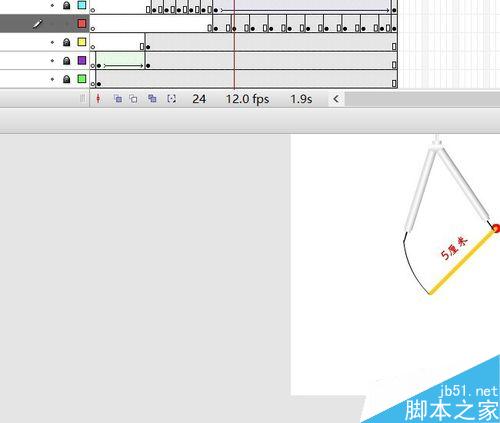

隔幾幀插入一個關鍵幀。每一關鍵幀將從針尖至末尾的線條擦去。完成。測試效果吧。

注意事項

幀數只是參考，由個人喜好與繪圖大小決定。效果圖是幀數縮短后的效果。
