一、前言：精致的ITX小板 微星B360I GAMING PRO AC主板上市

你是否曾經看中了一款非常漂亮的小機箱，只是因為自己的主板太大而不得不放棄？

作為主機里面最大的配件，主板的大小決定了可以選擇機箱的大小。當你看中一款精致的小機箱，卻不是所有的主板都可以放得進去；而一塊ITX主板幾乎可以適應所有的機箱，可以盡情選擇最心儀的機箱來組成一套最合適的主機平臺。

今天我們要評測的是微星公司最新推出的B360I GAMING PRO AC主板。它采用標準的mini-ITX板型結構，17x17cm大小。“AC”后綴則表明了支持Wi-Fi和藍牙5.0。配合微星優秀的BIOS，可以讓機箱內所有風扇在低負載下停轉，助你搭建一臺零噪音的ITX平臺。

另外，這張主板還提供了輕度光污染，用手機安裝MSI GAMING APP 就能隨心調節各種燈效。如果你是不喜歡光污染的玩家，可以在APP里面直接關閉所有的燈光。

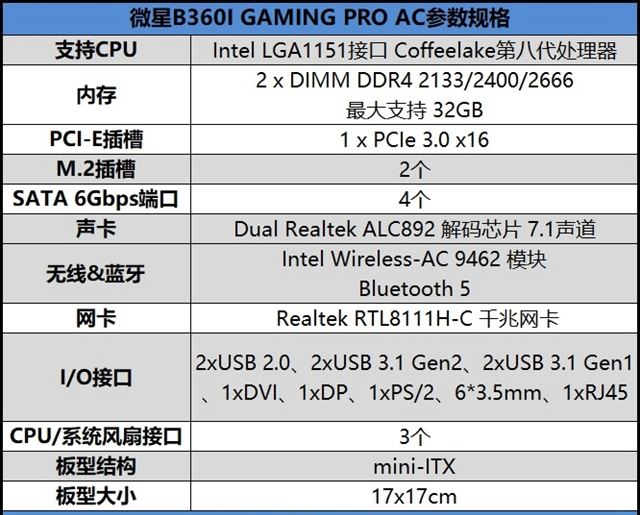

微星B360I GAMING PRO AC主板參數如下：

二、外觀：雙M.2接口+6項數字供電

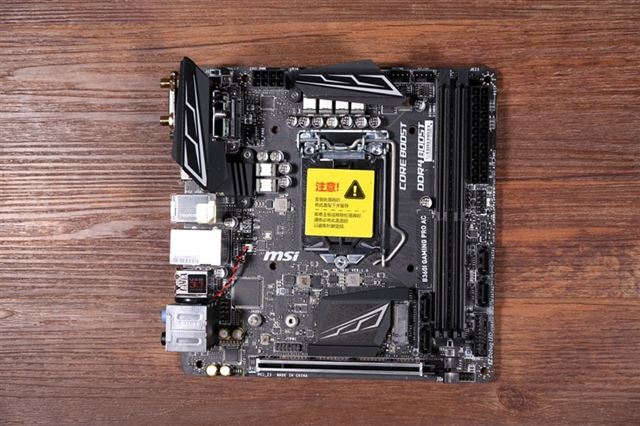

標準的mini-ITX板型結構，17x17cm大小，目前市面上的機箱基本上全支持。

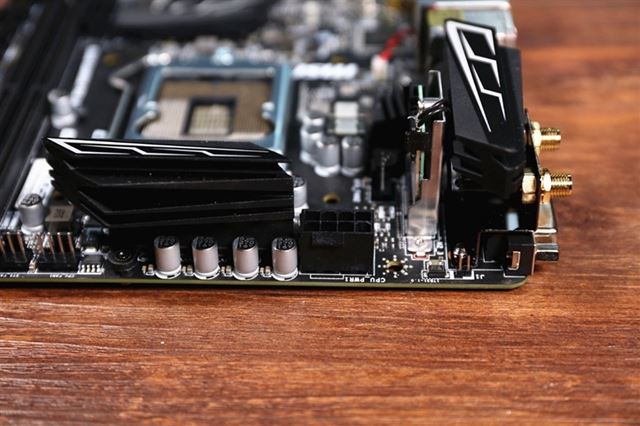

CPU采用8Pin供電接入。供電模塊則使用了2塊帶有電競元素的散熱片，能夠應付滿載運行的8700K。

拆開散熱片，可以看到B360I GAMING PRO AC的供電模塊。CPU部分采用了6相供電，每相由一個TI產的MOS和一個LR36的無鹵素電感組成，能承受40A的電流，6相供電理論上能支持TDP為250W的CPU。

微星B360I GAMING PRO AC主板雖然沒有高端主板上常見的Debug燈，但是卻提供了更加實用LED偵錯燈。

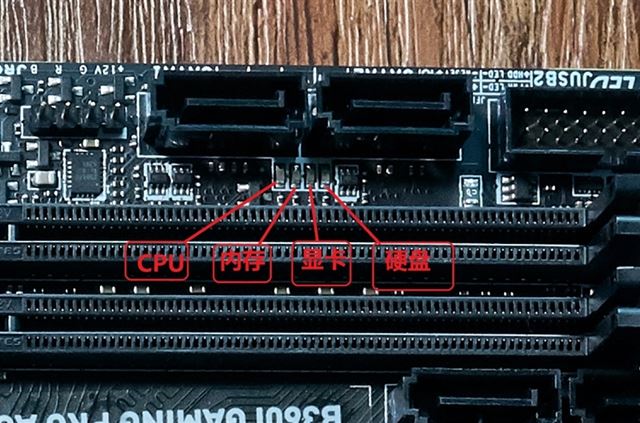

如上圖所示，在內存插槽與SATA端口之間有4個LED指示燈，分別代表CPU、內存、顯卡、啟動設備。當電腦出現故障無法正常開機時，對應的LED指示燈就會亮起來，告訴您是哪一個部件出了問題。

開始測試的時候，在搭建好測試平臺后一直無法啟動，但是第一個代表CPU的LED燈一直亮著。拆下CPU才發現主板的CPU插座有幾個針腳完全彎掉了（下面的圖中可以明顯的看到），用針重新?lián)芑貋砭蚈K了。

2條DDR4內存插槽和4個SATA3.0端口緊密的排列在一起。

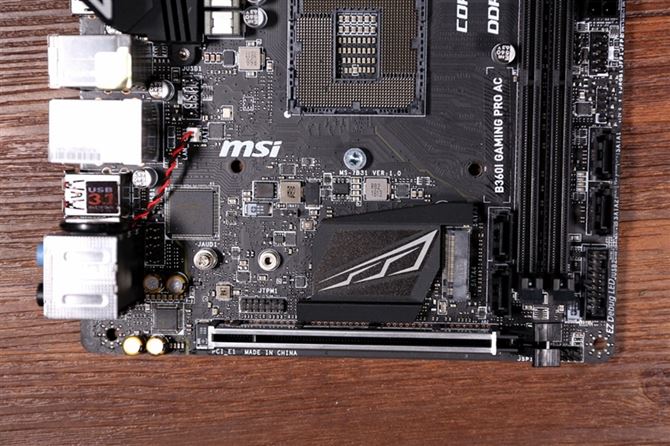

配備了1條PCI-E x16全尺寸插槽，除了能插顯卡之外，還能支持各種PCI-E x1和PCI-E x4的設備。

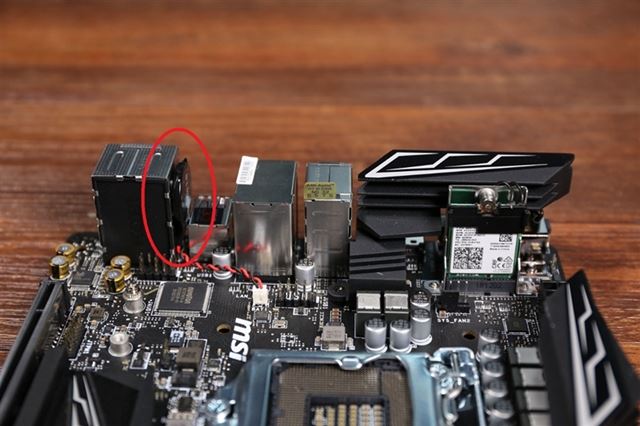

給主板CMOS供電的銀鋅電池被黏在音頻接口處。

Intel Wireless-AC 9462 模塊，支持 Wi-Fi 802.11 a/b/g/n/ac，雙頻 MU-MIMO, 最高速度為 433 Mbps，實測局域網端文件拷貝速度可以穩定在30MB/s以上。背部還配備了2個Wi-Fi天線接口。

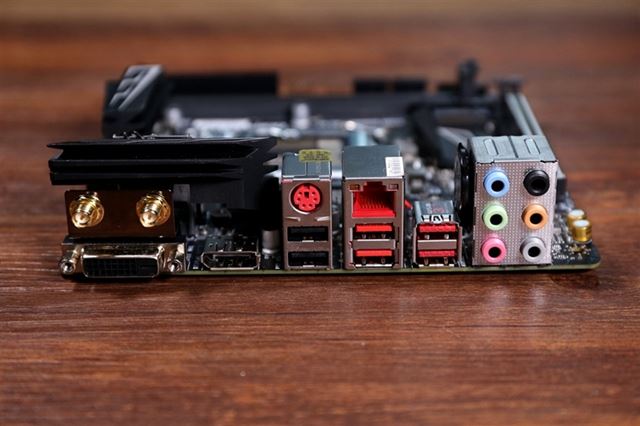

背板I/O接口方面，共有6個USB接口，分別是2xUSB 2.0、2xUSB 3.1 Gen1、2xUSB 3.1 Gen2。另外還有RJ45、PS/2、DP、DVI接口各一個以及2個Wi-FiI天線接口，。

RJ45千兆LAN口具有15KV抗電涌保護，以保護網絡免受雷擊和靜電。

背面還有一個PCIe3.0x4通道的M.2插座，這還是第一次有ITX主板同時配備了2個M.2端口。

有一點需要注意，只有背面這個M.2接口才能支持Intel Optane傲騰存儲技術。

三、BIOS功能介紹：選項豐富 內存輕松超頻2667MHz

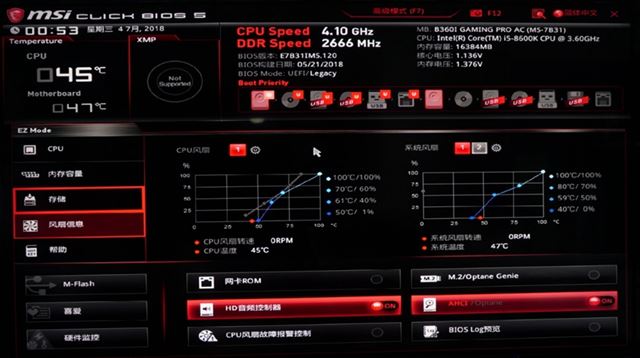

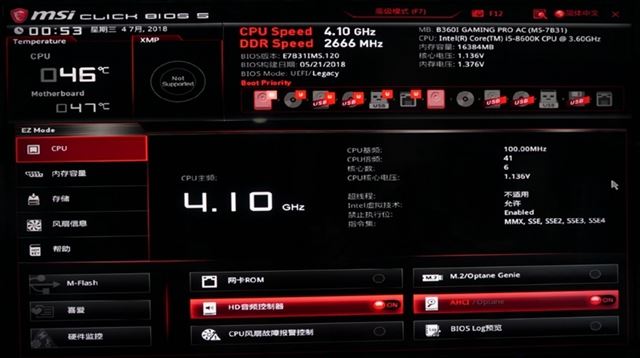

B360I GAMING PRO AC的BIOS依然采用了Click BIOS 5圖形化UEFI 。BIOS界面包含CPU、內存的頻率和電壓， CPU以及主板溫度等信息。

高級模式界面內提供了CPU、芯片組、電源、存儲、網絡、USB接口等主板絕大多數功能調節功能。

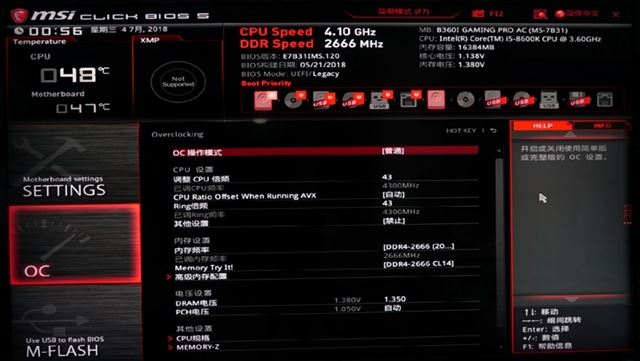

OC界面設置，由于芯片組所限，沒法對CPU進行超頻（可以降頻）。

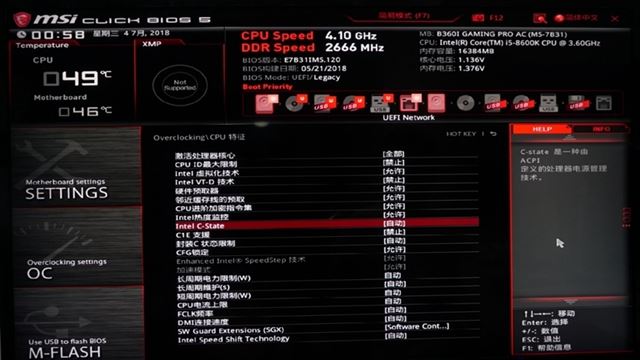

CPU特性開關設置。

B360I GAMING PRO AC的BIOS同樣也支持CPU與系統風扇停轉的功能。

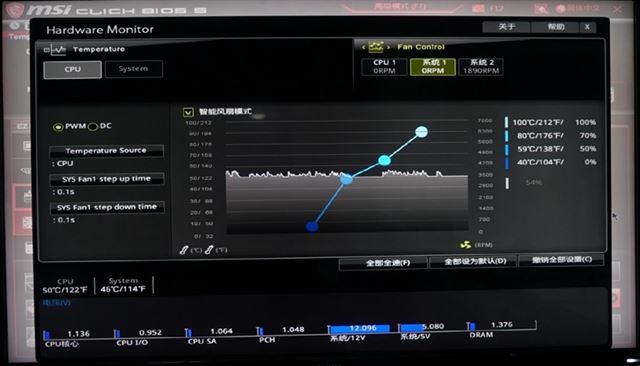

右上點CPU（依據CPU溫度調整轉速）、勾選智能風扇模式，然后手動調節每個階段的溫度和轉速，比如想在50度以下讓CPU風扇停轉，就將電壓拉到0，溫度拉到55度。

如圖上的設置，50度以下風扇0轉，60度時為40%轉速，70度時60%轉速，100度為100%。

2個系統風扇也可以做同樣的設置，讓機箱風扇在待機或者低負載的情況下停轉。

四、性能測試：功耗表現是意外的驚喜

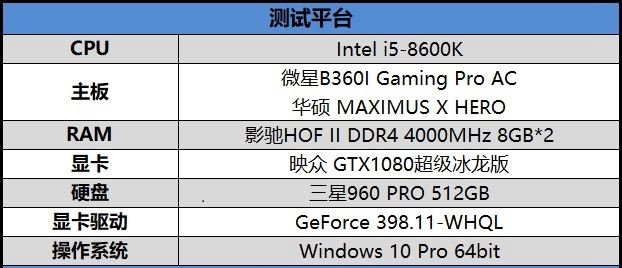

測試平臺如下：

3DMark：

3Dmark測試可以反映整機的CPU與游戲性能。

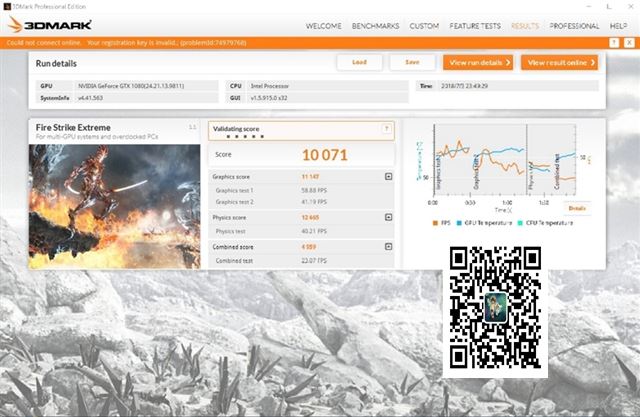

3DMark Fire Strike Extreme物理分數為12665，顯卡分數為11147，8600K與GTX1080的性能在這里都能完全發揮。

內存性能測試：

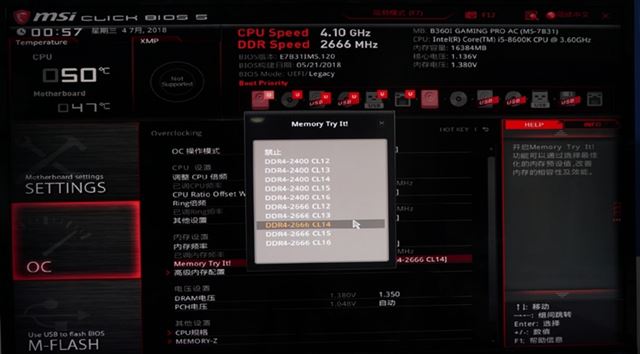

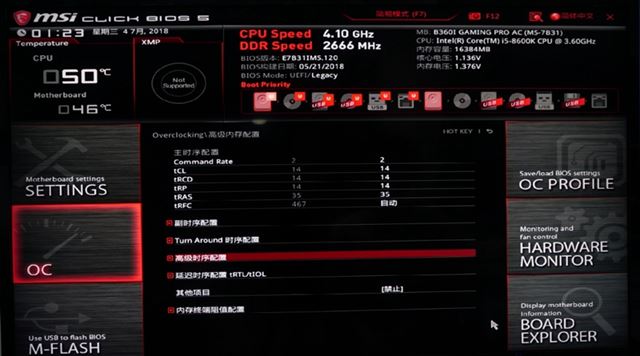

在BIOS將影馳HOF II DDR4 4000MHz 8GB頻率調整為2666MHz 14-14-14-35 CR2，對比右邊的MXH同頻內存的測試成績，B360I GAMING PRO AC的讀寫性能都要稍高一些。

ASSSD Benchmark：

微星B360I GAMING PRO AC有2個M.2 2280接口，這次我們對比測試的2個硬盤都是M.2接口，其中三星960 PRO 512GB是走PCI-E通道，而三星860 EVO 250GB則是SATA通道的SSD。

我們手上這塊三星960 EVO使用了近2年時間，已經有一些掉速的情況，但是讀寫性能依舊是三星860 EVO的三倍有余。對于想體驗極速SSD的玩家來說，M.2 SSD是必須的選擇。

功耗測試：

以下是平臺整機功耗，分別測試使用核顯、搭載獨顯的待機、拷機和3DMark的功耗，測試使用的電源為酷冷至尊750 TUF Gaming Edition。

微星B360I GAMING PRO AC平臺是小編測試過的功耗最低的主流平臺。在使用內置核顯的時候，不論游戲測試還是AIDA64 拷機測試，整機功耗均只有100瓦左右。

五、總結：愿大家都能搭建自己喜歡的ITX平臺

22.4W的待機功耗意味著什么呢！一天24小時不關機，耗電為0.5度，一個月則是15度電。僅憑這一點，微星B360I GAMING PRO AC就有足夠廣泛的應用空間，可以作為高性能的下載機、PT上傳機、客廳HTPC主機、或者組建一個NAS平臺等等。

雖然Intel ATOM平臺的功耗也不高（待機18W左右），但是其性能相信大家都很清楚，相比i5-8600K落后了幾十條街。

同樣是作為HTPC主機，ATOM連軟解高碼率的1080P視頻都很吃力，8600K則可以軟解幾乎所有的4K視頻。對于軟解可能很多用戶不太清楚，限于篇幅，就說一句：“CPU軟解出來的畫面是最原汁原味的，畫質上遠遠強于硬解”（目前包括顯卡在內，還有各類安卓盒子都是硬解4K視頻）。

微星B360I GAMING PRO AC的BIOS可以將主板上的3個4pin風扇接口都能按照用戶的需求設置溫度曲線，在低負載或者待機的時候?qū)C箱內所有風扇停轉，配合一個低負載風扇停轉的靜音電源（比如測試平臺所用的電源），可以搭建一個完全靜音的迷你主機平臺。

微星B360I GAMING PRO AC的特色不僅僅是靜音低功耗和迷你，在性能和做工方面也毫不含糊。

433 Mbps的Intel無線網卡讓您擺脫網線的束縛；內置5.0的藍牙模塊可以輕松連接各種藍牙設備；CPU供電區域雙散熱片設計在主機高負載運行時，也無需為主板的溫度憂心；6相數字供電可以支持200W TDP的頂級CPU（8700K TDP為95W），配合最高支持32GB的DDR4 2667MHz內存和雙M.2插座讓您也能搭建一套頂級的桌面平臺。

許多人心中都曾有過ITX的夢想，簡約而完美是大家一致的追求。很多人電腦買回家，從始至終，主板上的6~7個PCI-e插槽除了顯卡，基本上都沒有安插其他的配件（本人也是-_-!）。既然是多余的東西，為何不干脆買個ITX主板，搭建一個ITX平臺放在桌面上既整潔又干凈，還可以為書房或者臥室節省一些空間出來。在這寸土寸金的年代，能省一點就是一點吧。

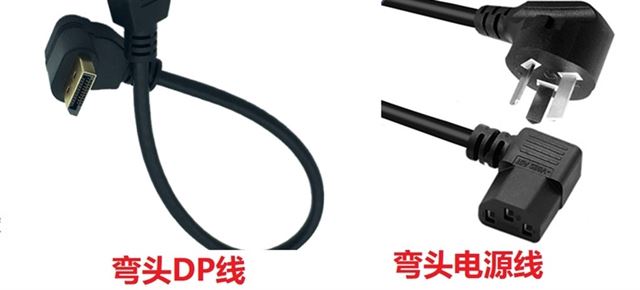

另外為大家推薦一些組建ITX平臺的線材。如上圖，一個彎頭的DP線和一個彎頭的電源線接在機箱背部，輕輕的推放在墻角，相比直線型的線材可以節省大量空間，而且更加安全。

最后，祝愿大家能搭建出自己喜歡的ITX平臺。以上所述希望對大家有所幫助，如果大家有任何疑問請給我留言，小編會及時回復大家的。在此也非常感謝大家對武林網網站的支持！
