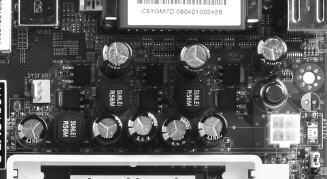

圖1 上邊為1相供電的原理圖，各個零件各司其職共同組成一個完整的供電線路；下邊是主板上供電電路的實物圖，在1相供電的基礎上，我們可以“擴展”出多相供電，隨著相數的增加，每一相供電回路的負載就會被平攤 　　這些問題看似比較簡單，但是在工程技術上很難實現精確地控制，這也是為什么業內現在普遍看好數字供電的原因所在。
　　Q2：很多用戶聽到“數字供電技術”都會感覺非常高深，非常神秘，能跟我們介紹一下什么是數字供電技術？它有哪些特點呢？

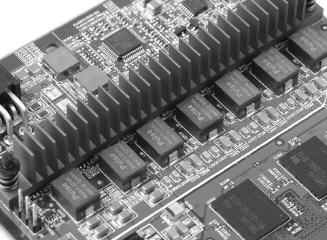

圖2 顯卡上的供電模塊設計，數字控制芯片，陶瓷貼片電容這些早已司空見慣 　　楊：大家對“數字供電”感到好奇，是因?yàn)槠綍r在主板上很少看到這種設計；而在工程技術人員看來，數字供電技術并沒有什么“神秘”的地方。在我們看來，數字供電電路實際上就是將以往模擬供電的主回路控制和系統管理功能整合到單一的封裝中，以達到節省成本和空間的目的。
　　在工業上，這類技術的應用已經非常普遍，所以我們說它沒有什么“神秘感”可言。具體到計算機領域，數字供電的設計很早就出現在顯卡上面；在服務器主板上也是屢見不鮮的東西，不過將這項技術移植到民用主板上，卻是最近一段時間的事情。這種變化也引起了大家普遍的興趣。
　　引入數字供電技術都有哪些變化呢？
　　Q3：現在市場上出現了很多“使用數字供電技術”的主板產品，它們在供電部分的設計上各不相同，有些更換了陶瓷貼片電容，而有些則是使用一體式封裝的MOSFET和電感。感覺現在大家對數字供電的概念還比較模糊，那能不能跟我們介紹一下數字供電技術在元器件上都有哪些改動呢？
　　楊：市場上的情況確實比較混亂，而且各生產廠商對數字供電主板的定義也比較模糊，可能大家的標準都不太“統一”。

圖3 將傳統主板上常用的(液態/固態)鋁制電解電容換成了陶瓷式貼片電容 　　從原理上來說，數字控制和模擬控制一樣，都是采用閉合回路回饋控制來穩定電源供應的輸出電壓，只不過數字控制會先用模擬-數字轉換器(A/D)把模擬參數(輸入和輸出的電壓、電流等參數)轉化為數字信號，然后完全在數字域里對這些參數進行必要的處理。例如我們可以通過實時處理數字信號來改變響應特性，讓電源供應在各種電壓和負載點下都能找到最理想的組合。
