　　BIOS控制:BIOS芯片是主板上一個很重要的芯片，BIOS的中文意思是"基本輸入輸出系統"，因為BIOS包含一組例行程序，由它們來完成系統與外設之間的輸入輸出工作。它的功能當然不止這些，它還有內部的診斷程序和一些實用程序，比如每次啟動計算機時，都要調用BIOS的自檢程序，檢查主要部件以確保它們工作正常。

　　早期的主板上叫ROM BIOS，它是被燒錄在EPROM里，要通過特殊的設備進行修改，想升級就要更換新的ROM。新式的奔騰主板大多采用閃爍存儲器芯片(Flash ROM)，可使用軟件進行升級。
　　為了安全起見，有些主板上有跳線決定BIOS能不能被修改，默認的情況下是不能修改。如果你不想對其升級或在升級之后，最好把跳線設置到不能修改的位置。另有一些主板沒有跳線來控制BIOS是否可以修改，軟件可以直接更新BIOS。
BIOS、CMOS和控制芯片

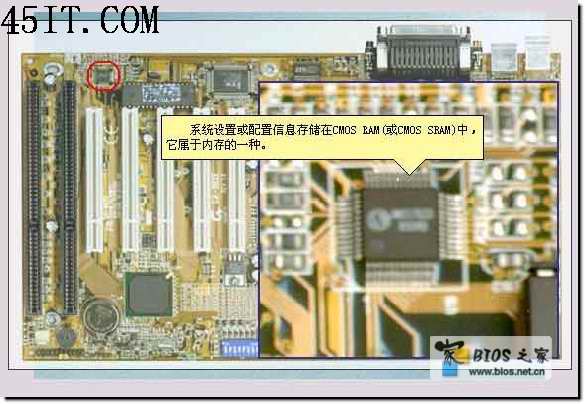

　　CMOS控制:系統設置或配置信息存儲在CMOS RAM(或CMOS SRAM)中，它叫做互補金屬氧化物半導體存儲器，屬于內存的一種，它需要很少的電源來維持所存儲的信息。時鐘(RTC)記錄系統的日期和時間，也需要電源來維持，所以，一些主板上都能看到一塊金屬的鋰電池來提供電源。電池壽命大約是5年，當你發現電腦的時間變慢或者不正確時就要準備更換電池了。
　　CMOS記錄了系統的一些重要信息，如軟驅、硬盤的設置以及系統日期和時間等，電腦每次啟動時都要先讀取里面的信息。某些情況會引起CMOS內容的丟失，比如電池電量不足，或者其他一些不可知的原因。
　　有時我們需要主動清除CMOS中的信息，比如忘記了開機密碼而無法啟動系統。一般，主板上有專門的跳線來解決這個問題。有些主板的電池不容易取下，你要參考主板說明書，找到正確的跳線，按指示的方法進行；一般的方法是先關閉電源，把CMOS跳線短接一會兒，然后還原，重新開機即可。

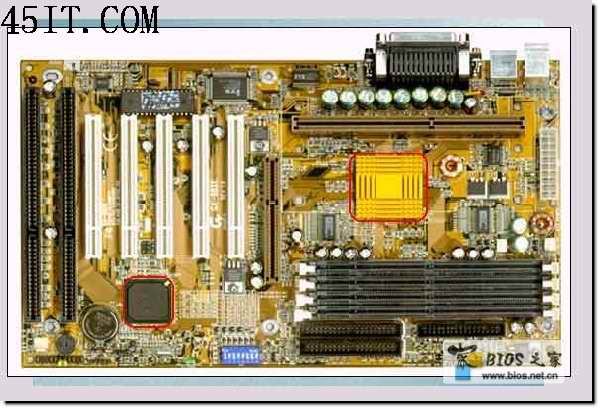

　　主控制芯片:主板上還有兩個重要的控制芯片，一塊PCI插槽旁邊，另一個在CPU旁邊；它們是控制局部總線和內存的，各種擴展卡都由它們來控制；也就是說CPU對其它設備的控制都是通過它們來完成的。它們的型號往往決定了主板的擴展性。

　　我們在購買主板時，常常看到包裝上、廣告上會寫著什么BX芯片組，MVP芯片組，等等，這些芯片組就是指這兩顆控制芯片，它們決定了主板所支持的CPU類型、最高的工作頻率、內存的最大容量、擴展槽的數量等等。所以購買主板時，要注意芯片組的類型。

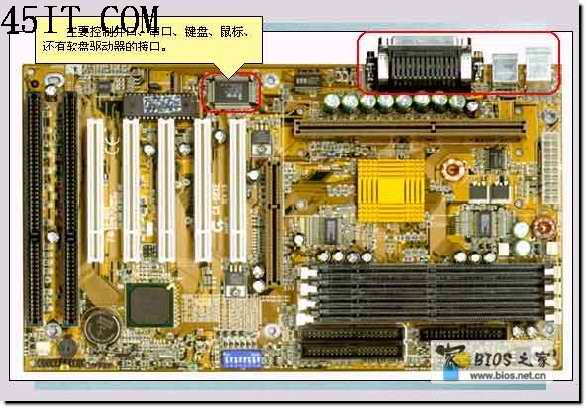

　　外圍設備控制芯片:上面介紹了主要控制芯片，主板上還有一顆控制外部接口的芯片：MULTII/O。它主要控制并口、串口、鍵盤、鼠標、還有軟盤驅動器的接口。ATX結構的主板，這些接口都集成在主板上，AT結構的主板就只有一個大的鍵盤口，串并口要從主板上用數據線接出來。
