看圖識保險電阻兼談故障實例

2020-07-16 18:58:02
字體:
來源:轉載
供稿:網友

  在電腦(包括筆記本電腦)主板上,光驅里,顯示器中,都大量使用了保險電阻。保險電阻顧名思義,其作用就是起到保險絲的使用,同時其自身有一定的阻值,能限制電流的大小。特別是在電腦主板上使用了自恢復保險,其作用時當通過其電流過大時,就會熔斷,阻止電流的通過。當故障排除后,又會自動恢復導通。所以當此類設備出現某部分功能不能使用時,如:USB接口不能使用,不認鍵盤,顯示屏不亮等故障時,有不少就是因為保險電阻熔斷,造成設備無法供電而不能工作的。

  一般保險電阻的標注是:Fx或PSx或FSx等,x表示數字。由于生產廠家的不同,保險電阻通常有如下幾種形狀:

  1.類似電阻形狀

  這類形狀的保險電阻常用在一些低檔的主板上和光驅中,其形狀和電阻類似,顏色一般為綠色或土色,有的上面標有電流值(如:1 1/2A),有的用一道色環標注。

  例:一只40X Acer光驅,加電后無任何反應,狀態指示燈不亮,也不能出盒。打開光驅,測試其供電端,發現12V供電的保險電阻已呈斷路。注意:地線端接有一個二極管,是用來防止電源極性接反的,但是如果電源的12V與5V接錯,則不起作用。因為保險電阻不易購到,用細導線直接連接即可。加電試機,一切OK。

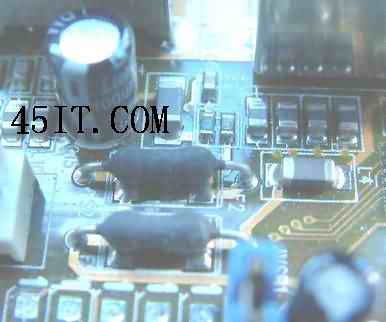

2.小阻值電阻

  在大電流回路中串入小阻值電阻也能起到保護電路的作用。當電流過大時,保護電阻急劇發熱,最后電阻燒斷,起到保護作用。





  上圖右邊的墨色的保護電阻中間有白色,這是已經被燒斷標志。用萬用表測量時呈斷路狀態。

  例:一主板前置USB接口不能使用U盤等移動設備,插上后,主機沒有反應,不出現發現新硬件和安裝新硬件的畫面提示。仔細觀察主板后發現F4已經燒斷。最后用一只0.47OHM1/4W的金屬膜電阻代替后,故障排除。

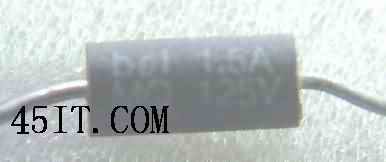

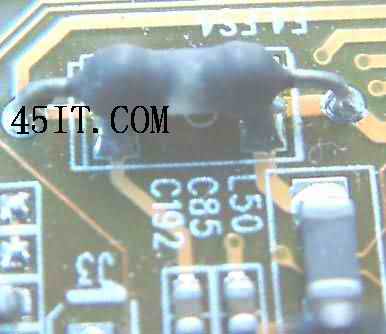

 3.類似二極管或磁珠形狀

  這類保險電阻的外形類似整流二極管,全體為黑色,沒有二極管的極性標注用的白色環。其上一般有字母標注其電流大小,如:1.5A 125V等字樣。一般也用于光驅,主板的鍵盤、鼠標接口,USB電源+5V供應端。

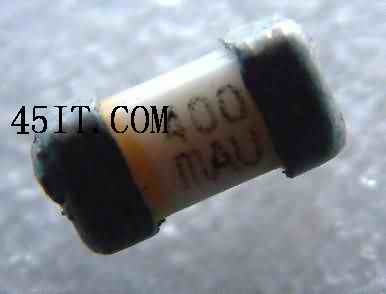

4.白色小方塊狀

  這類保險電阻的外形類似貼片電解電容,不過其顏色為白色,其上一般也有字母標注承載電流大小,如:400mAU,表示其通過的最大電流為400MA。

  例:一臺HITACHI P133筆記本電腦,電腦啟動正常,液晶屏沒有任何顯示,但是如果使用外接顯示器時顯示正常。由此可判斷液晶屏顯示電路有問題。拆機檢查,發現背光燈的升壓變壓器沒有工作。詢問客戶得知,是因為瞬間電流通斷后出現此故障的。仔細檢查發現液晶屏的供電電壓正常,但是其啟動端的保險電阻已斷路,因其電流只有400MA,于是用1N4148代用,加電即可正常工作。

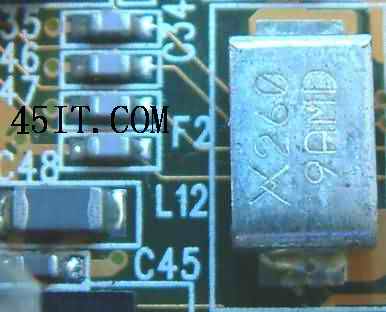

  5.銀白色金屬狀

  這種保險電阻也常見于主板上,用于USB接口供電電流較大的外設電路中。
