GA 主板無內存供電檢修實例

2020-07-16 18:56:00
字體：大 中 小
來源：轉載
供稿：網友
　　GA-8VM800M 主板  南橋為VT8237R

　　故障：無內存2.5V 供電  無內存1.25V 供電

　　檢修過程： 檢修此故障，必須知道。內存無2.5V供電即會造成無1.25V VTT供電，所以此板的檢修，首先從2.5V 供電電路下手。

　　GA的板設計比較特殊一些，內存供電部分， 遵循STR 設計，即使用5VSB 和3.3同時供電，當主板使用STR狀態關機時，由5VSB 產生2.5V 給內存繼續供電，保證內存數據不會丟失，這個一般是通過南橋來控制兩個三極管來完成的。

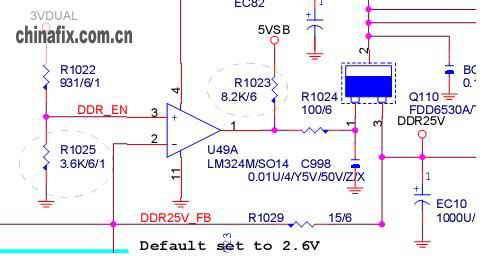

　　檢查DDR內存供電部分，所有元件工作正常，后跑電路，發現LM324的一個腳所接的三極管取掉后，內存2.5V供電即可正常，跑電路后發現電路如圖1、圖2：

　　圖1中的Q112 摘掉后，內存供電即可正常，順著Q112繼續查，發現南橋發出的SUSC信號，經過分析，這個信號為高電平時，會使Q113導通，則Q112截止，DDR_EN信號則為高電平（見圖2），此時LM324 的 3腳電壓為高，根據運算放大器的工作原理，3腳電壓大于2腳電壓，則1腳輸出高電平，控制場管Q110，產生2.5V內存供電。

　　插上ATX電源，測南橋發出的SUSC信號電壓為0.4V左右，明顯偏低，經過仔細測量，發現電壓有時會在0.4~0.7V之間跳變，懷疑南橋空焊，擠壓南橋，測試此點電壓為3.3V，正常，于是，加焊南橋，此板OK。
