神州L50IO掉電維修一例

2020-07-16 18:49:52
字體：大 中 小
來源：轉載
供稿：網友
機型：神州天運

機芯：志和L50IIO

故障：開機進滾動條時掉電，有時候震動幾次能正常。

分析：這樣的故障一般多為接觸不良導致的。拆開機器，光板加硬盤通電完全正常，沒有出現掉電現象。這樣想起來問題就奇怪了，為什么整機狀態下就容易 掉電呢？在次把機器安裝好，發現問題又來了，郁悶中，在拆，這次是把外設一件一件的插了試機。當拆下光區的時候，機器正常了，郁悶難道是光區壞了不成，換 了一只光區還是老樣子 掉 電！！！！*臟話*  砸 機器了，速度拆了外殼，光板檢查光區電路。先檢查電源，發現電源電壓波動，問題找到了！！

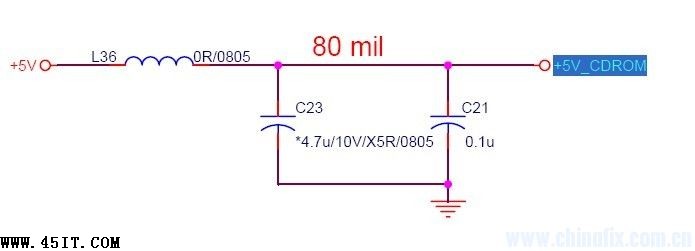

由圖紙看的出+5V經過L36這個電感后在由電容C23，C21濾波后出來一個+5V-CDROM電壓，時間電路中無C23這個電容，檢查C21這個電容無明顯漏電等現象，換了在說，換了一個后發現電壓還是不穩定，測L36+5V電壓正常，在這個L36電感后面，沒有其他電路，是直接去光區接口的，檢查接口沒有問題，電容代換過，那就是電感的問題了，換了電感后電壓平穩了，裝 上光區進系統 ，開10次機器好10次。為了防止以后在出現這樣的問題，把工廠沒有安裝的C23裝上去，使得從L36出來后的CDROM5V得到更好的濾波，即使在光區讀盤的時候需要大電流，這個電容能起到電壓平滑的作用，而減小對電感的損耗！
