775主板無VCORE維修一例

2020-07-16 18:48:01
字體：大 中 小
來源：轉載
供稿：網友
故障機型：雜牌7755 臺式機主板
前 言：
故障現象：觸發上電無VCORE

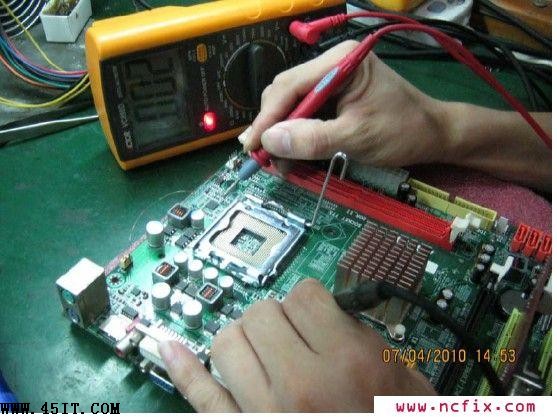

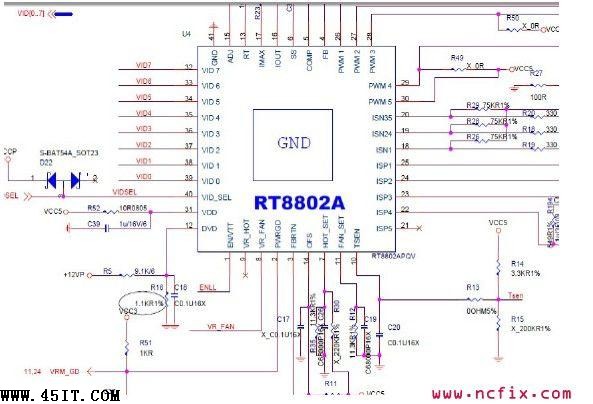

維修思路：接板后大概測試了一下幾個主要供電點的對地二極體值，都基本正常。上電，看到診斷卡上RST 燈常為無復位。測量幾個主供電，發現無VCORE。此板VCORE 由RT8802A+RT9605 IC 控制MOS 管產生。找來用此IC 的PDF 檔。測量RT8802A 的工作條件，（如圖1)
/
31PIN VDD 為5V 正常值。1pin EN/VTT 為0V，顯然是不正常的。EN/VTT的產生（如圖2）
/
,明顯是由V_FSB_VTT 供給的。實測主板V_FSB_VTT 與RT8802A 的1pin 是不通的，有362 歐阻值很明顯是不對的（如圖3）。
/
正常應該為0 歐才對。由于現在開始變懶了不想跑電路了，所以直接從V_FSB_VTT 飛線到RT8802A 的1pin（如圖4）。

再上電測量EN/VTT 的電壓＝1.16V 是為正常值了，再上CPU 跑碼正常。。。此板修復成功結束。。。
