解讀CPU散熱器結構與性能

2020-07-16 13:15:28

字體：大中小

供稿：網友

　　夏天到來，專注DIY的我們開始對CPU散熱器“關懷備至”。其實，這個能讓CPU“變廢為寶”的小小玩意，始終都是眾多DIYer們關心的熱門話題，尤其是那些超頻發燒友。近期AMD X2處理器不斷降價，Intel新雙核奔騰、單核酷睿賽揚各顯神通，這些低端單/雙核超頻悍將給主流DIY市場留下了太多的想象空間。躍躍欲試的主流玩家希望購買到最匹配的散熱器“壓榨”CPU性能。　　縱觀市場上的CPU散熱器，從低端的純鋁鰭片，到中端的純銅、鋁鰭塞銅式、鋁鰭壓鑄銅式、熱管式，再到高端的水冷、油冷、半導體制冷、壓縮機制冷、干冰制冷、液氮制冷、液氦制冷等等一應俱全。散熱方式從被動散熱到主動散熱，再到主動制冷，品種五花八門，種類極其繁多。
　　在如此琳瑯滿目的散熱器產品中，如何才能挑選到適合自己的CPU散熱器呢？下面我們就從“理論”入手，詳細介紹一下各種材質、結構散熱器的性能分析。
風冷散熱器
　　作為中低端散熱器市場的首要選擇，風冷散熱器在性?xún)r(jià)比上獲得了很好的平衡。材質普通、結構簡單的產品幾十元即可買到，應付入門級處理器超頻沒有問題。而要想獲得更高性能，風冷散熱器一樣可以提供材質高檔、結構先進的“前衛”型產品。一套完整的風冷散熱器應該是由散熱片、風扇和扣具三部分組成，下面我們分別進行介紹。
散熱片
1．純鋁散熱片

純鋁散熱片
　　這種散熱片是目前使用率最高的散熱片之一，整體采用純鋁制造。鋁是地球上含量最高的金屬，成本低和熱容低是其主要特點。雖然吸慢，但放熱快，散熱效果跟其結構和做工成正比。散熱片數越多、底部拋光越好，散熱效果越好。其散熱原理非常簡單：利用散熱器上的散熱片來增大與空氣的接觸面積，再利用風扇來加速空氣流動從而帶走散熱片上的熱量。采用純鋁材質的散熱片價格低廉，搭配低端CPU使用性?xún)r(jià)比合理。
2．純銅散熱片

純銅散熱片
　　顧名思義，純銅散熱片的材質為純銅。因?yàn)殂~跟鋁相比有個先天的優點：熱傳導效能為412w/mk，比鋁的226w/mk提高了將近1倍，但銅也有個先天的缺點：熱容太高了。也就是說這種散熱片吸熱快但放熱慢，熱量在銅片中大量聚集，需要配合高轉速大尺寸風扇才能滿足散熱需求。
　　由于銅具有良好的韌性，因此制造上要比鋁容易得多。散熱片的密度也可以比鋁做得更高，散熱面積也相應更大，這些都可以彌補其熱容高所導致散熱慢的不足。但純銅的成本要比鋁高很多，還要搭配更高檔次的風扇才能滿足散熱需求，直接導致純銅散熱器的價格居高不下，目前已經慢慢退出獨立散熱器的歷史舞臺。

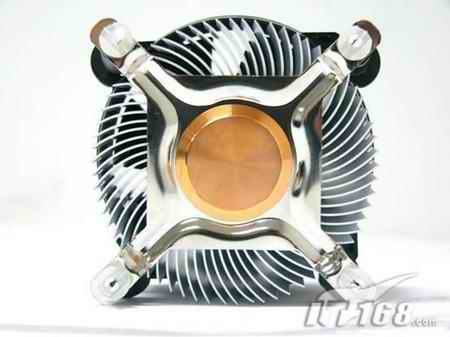

3．鋁鰭塞銅式散熱片

鋁鰭塞銅式散熱片
　　這種鋁鰭塞銅式散熱片可以說用最經濟實惠的方式解決了銅和鋁的矛盾關系――利用銅吸熱快的特性來吸取CPU 熱量，再利用鋁的快速放熱性來釋放銅塊上的熱量。嵌銅散熱片的制造過程是利用熱脹冷縮的原理，將鋁制散熱片加熱到一定的溫度后，再把事先準備好的銅塊嵌進去，等鋁的溫度下降后，收縮就把銅塊緊緊地包在了一起。這種散熱片的優點是價格便宜，基本上幾十元錢就能買到，比起動輒上百元的純銅散熱片來說，既經濟實惠，而且效果又好。
4．鋁鰭壓鑄銅式散熱片

鋁鰭壓鑄銅式散熱片
　　這種散熱片乍看外表頗似鋁鰭塞銅式散熱片，底座上也有一塊銅。但不一樣的地方是，這種散熱片上的銅塊并不像嵌銅散熱片那樣是利用熱脹冷縮的原理嵌進去的，而是使用了最先進的壓鑄技術，可以說是完全的無縫連接，從根本上保證了銅塊與鋁座之間的熱傳導性，因此，具有超強的散熱性能。當然，由于制造復雜做工精細，一般采用這種工藝制造的散熱器價格都要在500元以上。雖然價格比較昂貴，但散熱效果極佳，適合超頻發燒友選用。
