⑴假負載的作用與用途：它主要是用來測CPU的各個點與電壓是否正常，正常之后才能上真的CPU（這樣就避免了在維修 主板的過程中把CPU燒掉）。他也可以用來測CPU通向北橋或其他通道的64根數據線和32根地址線是否正常，是維修 主板必備的工具。
⑵它的使用方法與步驟：上真CPU前必須要做的六個檢測步驟（前提是上假負載，通電后）
測假負載上的核心電壓是否正常。
測假負載上的復位[RESET#]與電壓是否正常。
測假負載上的時鐘與電壓是否正常。（用示波器測假負載上的時鐘是否有波，有波表示正常）
測假負載上的PG信號電壓是否正常。
測假負載上的1V參考電壓是否正常。
測主板上的核心供電的下管C極是否有三波（用示波器測下管
C看是否有三波。可參照核心供電）
注：當以上均正常之后就可以上真的CPU了。
1.P4 478的假負載（C4.P4）圖解（參照478的正面腳位圖）
核心電壓：圖標 VCC 圖中位置 AF21 參考電壓 1.75V。
復位：圖標 RESET# 圖中位置 AB25參考電壓1.75V。
時鐘：圖標 BCLK[0] BCLK[1] 圖中位置 AF22 AF23參考電壓 1.75V
PG信號：圖標 PWRGOOD圖中位置AB23 參考電壓 1.75V
1V參考：圖標GTLREF 圖中位置 AA21 F20 AA6 F6參考電壓 1. V（注：四個當中有一個為1V，均為正常）
64根數據線：圖標 D#[0]→D#[63] 圖中位置 B21→AA24參考電壓 1.75V（他們的對地阻值與對地電壓均相同）
32根地址線：圖標 A#[03]→A#[35] 圖中位置 K2→AB1參考電壓 1.75V（注：他們的對地阻值與對地電壓均相同，A#32、A#33、A#34、A#35未開發）
VID信號：圖標 VID0→VID4圖中位置 AE5→AE1參考電壓無（注：VID0→VID1→VID3→VID4需要連接在一起的都接地，VID2不接地）
感應信號：圖標 VCC+VCCSENSE圖中位置B7+A5參考電壓無（注：VCC+VCCSENSE連接在一起才能產生感應信號）

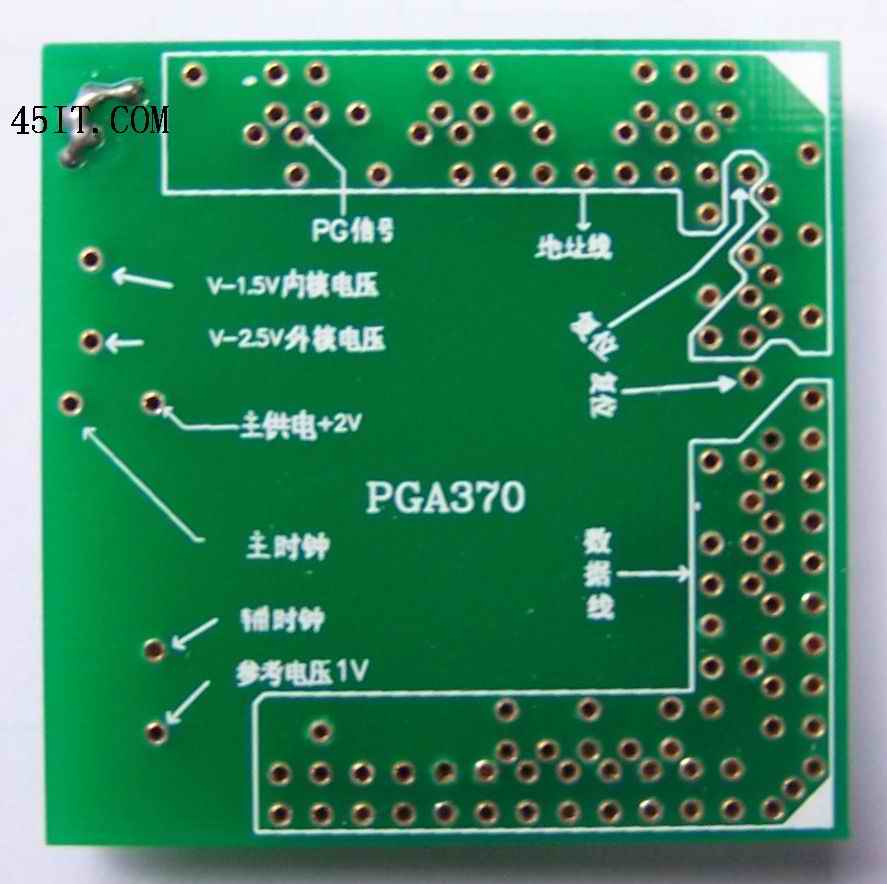

⒉SOCKET370的假負載圖解（參照370的正面引腳對照圖）
核心電壓：圖標 PLLI 圖中位置 W33 參考電壓 2V
復位：圖標 RESET 圖中位置 X4 、AH4參考電壓1.5V到2V之間（如果有一組沒復位可以用線將X4與AH4連接起來）
主時鐘：圖標BCLK圖中位置 W37參考電壓無（用示波器測假負載上的時鐘是否有波，有波表示正常66M、100M由時鐘IC發出）
輔助時鐘：圖標PCICLK圖中位置J33 參考電壓無（用示波器測假負載上的時鐘是否有波，有波表示正常14.318M、16M由時鐘IC發出）
PG信號：圖標 PWRGD圖中位置AK26 參考電壓只要有高電壓就正常（低電壓=無電壓、有電壓=高電壓）
VTT參考電壓：圖標V-1.5、V2.5 圖中位置 AD36、Z36 參考電壓 1.5 V、2.5V（注：作用為HOST總線數據線地址線供電的）
1V參考：圖標VREF 圖中位置 E33參考電壓 1V（注：太低了不開機）
64根數據線：圖標 HD0→HD63圖中位置 W1→F16參考電壓無（他們的對地阻值與對地電壓均相同）
32根地址線：圖標 HA4→HA31 圖中位置 AH12→AD41參考電壓無（他們的對地阻值與對地電壓均相同，有3根未開發）
VID信號：圖標無圖中位置 AM34、AM36、AL37、AJ37、AK36參考電壓無（把他們均連接在一起）

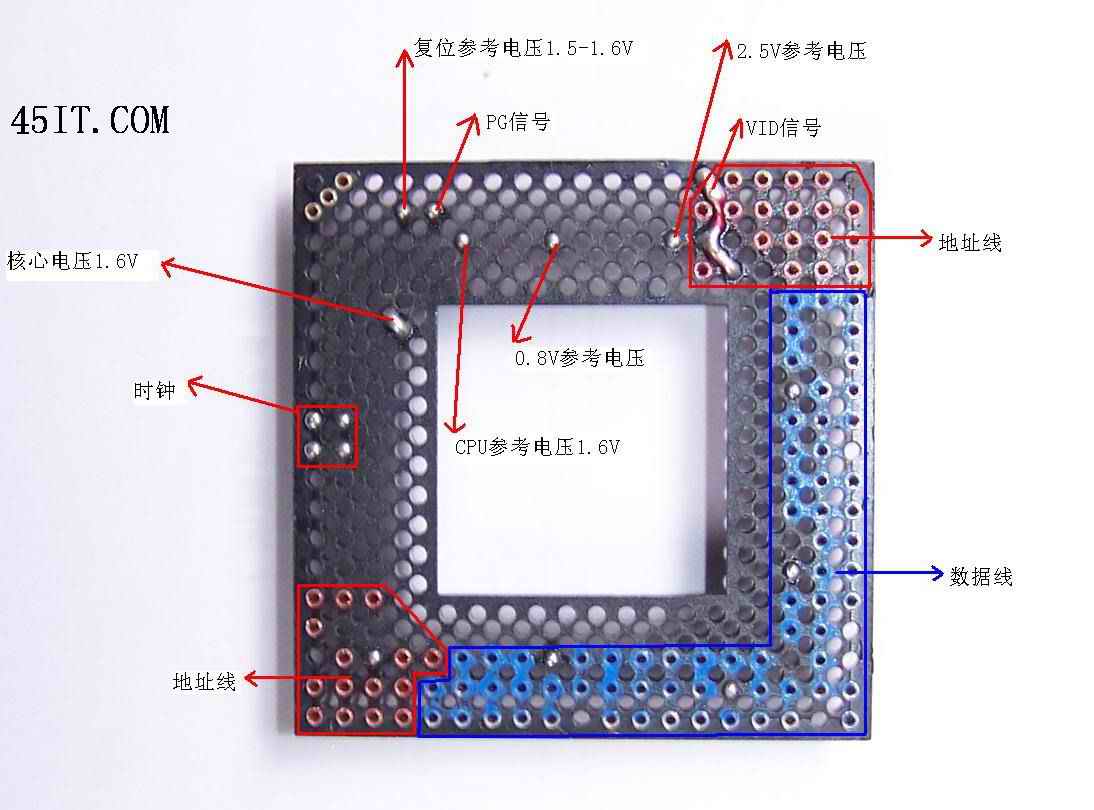

⒊AMD462假負載圖解（參照462的正面對照圖）
核心電壓：圖標 COREF 圖中位置 AG11 參考電壓 1.6V
復位：圖標RESET#圖中位置 AG3參考電壓1.5-1.6V
時鐘：圖標 BCLK 圖中位置 AN19、AL19、AN17、AL17參考電壓無（用示波器測假負載上的時鐘是否有波，有波表示正常）
PG信號：圖標 PWROK圖中位置AE3 參考電壓只要有高電壓就正常
CPU參考電壓：圖標ZM 圖中位置 AC5參考電壓1.6V
0.8V參考電壓：圖標VREF 圖中位置 W5參考電壓0.8V（由1.6V經兩個電阻分壓得來）
2.5V參考電壓：圖標PICD# 圖中位置 N5參考電壓2.5V（由電源IC經三極管得來）
64根數據線：圖標 SD#0 圖中位置 AA35參考電壓1.6V（他們的對地阻值與對地電壓均相同）
32根地址線：圖標 SA0#0→SA0#15、SA1#0→SA#14 圖中位置 J1→A5、AG29→AN31參考電壓無（他們的對地阻值與對地電壓均相同）
VID信號：圖標 VID0→VID4圖中位置 L1→J7參考電壓 VID0+VID2+VID4+VSS產生1.6V核心電壓
注：以上均屬于個假負載的測量參考圖解，如果按以上的測量都正常后就可上真的CPU
