power designer創建UML組件圖的教程

我們先打開powerdesigner，點擊【文件】菜單，再選擇【新建模型】

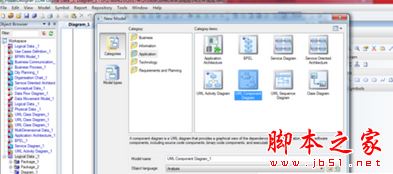

然后在【新建模型】界面，在【類型】中選擇【應用】，在【類型項】中選擇【UML組件圖】，然后點擊【OK】

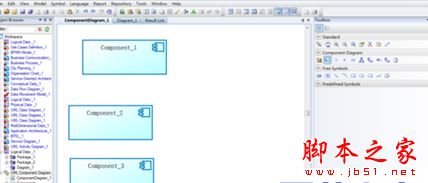

接著在右側的工具欄中，在【組件圖】下點擊【組件】圖標，然后在主窗口上點擊一次，就生成一個組件

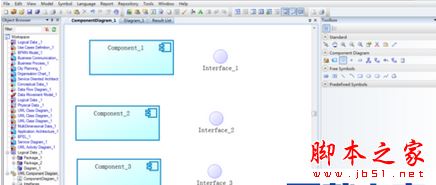

這時我們在右側的工具欄中，在【組件圖】下點擊【接口】圖標，然后在主窗口上點擊一次，就生成一個接口

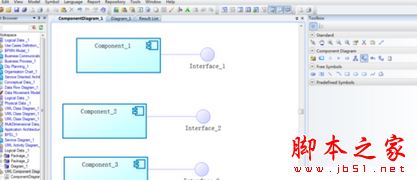

在右側的工具欄中，在【組件圖】下點擊【實現】圖標，然后在主窗口上點擊一個組件對象，然后拖動鼠標連接到一個接口對象，從而建立接口與組件的實現關系。

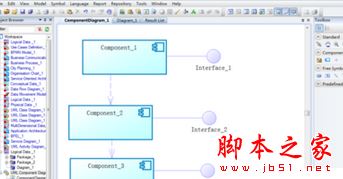

最后一步在右側的工具欄中，在【組件圖】下點擊【依賴】圖標，然后在主窗口上點擊一個組件對象，然后拖動鼠標連接到另一個組件對象，從而建立組件間的依賴關系。
