下載并安裝Power Designer

我是從網上下載的PowerDesigner15.1漢化破解版，下載的軟件如下：

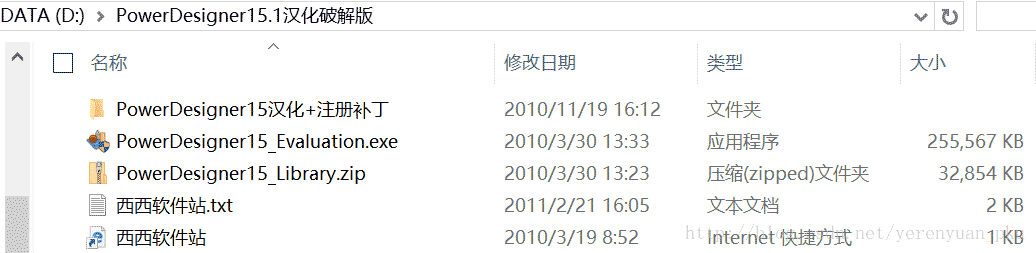

解壓縮之后的目錄為：

雙擊PowerDesigner15_Evaluation.exe，一直點擊【Next】，即可成功安裝Power Designer，相信大家都能安裝成功，所以我就不再這兒一一細說了。一開始安裝成功之后，界面顯示全是英文，如果感到不舒適，可漢化，如何漢化，可參考PowerDesigner15漢化+注冊補丁/說明.txt文件，再此也不贅述。

使用PD(UML工具——Power Designer)設計數據庫

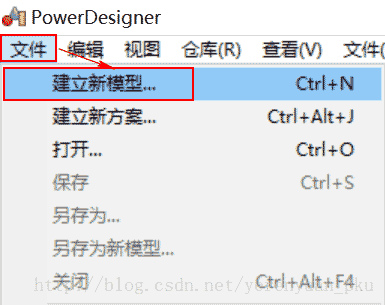

現在我們來使用Power Designer這個工具設計數據庫。首先打開Power Designer這個工具，點擊【文件】菜單，在下拉框中選中【建立新模型】，如下：

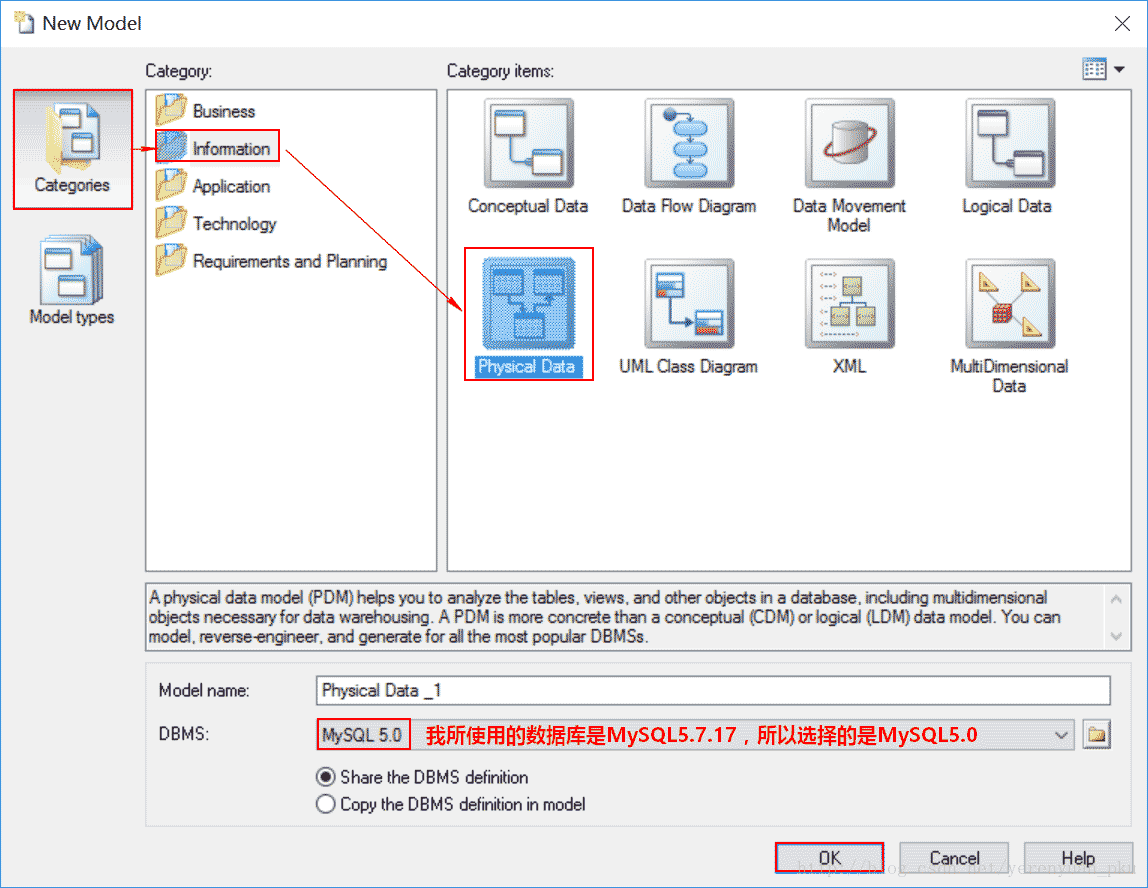

在彈出的對話框中創建一個Model，可按下圖創建。

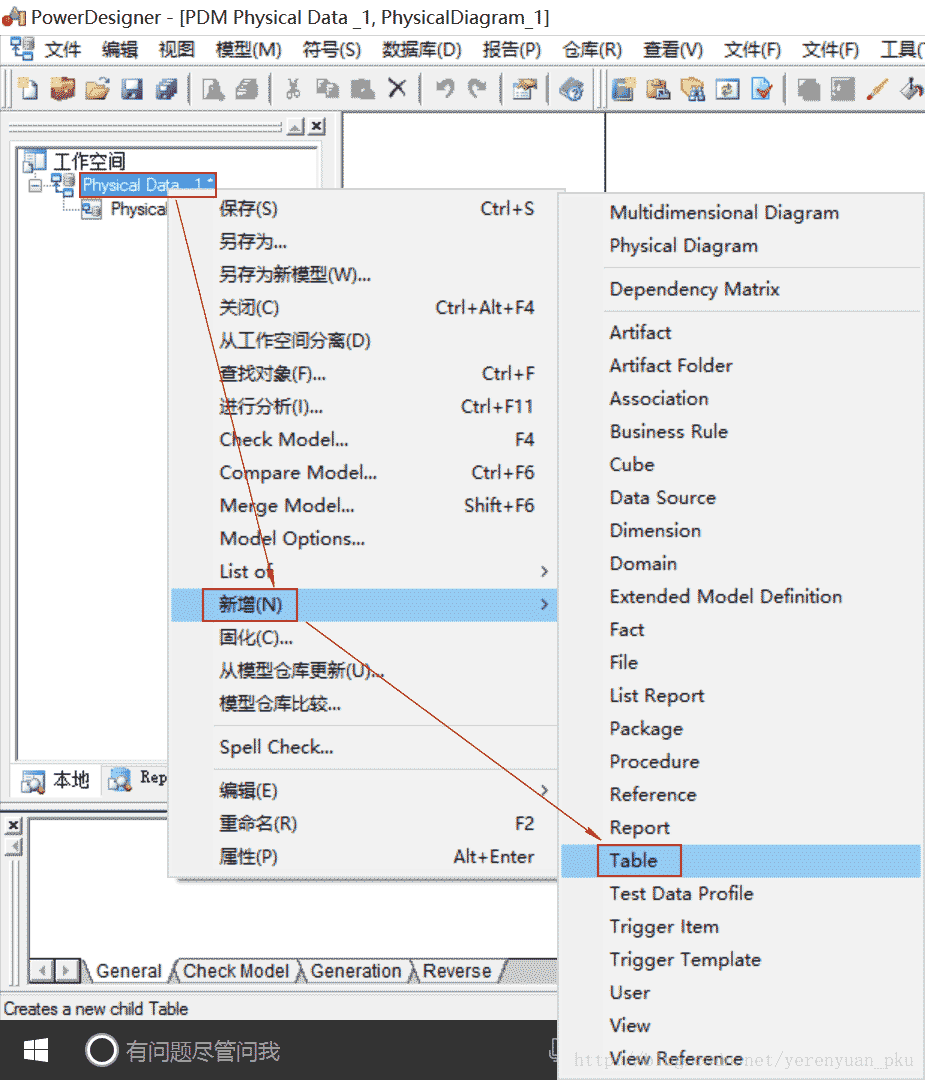

接著來創建一個數據庫表t_user，可按下圖來創建。

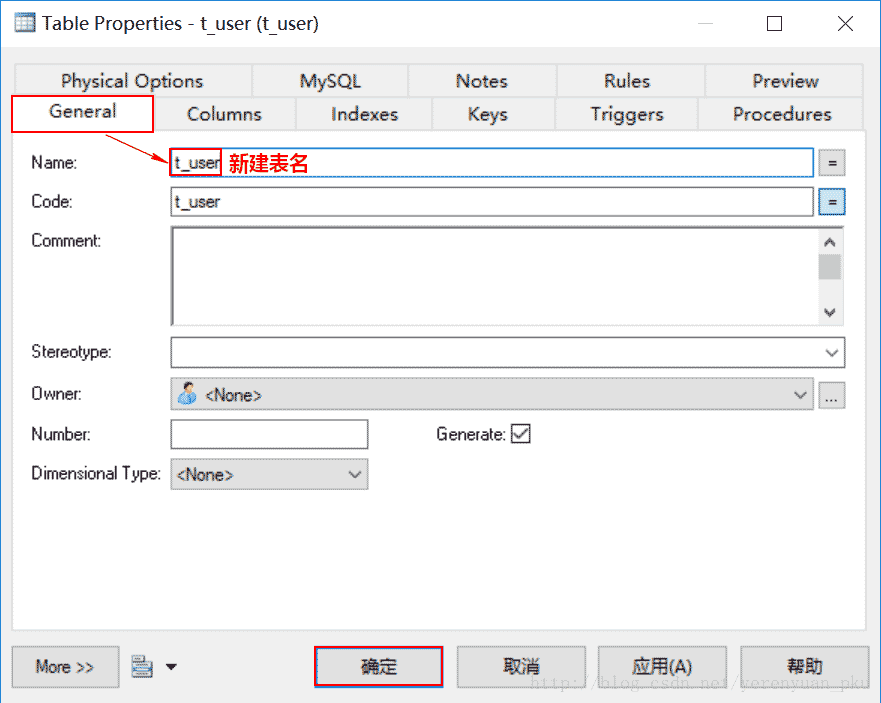

選中【General】選項卡，在Name輸入框中輸入要新建的表名。

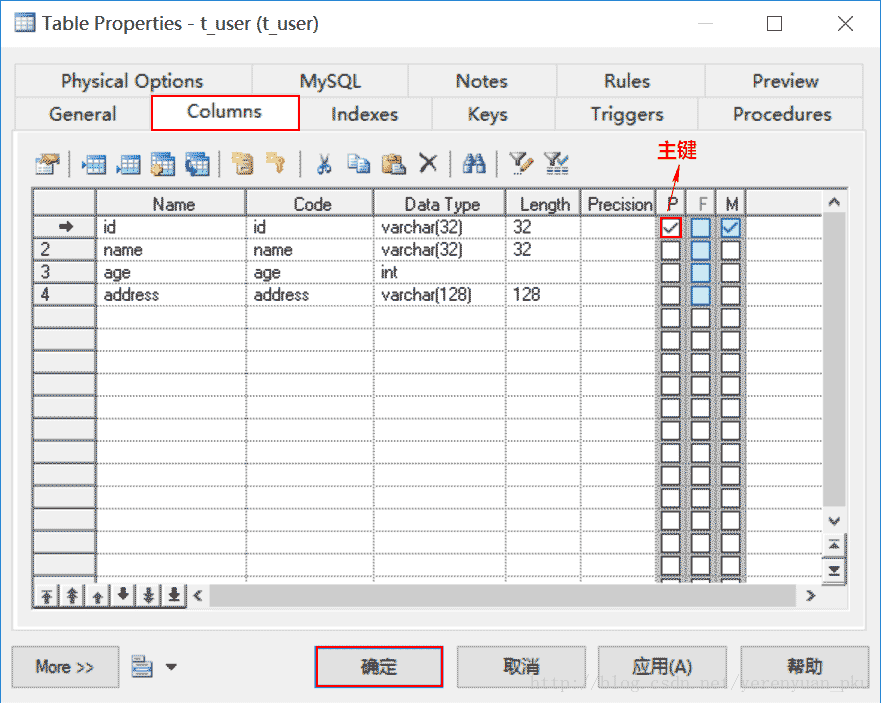

接著再選中【Columns】選項卡，新建表中的列。

最后點擊【確定】按鈕，則新建的表為：

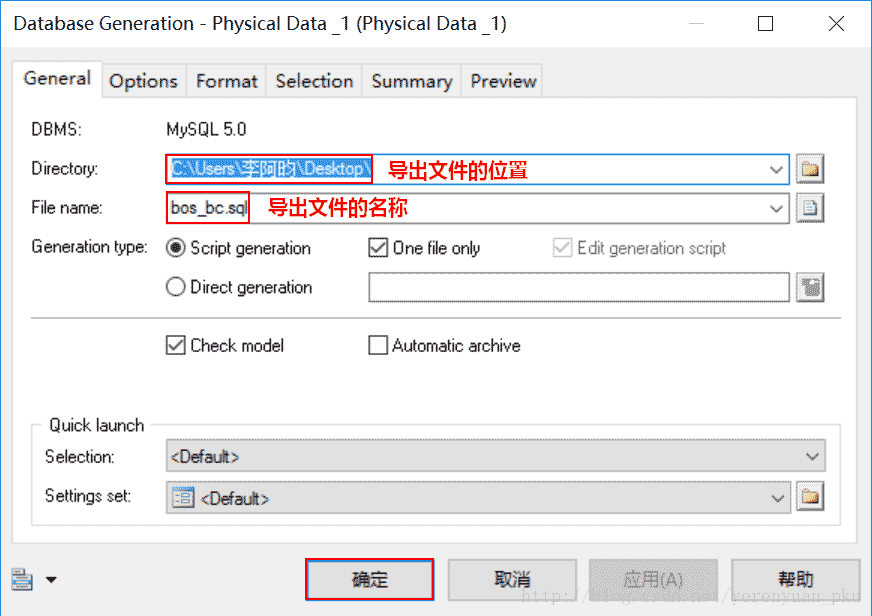

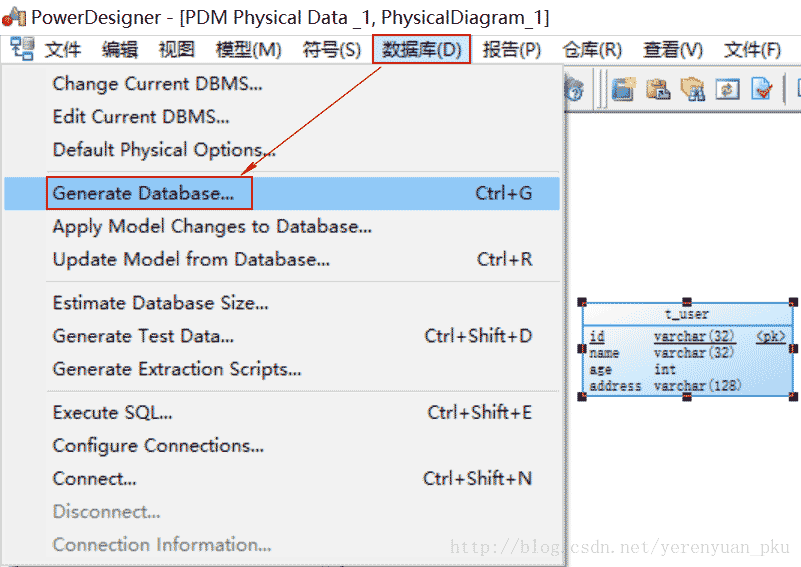

上面新建完t_user表之后，使用Power Designer這個工具還可以將建表語句導出到一個文件中，怎么做呢？可參考下圖：

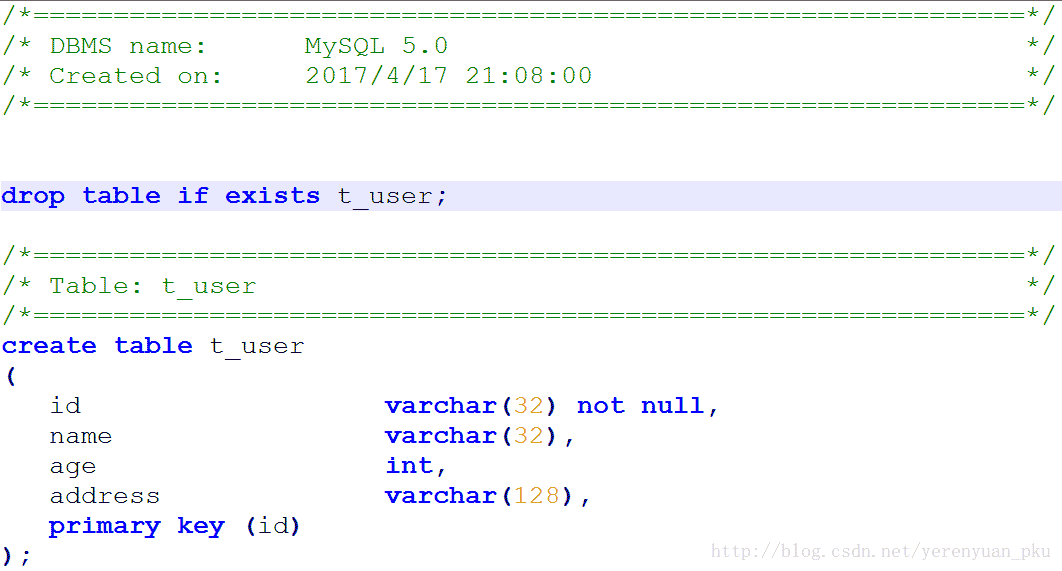

點擊【確定】按鈕之后，可以在桌面上找到bos_bc.sql這樣的一個文件，打開，即可看到t_user表的建表語句：

有了這樣一個bos_bc.sql文件之后，怎樣將其導入到數據庫中并創建相應的表呢？有兩種方式：

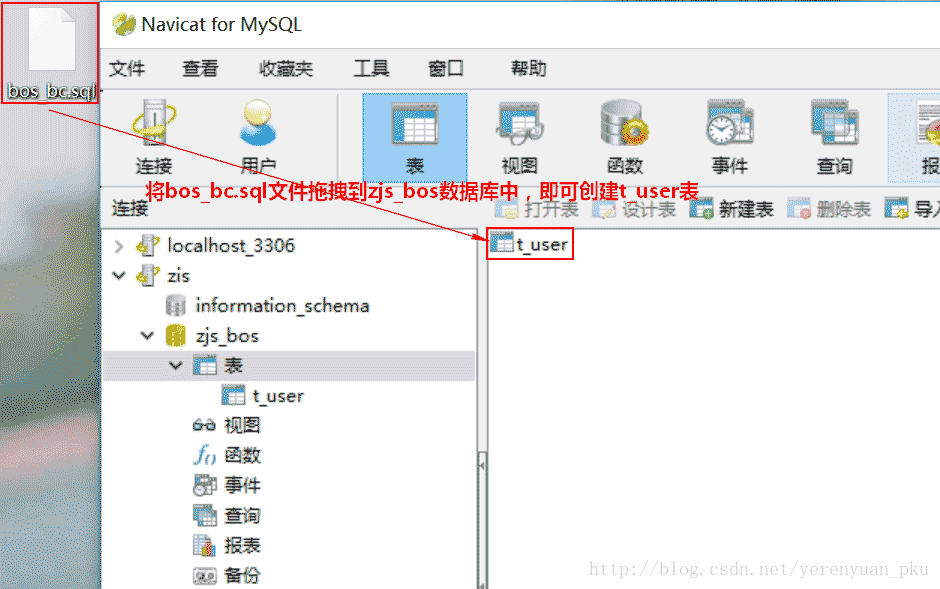

第一種，使用圖形化界面工具來操作。

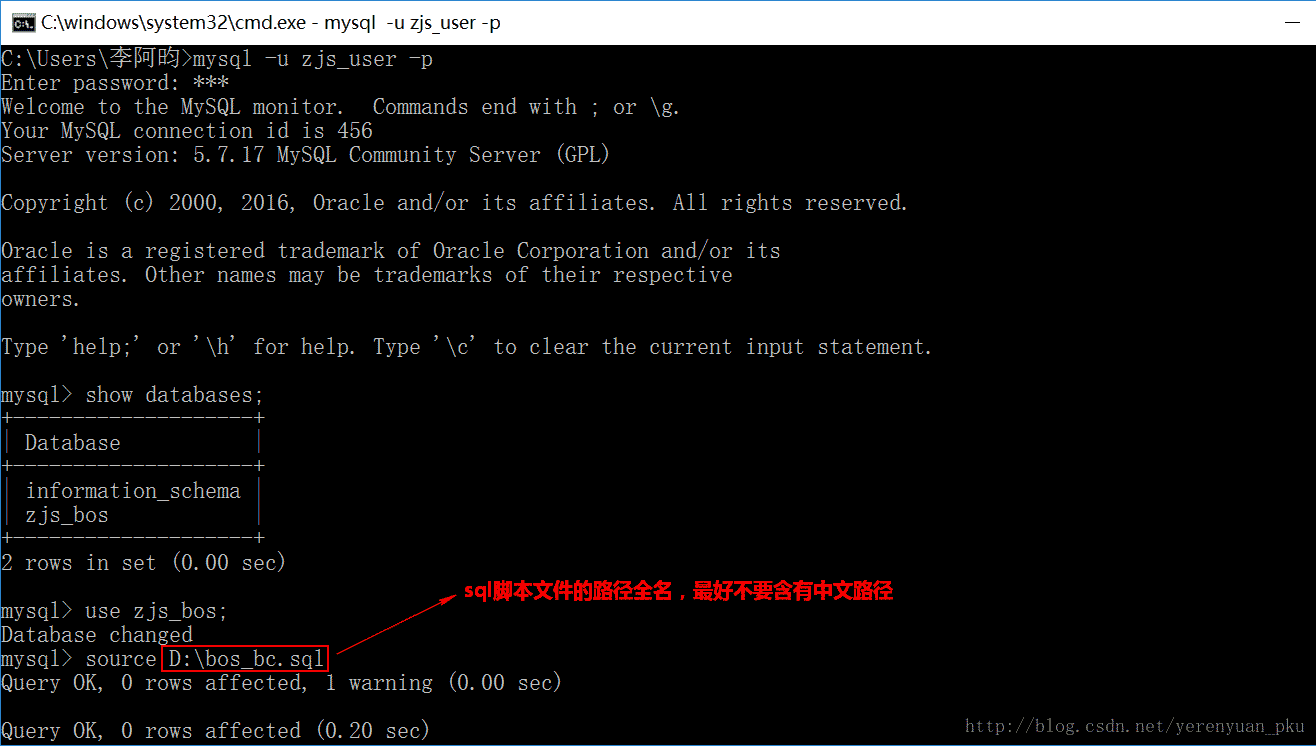

第二種，使

用命令行工具，在mysql中執行sql腳本。

接下來，我就來告訴大家如何創建有外鍵關聯關系的兩張表，以員工和部門為例來講解。
上面我們新建了一張員工表——t_user，現在就要新建一張部門表——t_dept了，我們盡量設計得簡單點，該表的設計可仿照上面的步驟，在此不過多贅述。新建完的t_dept表為：

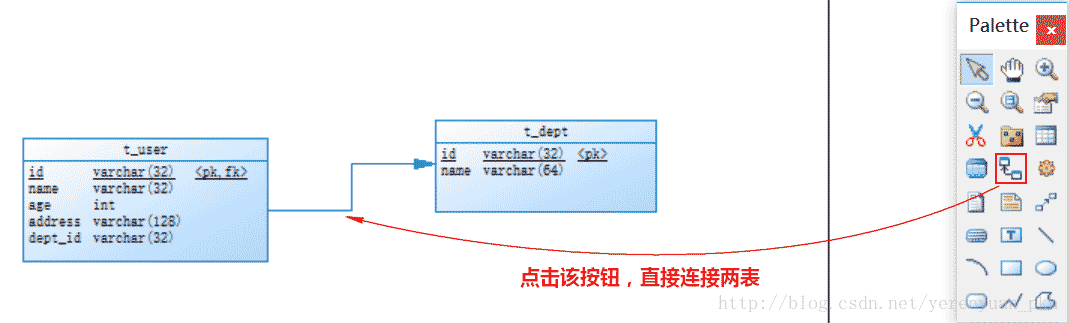

現在就要建立t_user表和t_dept表之間的外鍵關聯關系了，具體做法是在t_user表新創建一列——dept_id，該列引用t_dept表的主鍵id，具體操作如下：

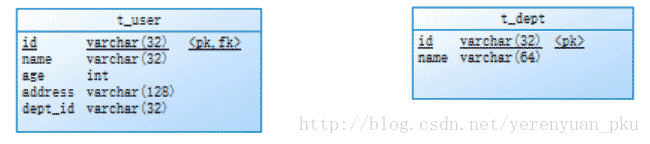

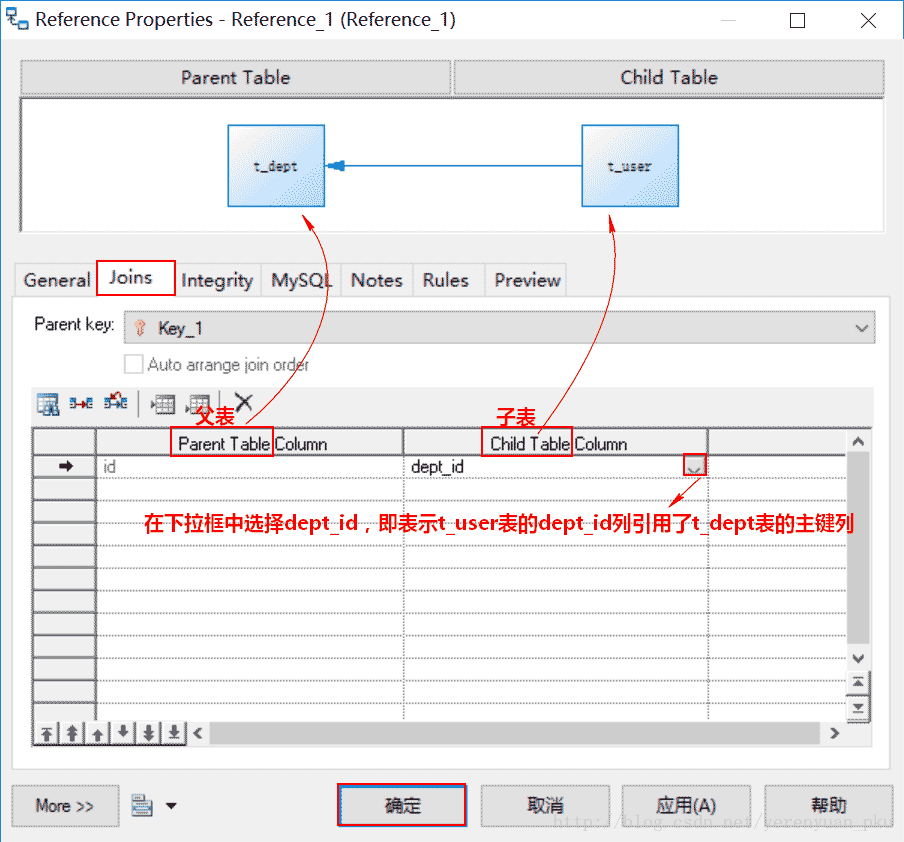

可發現這并不是我們所想要的，因為雖然建立了兩表之間的外鍵關聯關系，但是是t_user表的主鍵(id)引用了t_dept表的主鍵(id)。為了在兩表之間建立正確的外鍵關聯關系，就要雙擊連接線，在彈出的對話框中選擇【Joins】選項卡，如下：

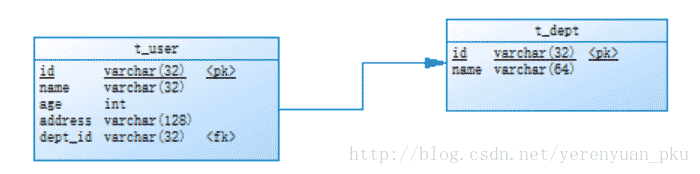

點擊【確定】按鈕，即可如我們所愿：

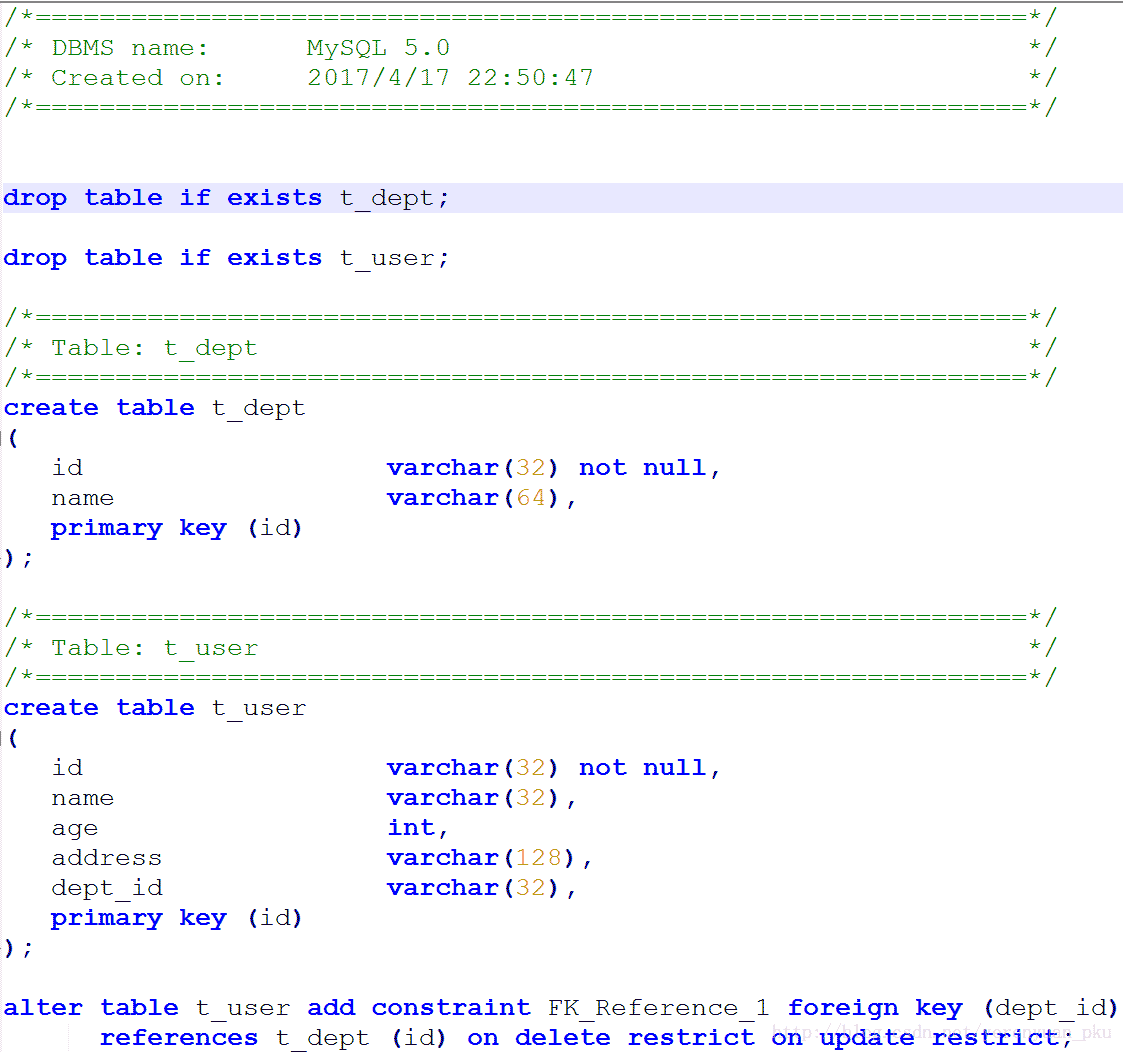

而且建表語句為：

該怎樣將建表語句導入數據庫中，我就不多說了，因為多說無益。
