UG中想要創建零件模型，該怎么創建呢？下面我們就來看看詳細的教程，需要注意的是倒角與開孔的先后次序。

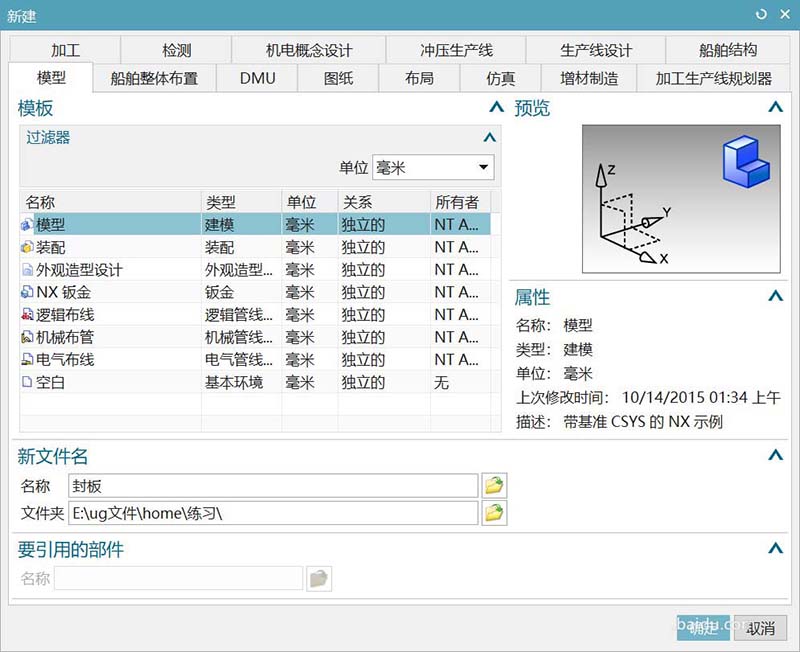

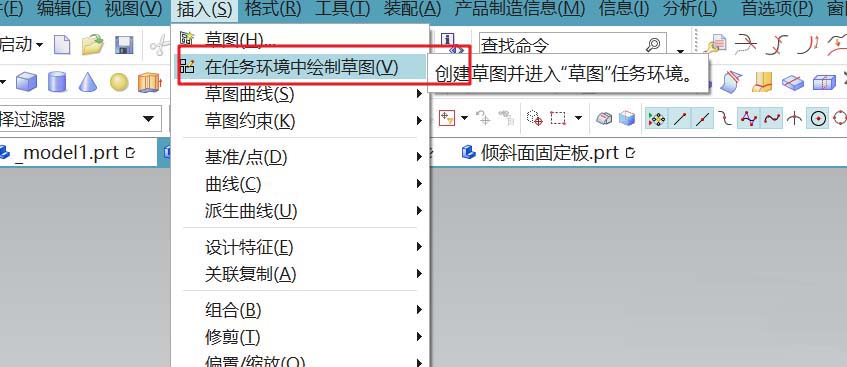

1、新建建模文件，因為有多個拉伸體不能一次拉伸完成，以XY平面為草繪平面，進入草繪模式。

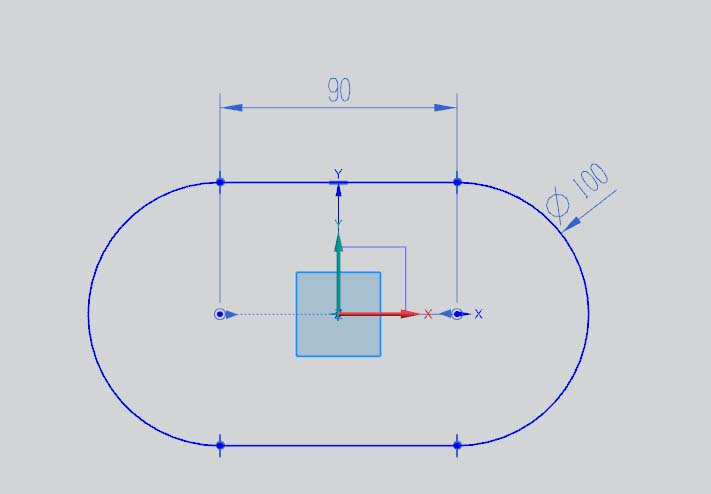

2、用輪廓線繪出大致輪廓，用標注與約束對輪廓線進行定位。具體參數如圖所示。

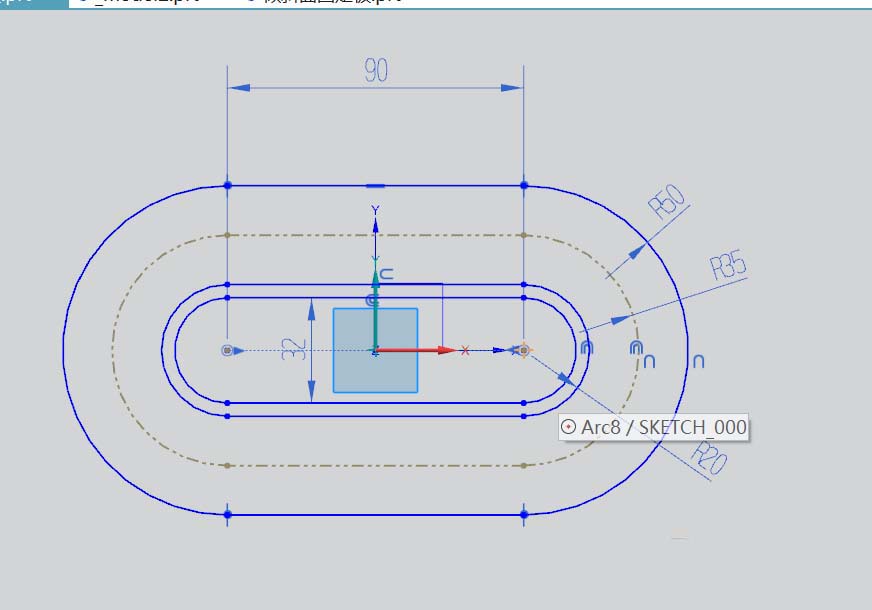

3、用偏置曲線命令，對剛才繪出的輪廓線向內進行多次偏置，得到一組同心的輪廓線。將半徑為35的輪廓線轉為參考線。其它參數如圖所示。

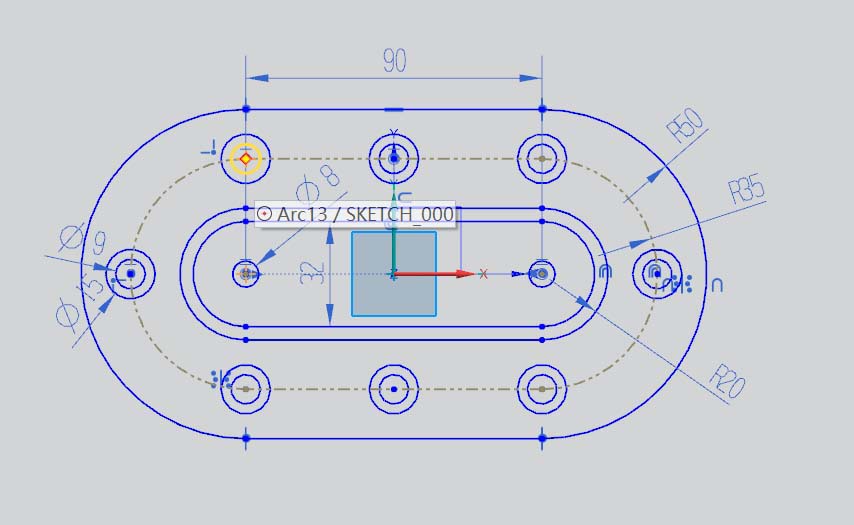

4、根據圖紙所給尺寸，繪出一系列的圓。此為開孔的圓，因較多且不均勻分布，所以先在草圖中繪好會比較方便。

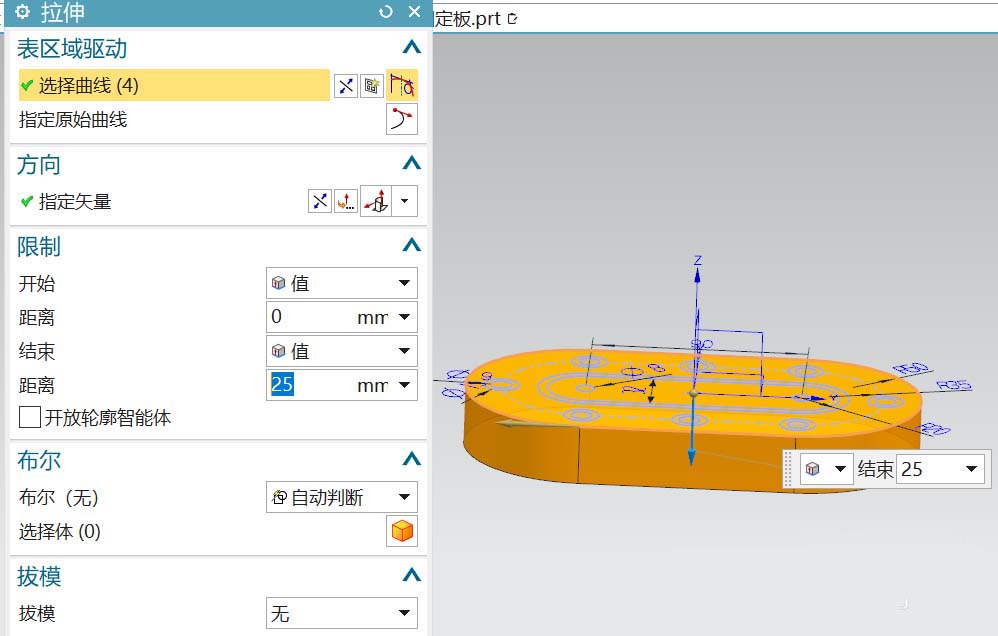

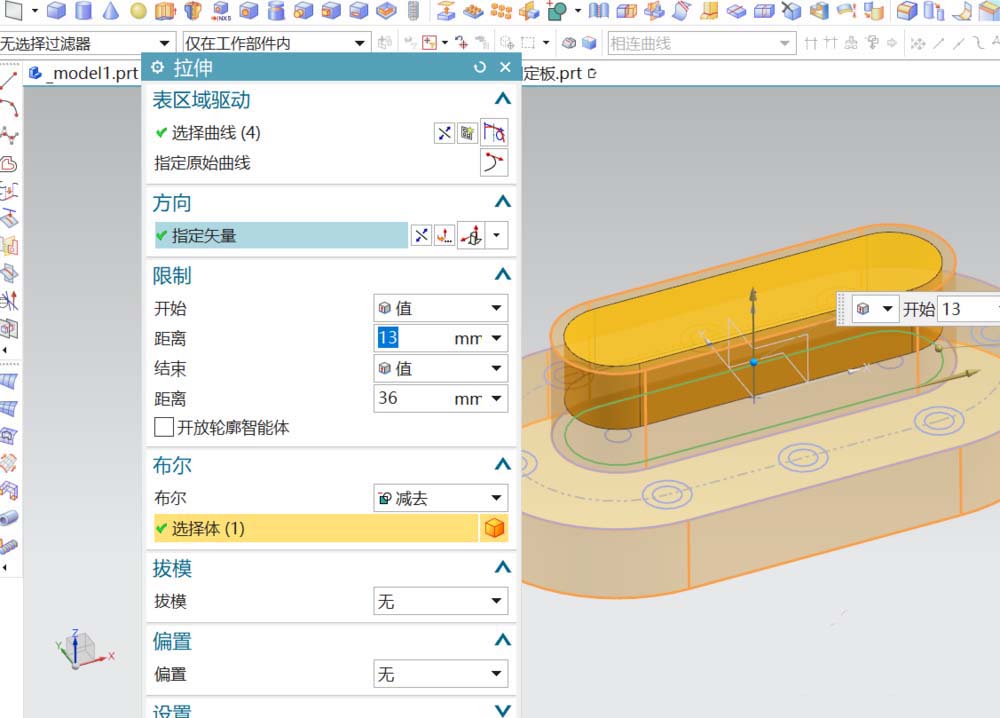

5、選用拉伸工具，分別拉伸三次，將主體構建完成。拉伸最大輪廓時，可向下拉伸，方便二次拉伸時選線，也可將拉伸成的實體隱藏再進行拉伸。

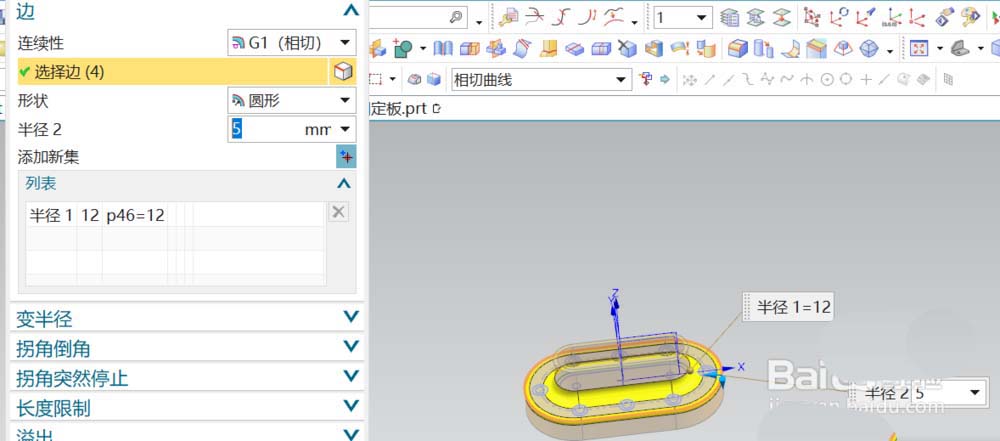

6、在進行開孔前，先將實體凸起處進行倒圓角，因為其圓角過大，如果沒倒圓角就開孔，最后再倒圓角，得到的模型不是理想的。此時可以連同其它要倒圓角的地方一起完成。

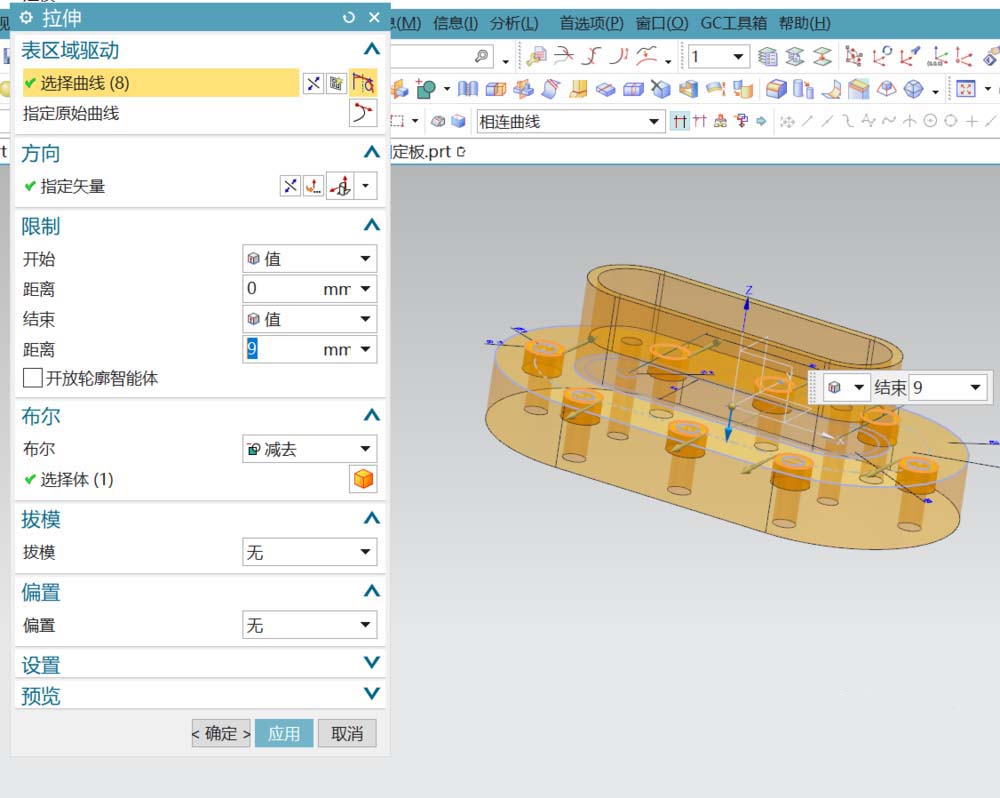

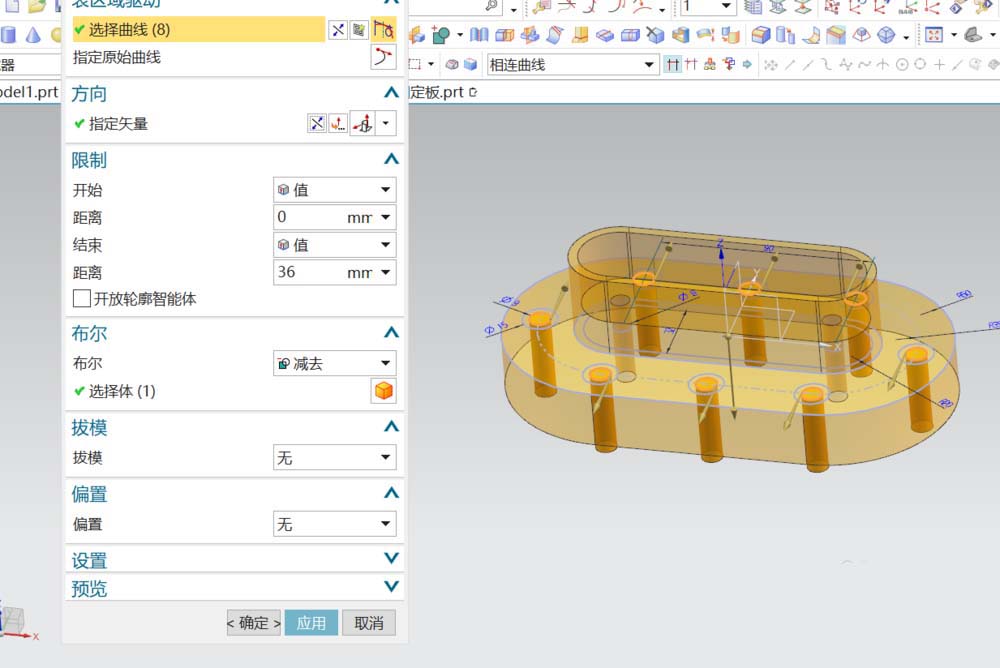

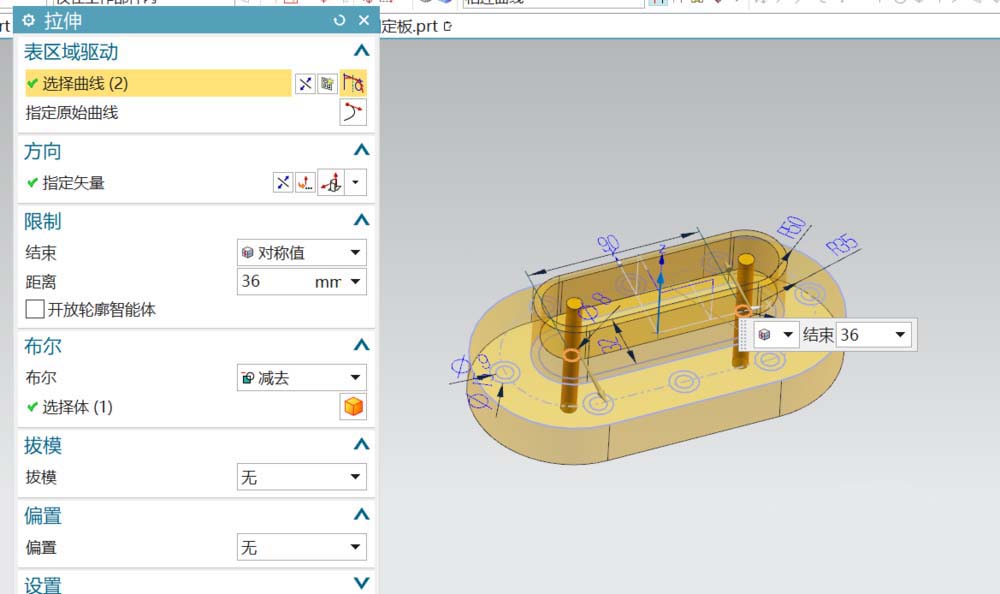

7、選用拉伸命令，對繪好的孔線進行拉伸，選用布爾求差；得到孔的造型，如圖所示。最后對利邊進行倒1的斜角，完成模型。

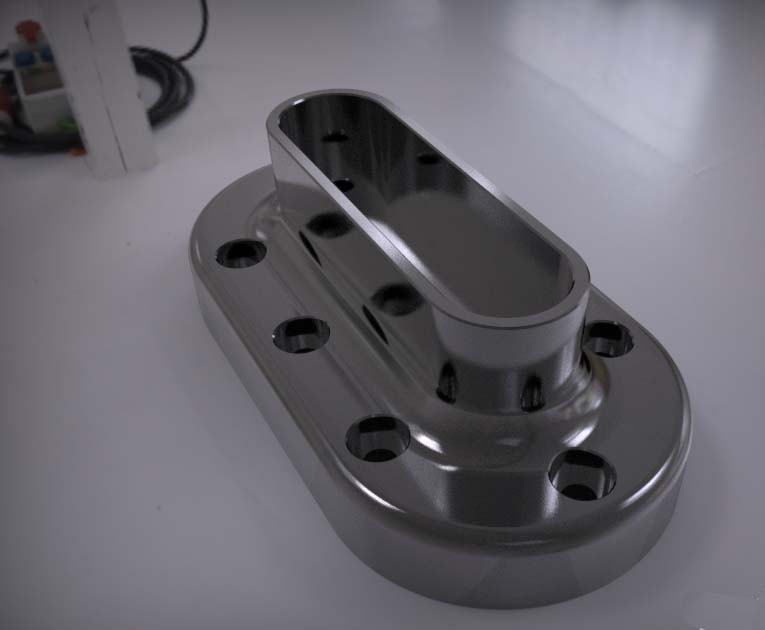

以上就是ug封板零件的建模方法，希望大家喜歡，請繼續關注武林網。
