?英特爾4965模塊令無線登上新高度
2007年5月9日，攜新款酷睿2處理器、GM/PM965芯片組、GMA X3100顯示核心、NAND閃存模塊、4965AG/AGN無線網絡模塊五項改進的英特爾全新一代迅馳處理器技術平臺發布。平臺的改進使筆記本整體性能得到的大幅度提升，尤其體現在筆記本的運行速度和功耗上面，大大解決了以往人們在使用筆記本電腦上遇到的問題。而迅馳每一次升級都會給筆記本產業帶來一次躍進，它正努力讓筆記本真真正正的稱為PC領域的霸主。
在得到改進的五大項目中，最引人注目的除新加入迅馳平臺的NAND閃存模塊外，就屬4965AG/AGN無線網絡了。為何這樣說呢？筆者在開始部分已經敘述了，因?yàn)槿藗兿蛲鶡o拘無束，渴望自由。當然，4965AG/AGN的特色以及特點筆者在前言中先賣個關子，因?yàn)楸疚膶?965AG/AGN的含義、模塊構成、與上一代的區別、網絡支持協議、網絡測試、主動管理技術以及商家用市場需求等多方面完全解析英特爾4965AG/AGN。
全新的無線網絡模塊究竟能給我們帶來什么？答案馬上揭曉……
?1.2：起源：4965的含義與組成部分
隨著本次升級，英特爾推出了代號為Kedron的Intel Wireless 4965系列無線網卡。Kedron的中文含義是“汲淪谷”。單從名字上看，Kedron和Santa Rosa還是有著非常深的淵源的。
Kedron是圣城耶路撒冷東邊的一個山谷，這個山谷將橄欖山與城市隔開，也是著名的“客西馬尼園”的所在地，而Santa Rosa則是美國加州的一個小鎮。除此之外，Kedron這個名字還與中世紀西班牙天主教一位圣女的名字相同。這兩個帶有濃郁宗教色彩的名字搭配在了一起，不知道是一種巧合還是一種必然呢？
?英特爾4965無線模塊的組成
新推出的Intel Wireless 4965系列包括了兩個產品，即4965AG與4965AGN。我們這次用于拆解的是4965AGN模塊，該模塊大小與之前的“迅盤”模塊相同，并且接口也為標準的Mini PCI-E。通過這點我們分析，該4965無線模塊也可以用于前一代迅馳平臺上。但與前代產品不同的是，在MIMO多天線系統的規定下4965AGN無線模塊上有著三個天線插座，分別為：主天線（Main Antenna）、輔助天線（AUX Antenna）、第二輔助天線（AUX2 Antenna）。在實際使用的時候，用戶只要將相應的天線按順序連接即可。

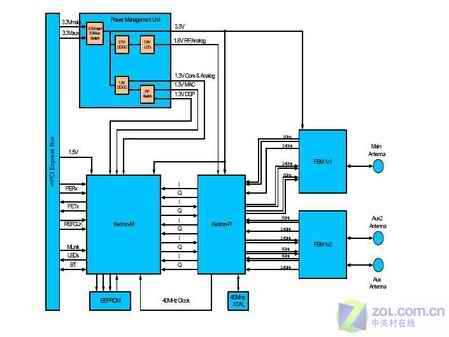

4965AGN的內部架構圖

這塊4965模塊正面與背面均被標識貼紙所覆蓋。也許由于是工程樣品的原因，正面標識僅印刷了英特爾公司LOGO，Intel® Wireless WIFI Link 4965AGN，與MAC地址、TA編號、生產地等相關信息。

揭開貼紙

在標識貼紙下方，模塊的PCB板分為兩部分，首先是裸露在外的一顆BGA模式封裝的編號為PC82535MDE的基帶控制芯片，通過標識我們得知，該芯片的產地為臺灣。相關材料顯示，這塊芯片的開發代號為Kedron-M。而位于其上方較小的一顆24針腳的芯片就是整塊電路的電源控制器（Power Management Unit）。

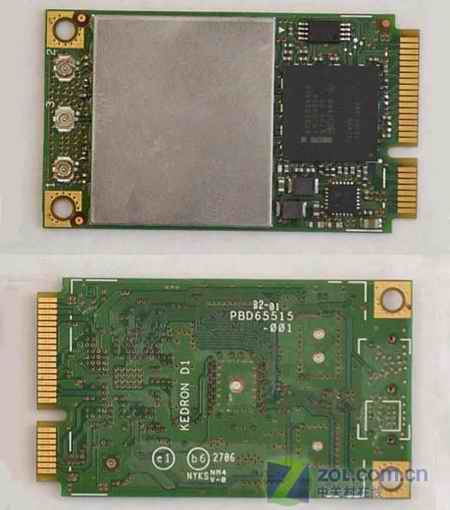

正面、背面
另一部分則隱藏在一塊金屬屏蔽層中，對該屏蔽層強行打開后，可以發現其中隱藏了三顆芯片。除代號為Kedron-R的射頻集成電路（RFIC）具有JC82535MDE的編號外，另兩顆芯片均沒有進行標識。但根據相關資料得知，這兩顆芯片為FEM前端模塊。這次新加入的FEM前端模塊會避免因采用雙頻段而導致的高頻元件數量增多、封裝成本增高以及封裝面積增大等問題，而且能在Mini PCI-E所規定的小尺寸下實現模塊化封裝。
