維修記實：老康柏BGA焊接維修實錄

2020-07-11 15:09:39

字體：大中小

來源：轉載

供稿：網友

雖說HP與康柏合并已有一段時間了，但是在市場上仍可以看到COMPAQ M系列筆記本，如M300 M700等。并且2手筆記本的價格也比以往上漲不少。04年初時M300曾經賣到3800元的高價，并且出現斷貨現象。如今M300 P3 600二手筆記本也才賣到2500元。

這天剛好有個賣二手筆記本的朋友拿來一臺COMPAQ PRESARIO 1920P2的老筆記本電腦前來維修（P2 300 主板自帶64MB 800*600 13.3TFT 4G硬盤）。
故障問題具說是認不到硬盤，通過用吹風機簡單處理后，有時候可以檢測到硬盤，找我們幫忙BGA焊接。我拿到本本后才發現筆記本不能開機，初步判斷有可能兩種可能
一：在用吹風機過程中把南橋吹壞（一些不帶恒溫的吹風機溫度會突然升高或降低對芯片有一定的影響）；
二：人體上的靜電也會把芯片擊壞。接著我們把主板拆出來看看里面的結構和故障所在點。

首先在鍵盤下方有兩個比較隱蔽的小塑料膠固定鍵盤，只要用工具推開鍵盤就可以輕松拆下。許多筆記本其實也是靠這些塑料膠固定鍵盤的，但仍有少數是用螺釘固定一般在本本的后面有2-3個螺釘固定，所以一般用戶自己拆鍵盤要小心看清楚本本鍵盤是否有螺釘或塑料膠固定。

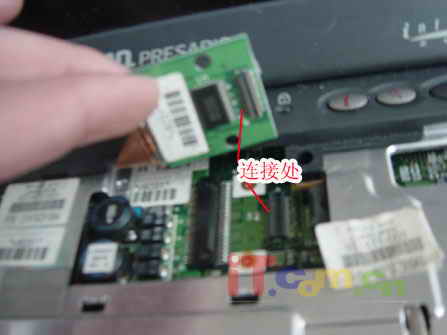

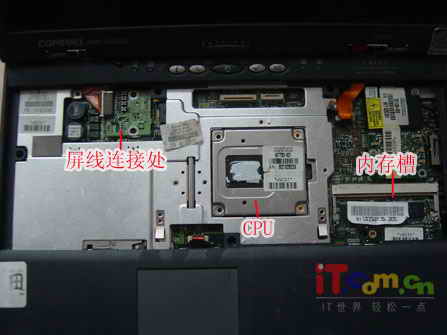

拆開鍵盤后我們可以看到右下方有一個空的內存插槽，目前我們所見到的內存槽大多都是在筆記本背面。在筆記本另一邊大家是否看到了屏線的連接位置和一般的屏有所不同，大多數筆記本的屏線連接處都是接到主板上的，但這款筆記本卻是在原主板上另增加一塊線路板，線路板上集成了顯示轉換芯片（顯卡輸出電壓致使這芯片輸出4組同步信號上液晶屏起顯示顏色作用）我們每天都要翻合液晶屏，時間久了這電路板會不會因為震動的問題而松動呢？或這點就是設計上的不足吧！不過任何東西都不會有十全十美的。

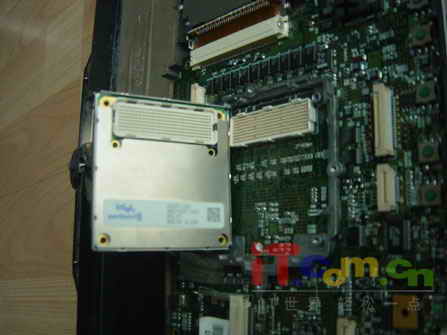

大家猜猜這個是什么！INTEL P2 300CPU 又是一款特殊的CPU相信大家沒看過吧！獨特的密封式設計四周鐵片和主板上的鐵片相連對散熱起了非常重要，但是對于升級CPU的話就比較難了市場上極為少見。

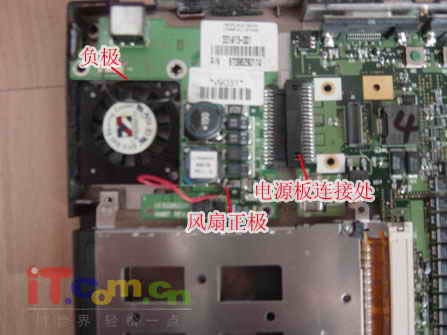

看風扇已經給他們改裝過的，利用電源輸入變壓后二極管電壓的3-5V把風扇正極接上負極接地，改裝過的風扇會在開機的一瞬間轉動直到關機后才停止轉動，不會因為散熱問題而造成死機（但是筆者在這里不建議大家這樣做，這樣對主板上的芯片電壓輸出有影響，大大縮短了芯片的壽命和性能，而且對溫控芯片的輸出有一定的影響，嚴重的有可能會導致其他問題出現）。
所以使用者在遇到筆記本有問題的時候應當慎重考慮正確選擇維修站檢測以免因小失大。電源板用針插式和主板相連接，其他筆記本的電源板多數集成在筆記本主板上，所以這款本本的隱患還真的不少啊！
