筆記本電腦硬件維修一般步驟

2020-07-11 14:54:59

字體：大中小

來源：轉載

供稿：網友

1。詢問顧客故障原因，檢查機器的外觀有無劃傷破損，重要配件（內存、硬盤、CPU）要做記錄，向客戶確認方可拆機檢測（不保障恢復原故障）
2、將主板拆出檢測
①目檢：檢查主板有無明顯燒壞、氧化、腐蝕、斷線、缺料、錯料、裝反
②用可調電源通電：
a.待機電流：0.00~0.12A

待機電流0.4~0.7A
排除自動觸發，有短路（可能是自動觸發，否則有短路，測CPU核心供電看是否自動觸發）

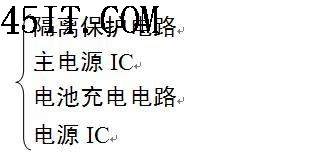

c.待機大電流：短路

③觸發電流：電流上升（代表觸發）
a.電流上升達不到正常值
原因：有DC-DC電路沒工作（測電感，哪個電感沒電壓，查其線路）
b.電流上升后瞬間掉電
假不觸發（或觸發掉電）：
原因：有DC-DC電路沒工作/沒有裝CPU或假負載/短路

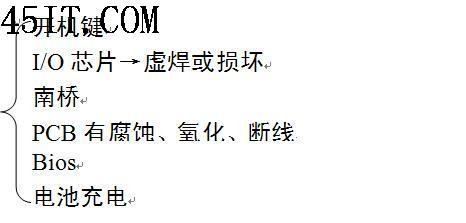

c.電流不跳變：不觸發
原因：

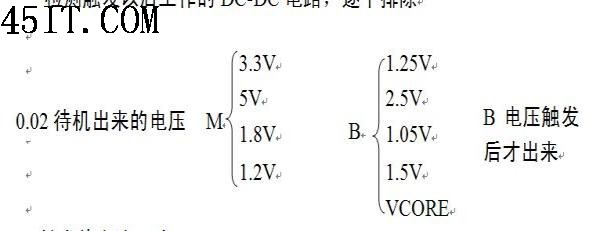

d.觸發大電流：
檢測觸發以后工作的DC-DC電路，逐個排除

e.觸發待電流下降
原因：短路

④檢測是否跑CPU
不跑：a. CPU本身壞b. CPU工作條件（供電、時鐘、PG、復位）
d.南橋e.對地打阻值（CPU座、北橋）
f. Bios g. I/O（先托錫） h.接口芯片
⑤檢測是否跑內存
不跑：a.內存本身b.內存工作條件（供電、時鐘、系統管理總線）
c.對地打阻值（內存槽、北橋、AMD CPU座）
d. Bios e. I/O f.安全芯片（IBM要裝）
g.南橋h.接口芯片（網卡、PC卡、1394……）
⑥檢測是否跑顯卡
不跑：查供電、顯卡、顯存

3、判斷故障位置：
①短路：拆/電擊②CMOS電池放電
③對芯片托錫/放電④替換法
4、全功能測試→考機
