本次所提針對的是僅帶有空閑mini PCI-E插槽的機型，這類機型也比較常見，尤其是一些國際品牌的機型。有了mini PCI-E插槽，按照上期的方法添加3G網卡和手機卡插槽，此時僅需要加裝3G天線就大功告成了。

　　根據需要購買天線

　　筆記本天線的價格非常便宜，一般雙條的價格不會超過10元，大家在淘寶上使用“WWAN天線”關鍵詞能很輕松搜索到很多產品。大家在購買時可以根據需要選擇2個接頭或單個接頭的3G網卡天線，接頭形式為IPX接頭，不是臺式機網卡那種帶有螺紋的。

　　傳統天線：對于傳統的3G網卡天線，最需要考慮的問題就是厚度。現在的筆記本頂蓋越做越薄，同時液晶屏到頂蓋內側上邊緣的寬度也越來越窄，所以大家在購買前需要和商家好好核對一下數據是否能安裝。不過按照筆者的經驗，目前市面上還有一種薄膜天線在銷售，也就是PCB印刷天線，同樣也適合于3G網卡，頂蓋太薄的機型可以考慮此類產品。

　　免拆機天線：顧名思義，和傳統天線相比，免拆機天線不需要安裝在頂蓋內部，它的天線線纜要短一些，天線的振子經過特別設計，一般都比較小巧或者是軟性材質，大家可以根據需要將其放在筆記本底蓋或者機身內任何空閑的地方，而且部分產品的振子還帶有絕緣設計，不用擔心短路，單根價格一般在10元左右。

　　對于此類天線建議大家購買線纜稍長的產品(相對于免拆機天線線纜2cm左右的長度而言，傳統天線的線纜長度一般在45cm~80cm之間)，因?yàn)檫@樣可以更靈活地安排放置天線的位置，如安放在3G網卡附近(此位置位于PCB電路板下方，信號衰弱會比較明顯)。如果希望獲得更好的信號強度，可以考慮安裝在轉軸兩側。事實上現在很多筆記本的WiFi天線就采用了這種設計，這樣可以避開PCB電路板對信號的屏蔽作用，對于那些采用全金屬頂蓋的機型也能規避全金屬頂蓋的屏蔽作用，用此方式升級能減少拆機工作量，降低風險。

　　傳統天線需要考慮振子的厚度和高度

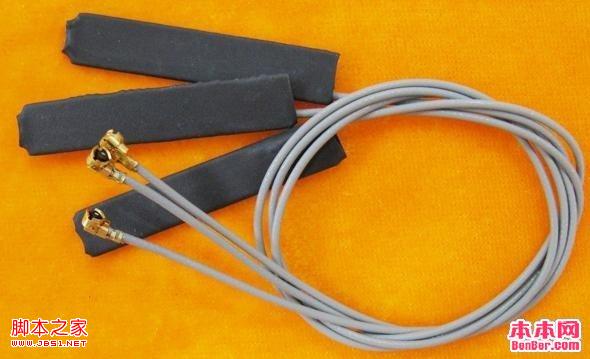

　　免拆機天線的振子設計都比較小巧，而且是以單條的形式存在的

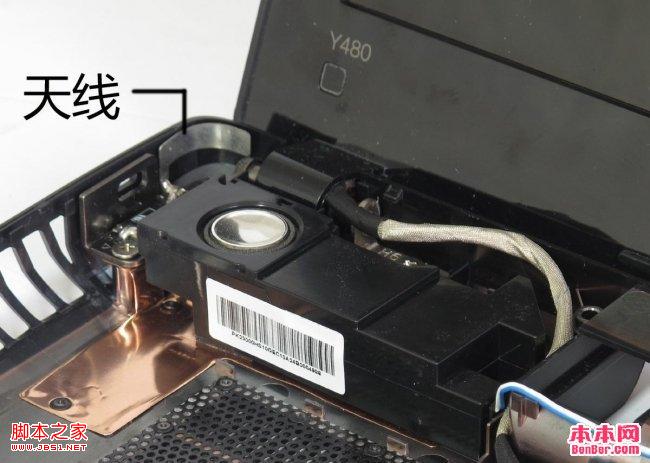

　　現在市售的部分筆記本天線也設計在了轉軸兩側的邊緣位置

　　天線安裝很簡單

　　對于免拆機天線而言，它的安裝方法非常簡單，在這里就不再贅述。不過為了獲得更好的信號接收能力，如果大家所用筆記本的頂蓋滿足安裝條件并且已經過保的話，建議選擇傳統天線。安裝方式相對而言還是比較容易，只是步驟較多，涉及到C殼和頂蓋的拆解。由于在前一個系列《電腦報》已經連續5期對筆記本機身的拆解進行了講解，因此在這里筆者會將重點放在頂蓋的拆解和天線的安裝上。具體操作步驟見圖解。

　　第一步：拆卸頂蓋邊框。根據頂蓋厚薄的不同，有些頂蓋的屏幕邊框沒有固定螺絲，有些會采用一些裝飾片或者減震橡膠墊擋住螺絲。用刀片等工具扣掉這些裝飾片，拆掉邊框四周的全部螺絲。然后用手扣住屏幕邊框內側逐漸發力，依照頂端、兩側和底端的順利逐漸分離屏幕邊框。

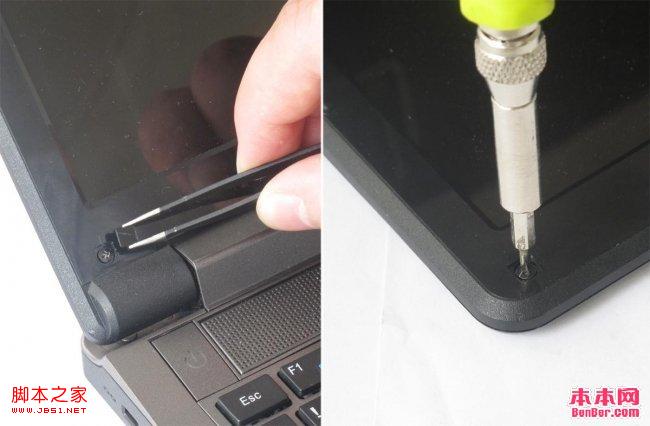

　　取掉螺絲表面的裝飾片，并拆到邊框四周的全部螺絲

　　第二步：分離屏幕和轉軸間的連接。為了方便走線需要將屏幕和頂蓋分離，屏幕轉軸上一般有一顆或多顆固定螺絲，這些螺絲很容易發現和拆解，拆掉這些螺絲后頂蓋會和屏幕分離，只是要注意，拆解掉了大部分螺絲后需要用物體拖住頂蓋，防止單顆螺絲受力因受力過大而損壞頂蓋。

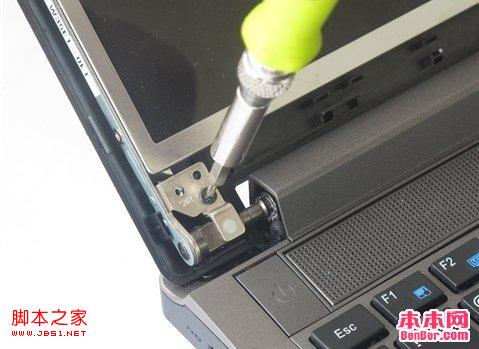

　　拆掉轉軸兩側和屏幕頂端兩側的固定螺絲

　　第三步：安裝天線振子并走線。機身拆解的詳細步驟內容請用手機掃描右上方二維碼或直接訪問鏈接閱讀，這里筆者著重講解天線的安裝。如果線纜過長，天線布線我們需要掌握一個原則，從頂蓋區域開始安裝，即先安裝天線振子，然后將接頭放置在mini PCI-E插槽附近，接頭另一端順著mini PCI-E插槽走線，大概估計機身內部走線需要的長度，將多余的天線線纜隱藏在屏幕頂蓋內側。

　　安裝天線時，可以根據實際情況將天線安裝在屏幕頂端或邊緣，首先撕掉天線背面的不干膠，將其粘貼在頂蓋內側，對于超薄頂蓋的機型，天線線纜可能無法通過屏幕和頂蓋之間的縫隙走線，此時可以考慮沿著屏幕邊緣走線。如果屏幕邊緣比較窄或者有其他線纜已經占據了位置，兩根3G天線也可以考慮從兩側走線，并從兩個轉軸分別引入機身內部。

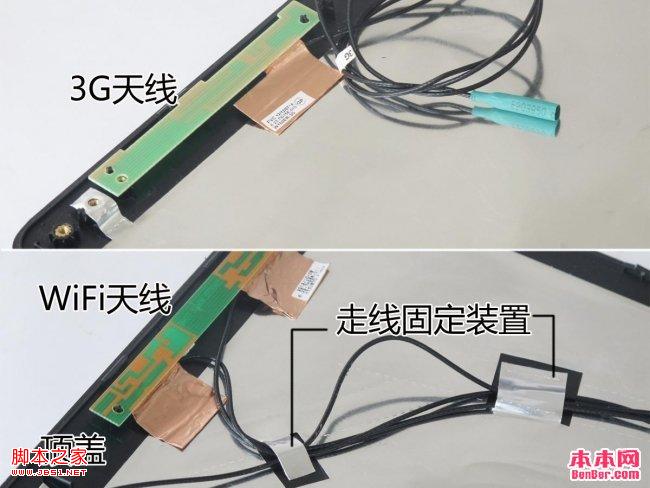

　　安裝好3G天線并順著WiFi天線原有的走線固定裝置走線

　　第四步：將線纜穿過轉軸。此步驟是天線安裝過程中比較重要的一步，如果安裝不合理會導致屏幕邊框安裝不到位甚至是筆記本后續開合出現問題。由于不同的機型設計方式不同，所以最簡單的方法是按照筆記本現有的屏線或者WiFi天線走線方式走線，同時根據走線空間的多少選擇左轉軸還是右轉軸走線，因此需要大家購買線纜比較長的天線。對于示范機型，我們將單根3G天線的線纜順著屏幕背部走線，并從右側穿過轉軸下方，2個90度轉折后引入機身(如白色蛇形線)。

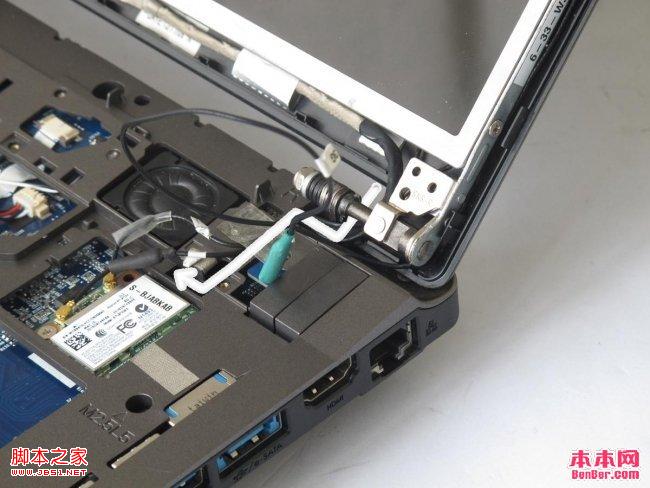

　　將天線線纜繞過轉軸，順著白色蛇形線線路走線

　　第五步：固定并安裝天線。此時天線線纜布線工作已經完成，用塑料膠布將天線固定好，，并及時回裝筆記本。

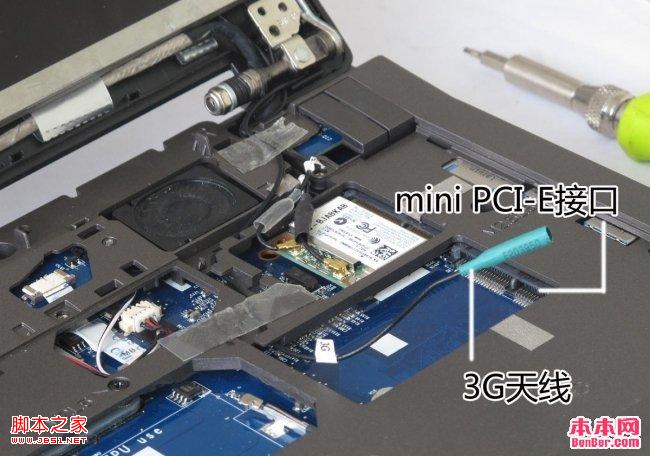

　　將天線引導至mini PCI-E插槽附近即可
