現在筆記本的種類日益繁多，人們對于筆記本電腦的要求也從關心配置轉變到注重外觀以及性價比。前不久我們剛剛評測了一款令人驚艷的筆記本——海爾凌越S4，它的表現非常出色令我們的作者大呼意外，這次我們就將它拆開，看看內部的設計構造是否同樣讓人感到驚艷！

海爾凌越S4深度拆機圖解步驟

1/38

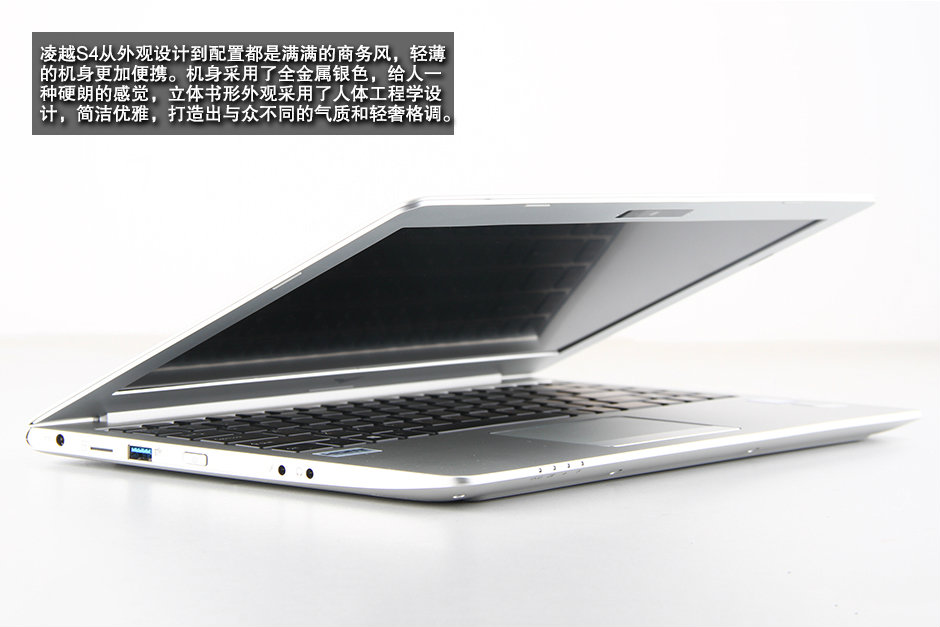

凌越S4從外觀設計到配置都是滿滿的商務風,輕薄的機身更加便攜。機身采用了全金屬銀色,給人種硬朗的感覺,立體書形外觀采用了人體工程學設計,簡潔優雅,打造出與眾不同的氣質和輕奢格調。

2/38

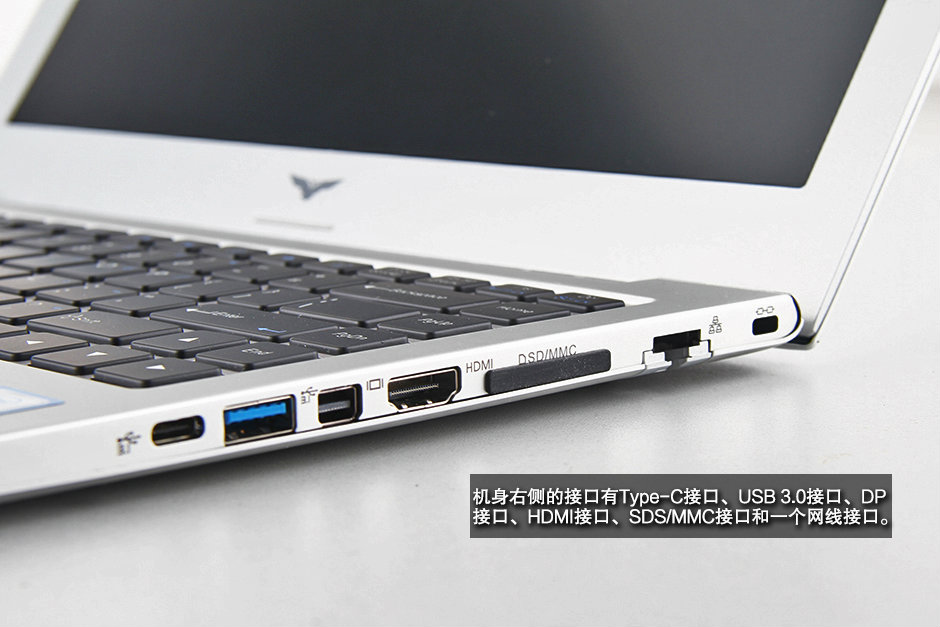

機身右側的接口有Type-C接口、UsB30接囗、DP接口、HDM|接口、 sds/mmc接口和一個網線接口。

3/38

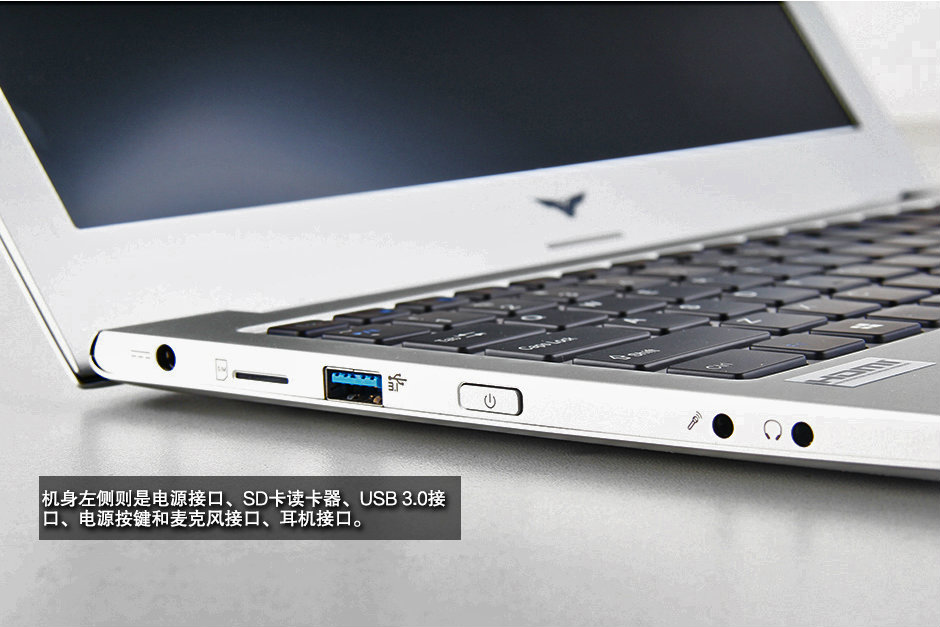

機身左側則是電源接口、SD卡讀卡器、USB30接口、電源按鍵和麥克風接口、耳機接口。

4/38

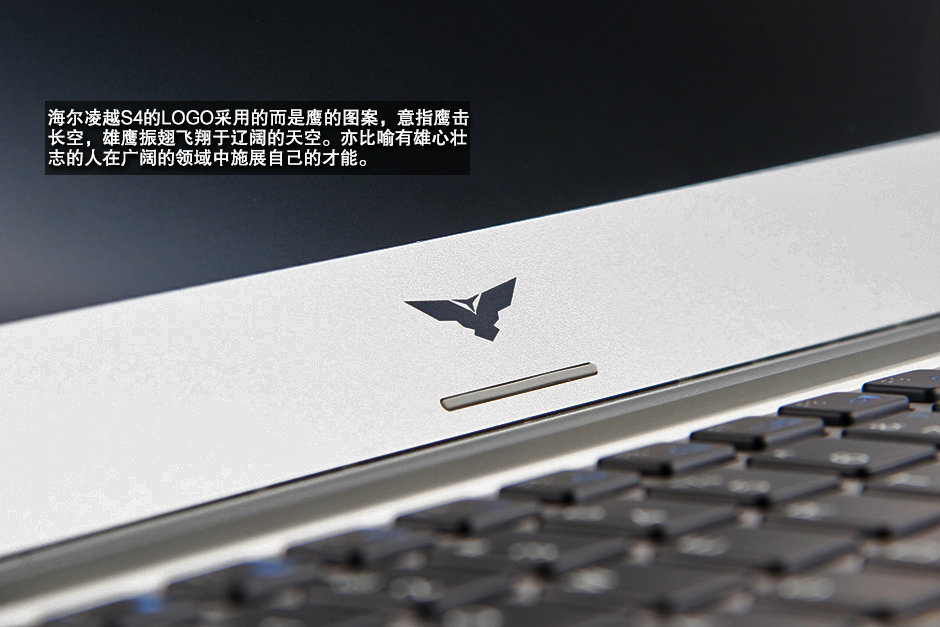

海爾凌越S4的LOGO采用的而是鷹的圖案,意指鷹擊長空,雄鷹振翅飛翔于遼闊的天空。亦比喻有雄心壯志的人在廣闊的領域中施展自己的才能。

5/38

6/38

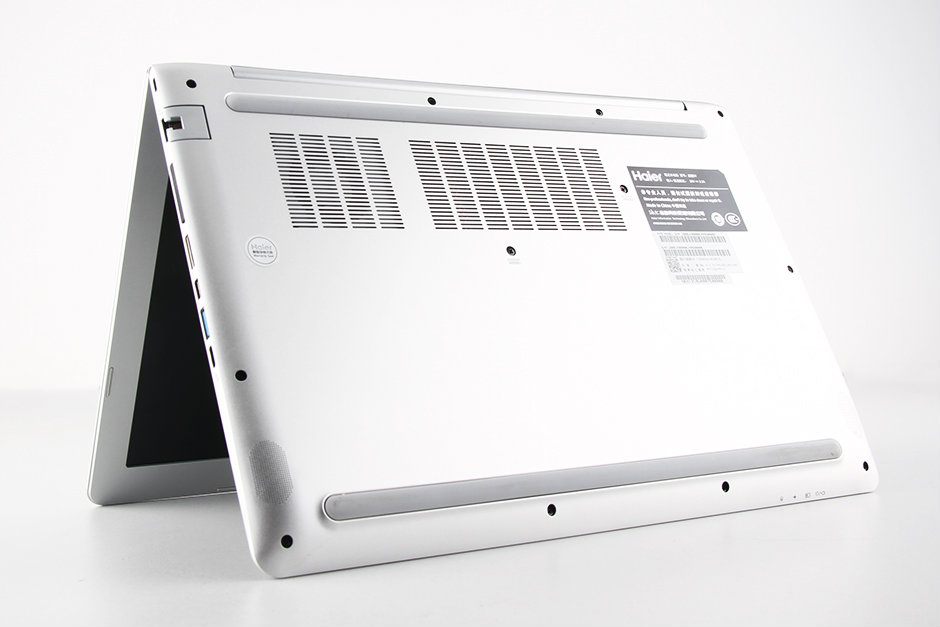

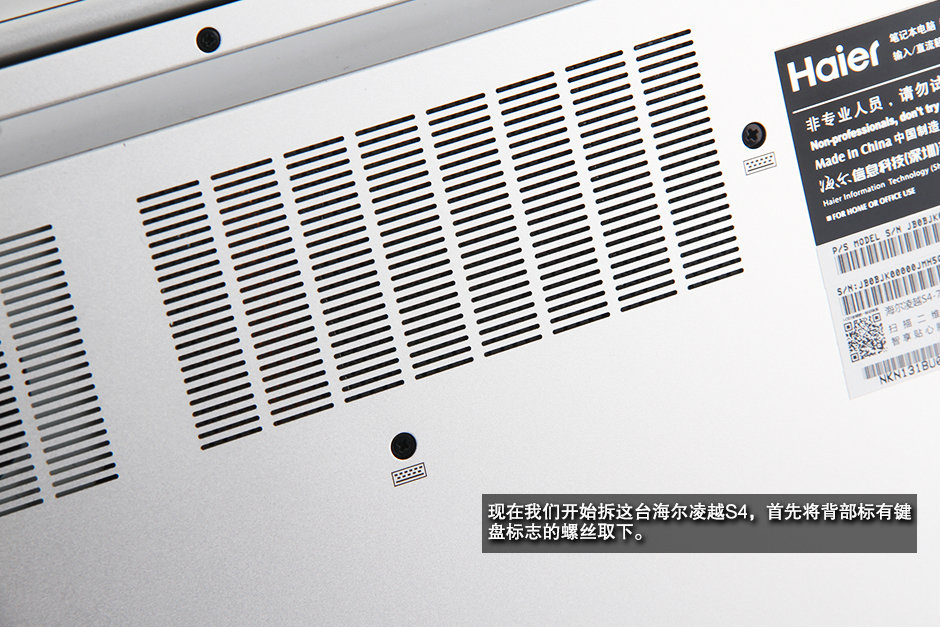

現在我們開始拆這臺海爾凌越S4,首先將背部標有鍵盤標志的螺絲取下。

7/38

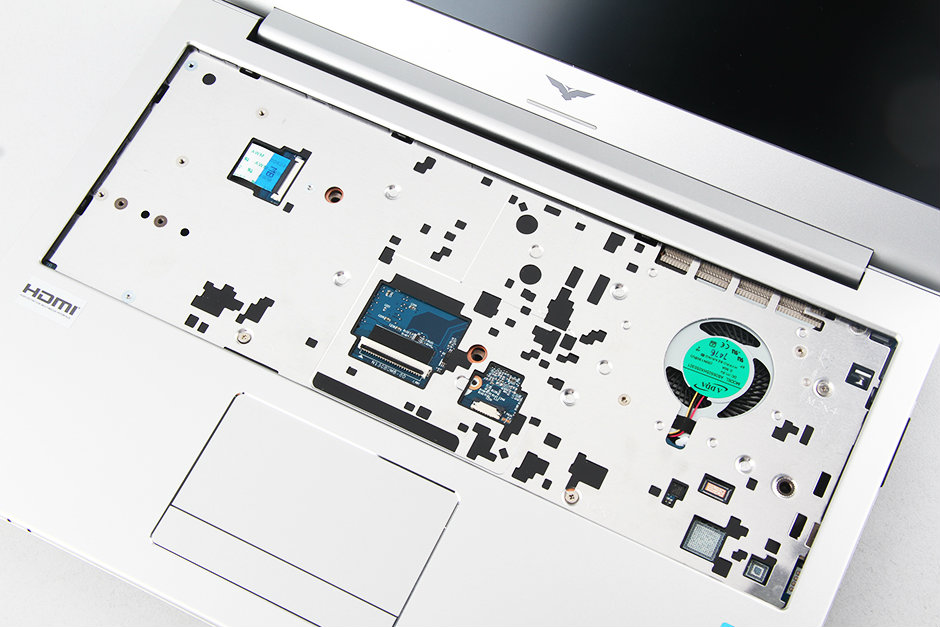

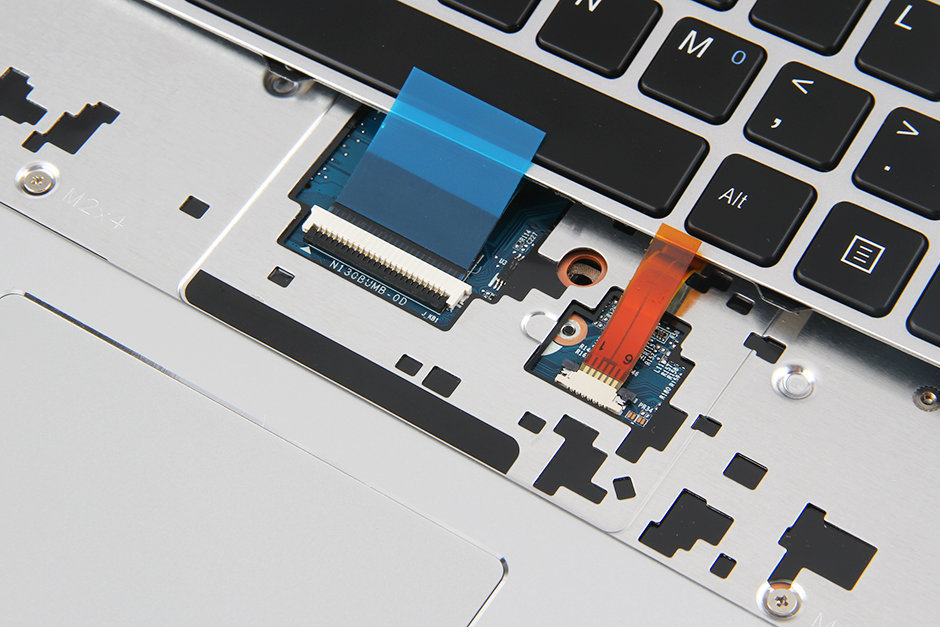

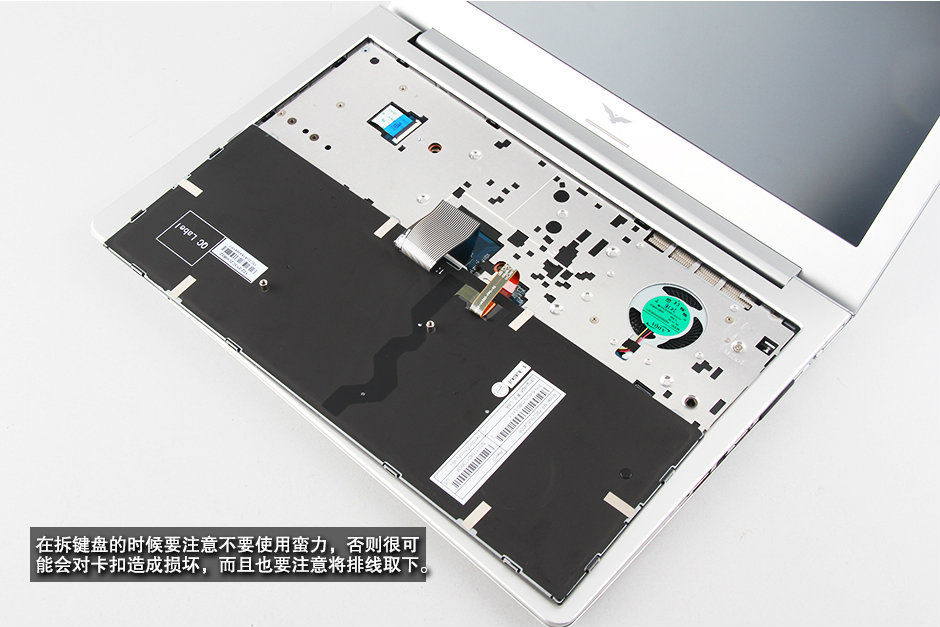

在拆鍵盤的時候要注意不要使用蠻力,否則很可能會對卡扣造成損壞,而且也要注意將排線取下。

8/38

9/38

10/38

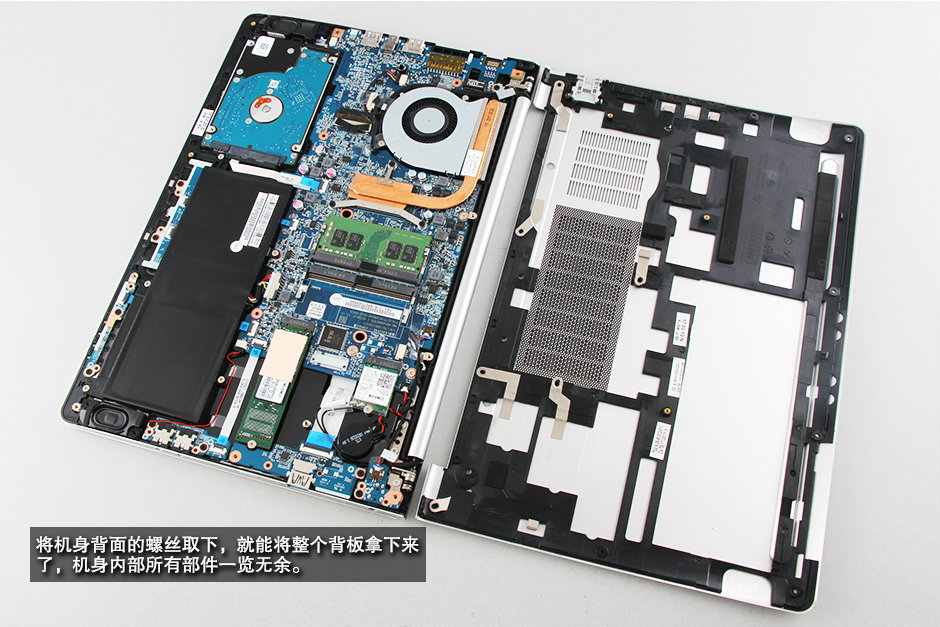

將機身背面的螺絲取下,就能將整個背板拿下來機身內部所有部件一覽無余。

11/38

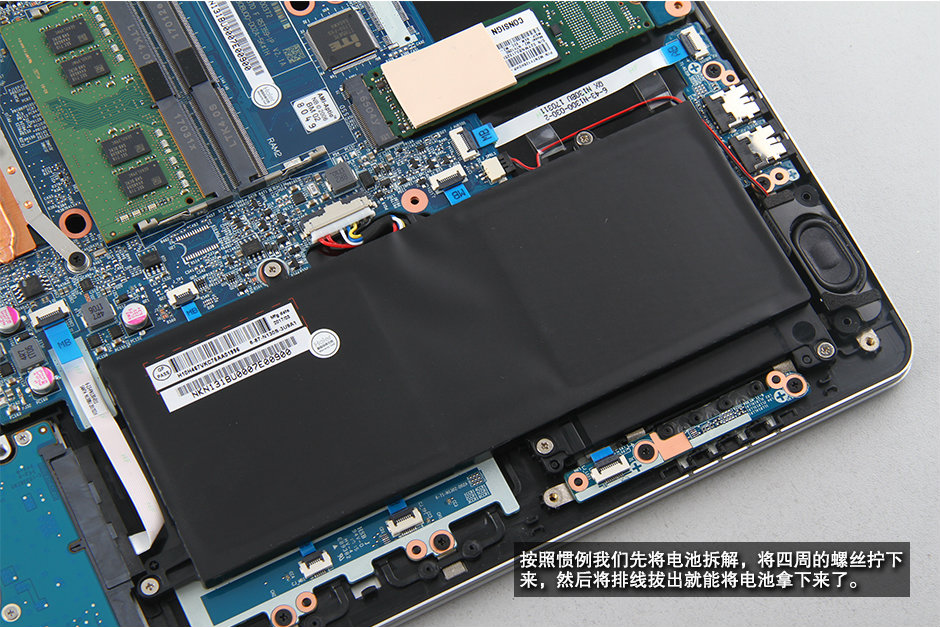

按照慣例我們先將電池拆解,將四周的螺絲擰下來,然后將排線拔出就能將電池拿下來了。

12/38

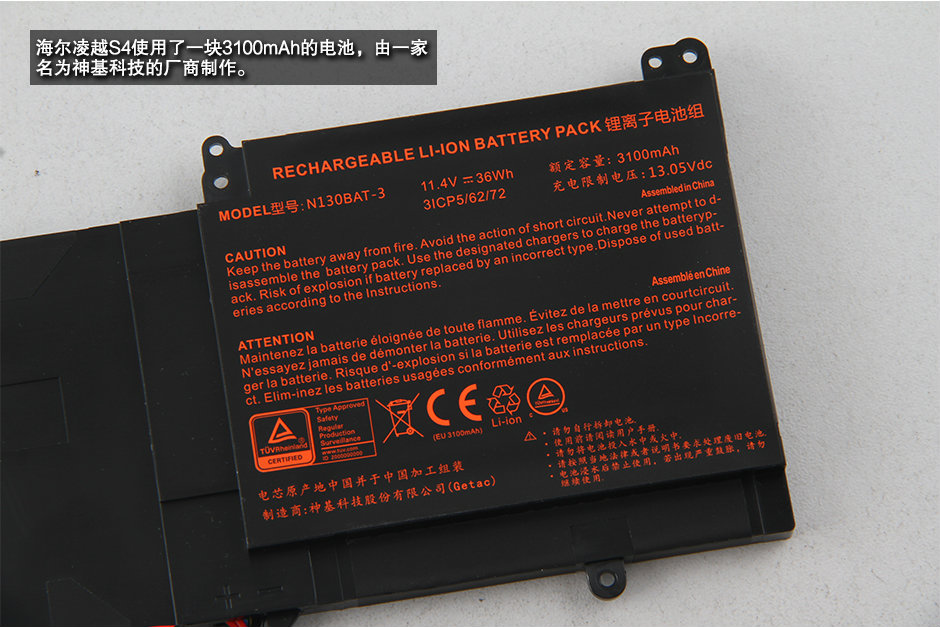

海爾凌越S4使用了一塊3100mAh的電池,由一家名為神基科技的廠商制作。

13/38

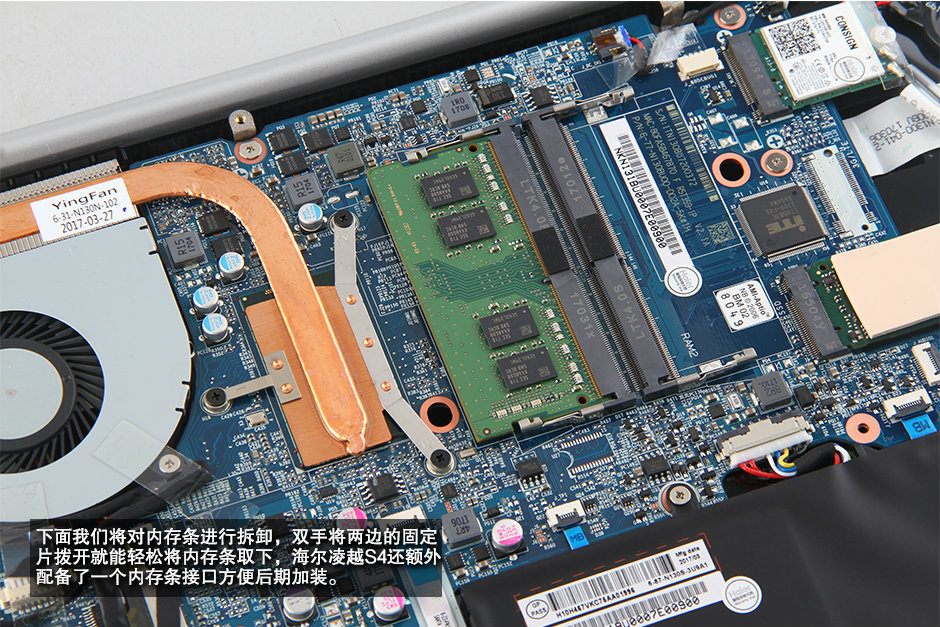

下面我們將對內存條進行拆卸,雙手將兩邊的固定片撥開就能輕松將內存條取下,海爾凌越S4還額外配備了一個內存條接口方便后期加裝。

14/38

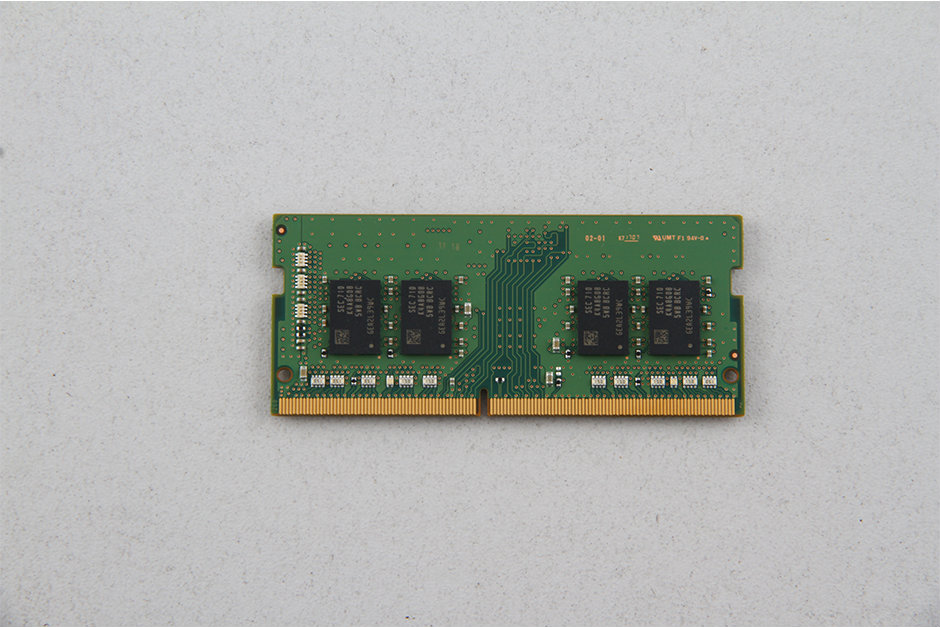

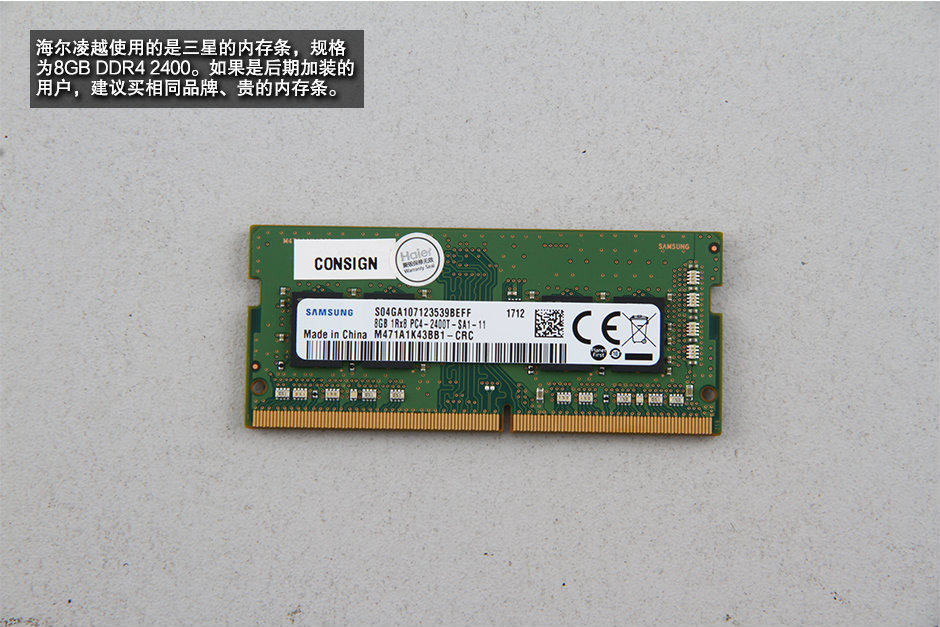

海爾凌越使用的是三星的內存條,規格為8 GB DDR42400。如果是后期加裝的用戶,建議買相同品牌、貴的內存條。

15/38

16/38

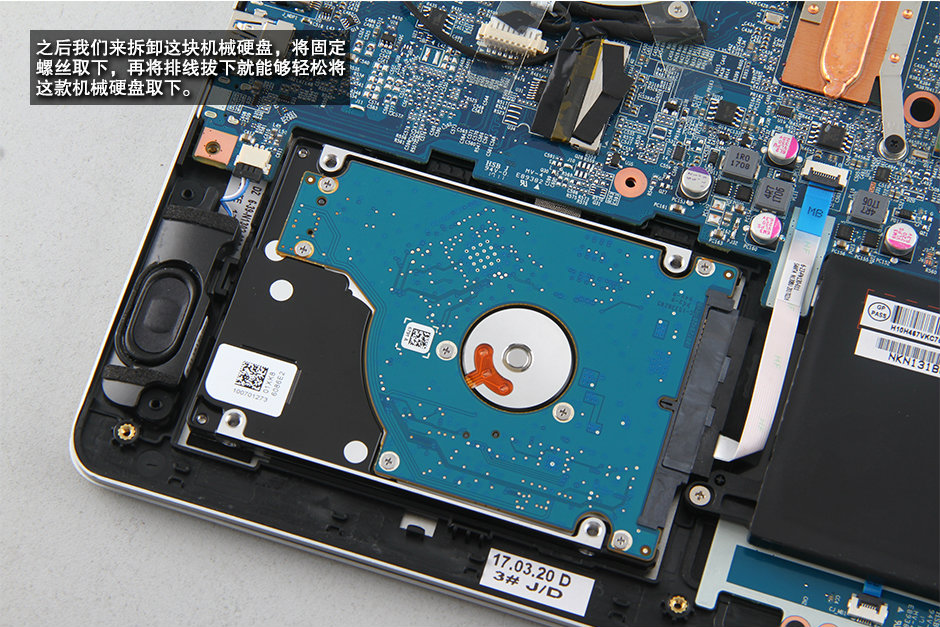

之后我們來拆卸這塊機械硬盤,將固定螺絲取下,再將排線拔下就能夠輕松將這款機械硬盤取下。

17/38

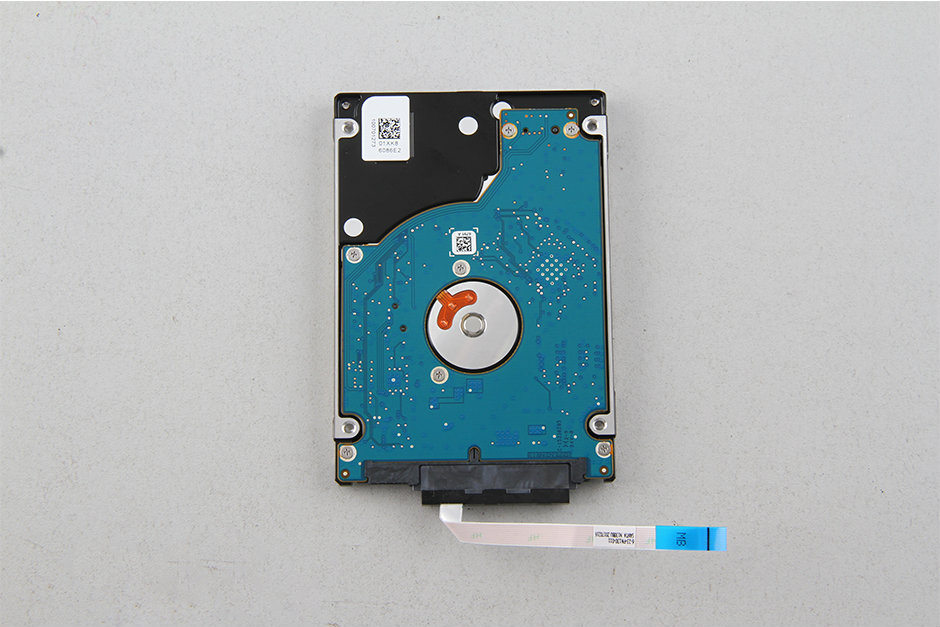

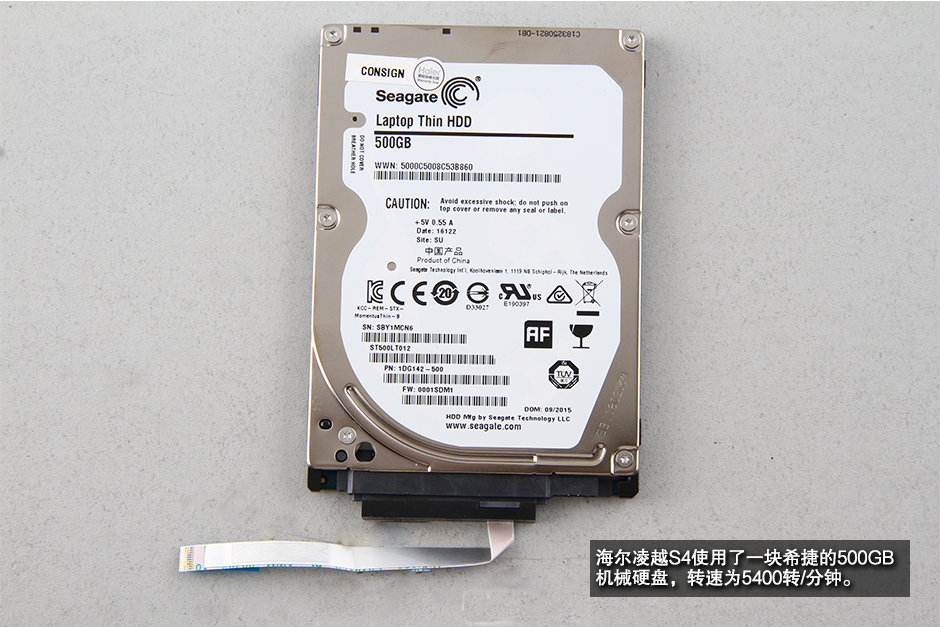

海爾凌越S4使用了一塊希捷的500GB機械硬盤,轉速為5400轉分鐘。

18/38

19/38

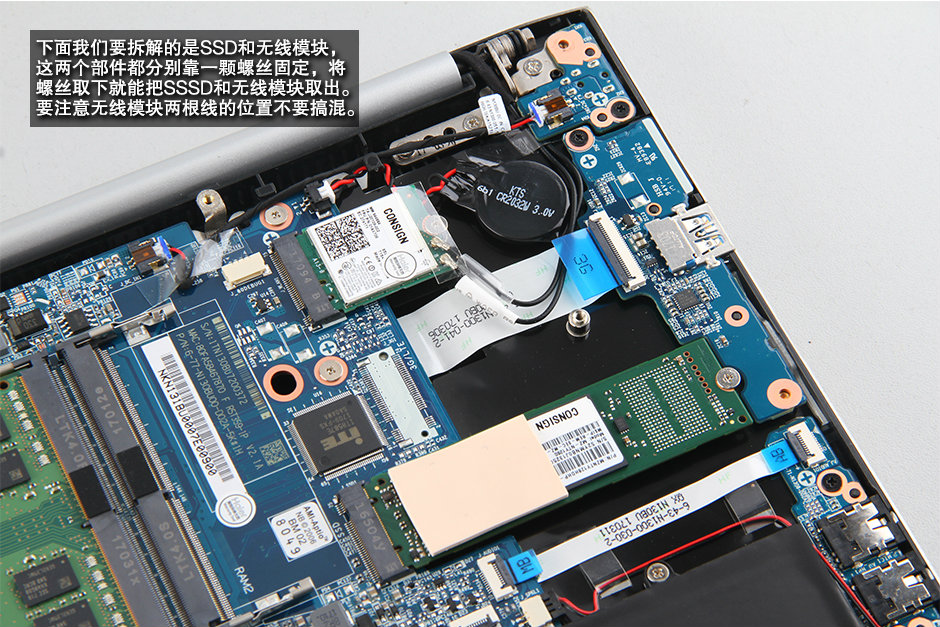

下面我們要拆解的是SSD和無線模塊,這兩個部件都分別靠一顆螺絲固定,將螺絲取下就能把SSSD和無線模塊取出。要注意無線模塊兩根線的位置不要搞混。

20/38

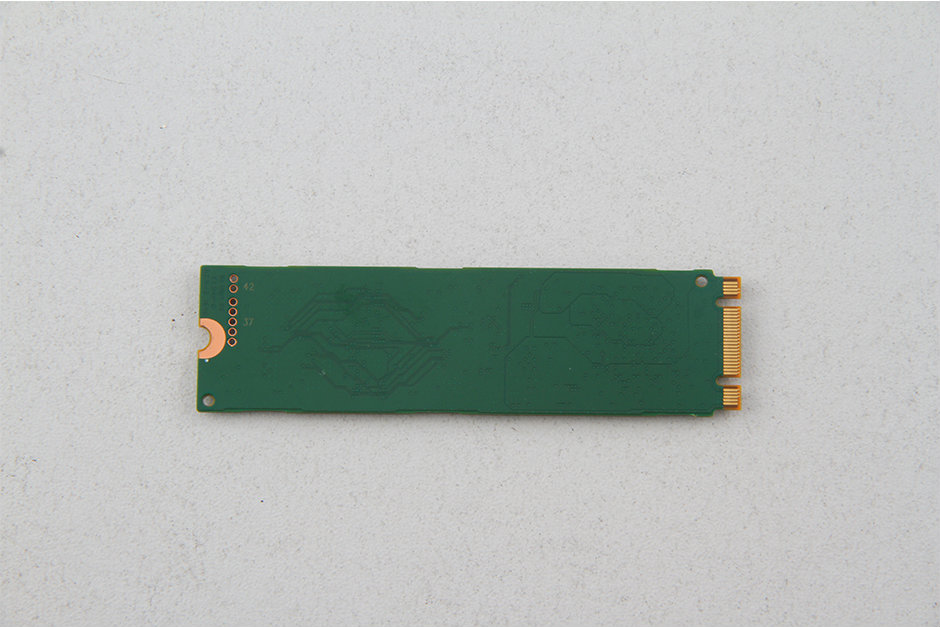

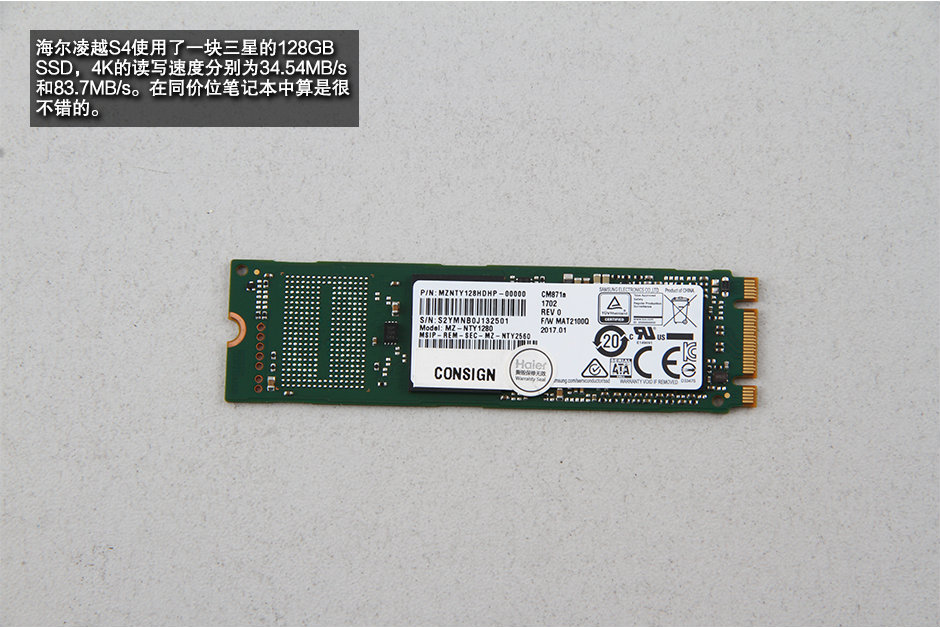

海爾凌越S4使用了一塊三星的128GBSSD,4K的讀寫速度分別為3454MB/s和837MB/s。在同價位筆記本中算是很不錯的。

21/38

22/38

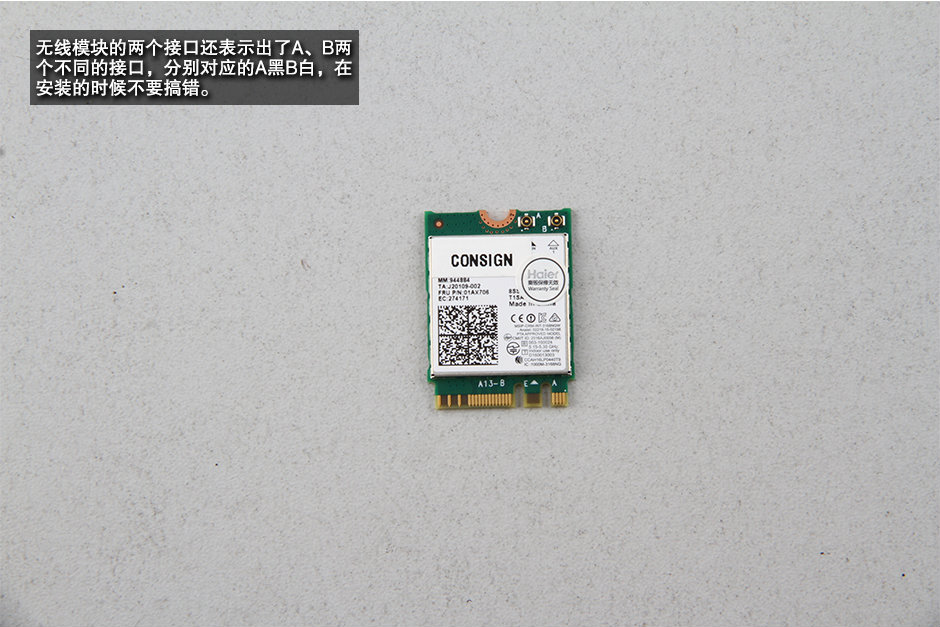

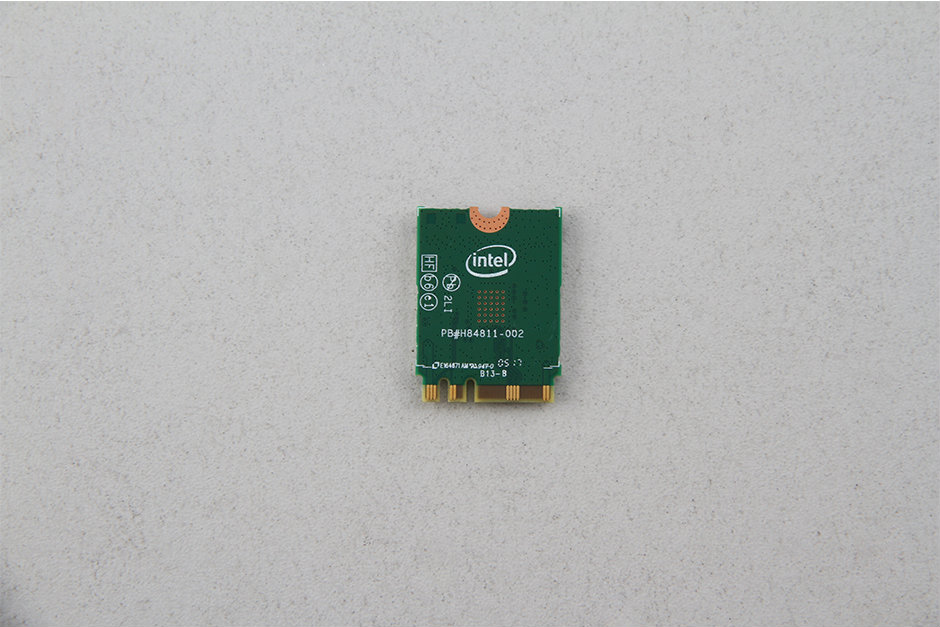

無線模塊的兩個接口還表示出了A、B兩個不同的接口,分別對應的A黑B白,在安裝的時候不要搞錯。

23/38

24/38

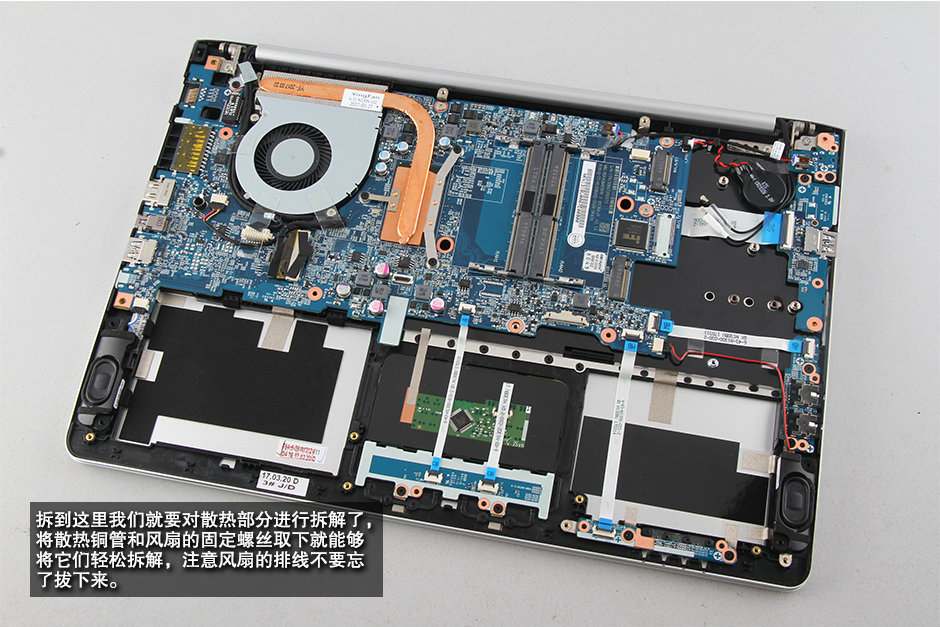

拆到這里我們就要對散熱部分進行拆解了將散熱銅管和風扇的固定螺絲取下就能夠?qū)⑺鼈冚p松拆解,注意風扇的排線不要忘了拔下來。

25/38

26/38

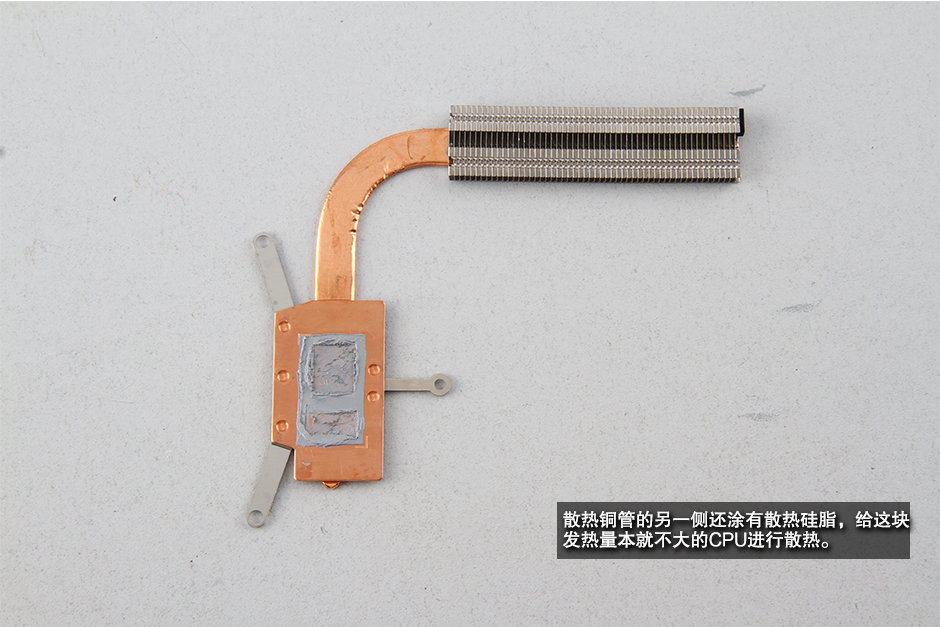

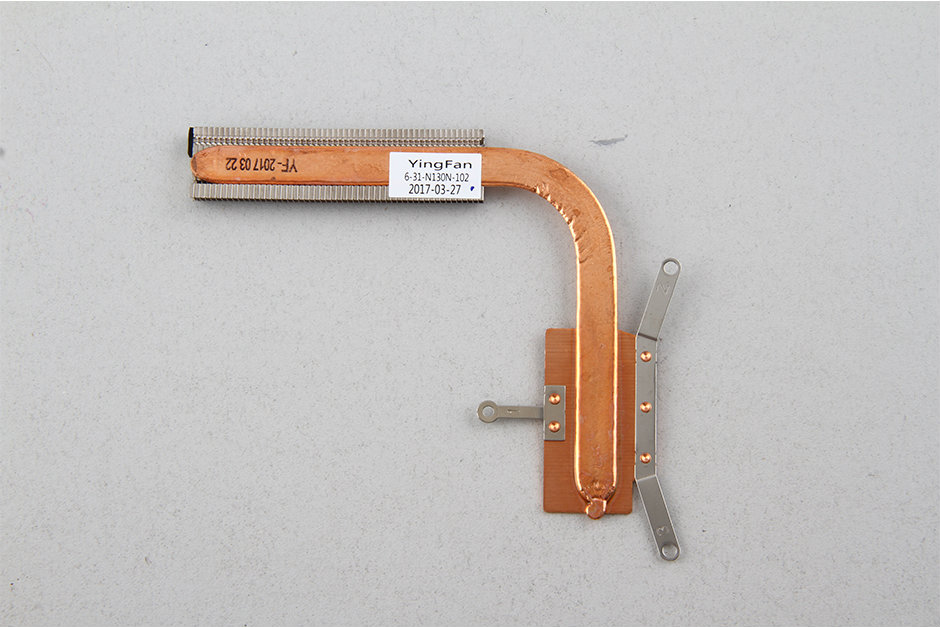

散熱銅管的另一側還涂有散熱硅脂,給這塊發熱量本就不大的CPU進行散熱。

27/38

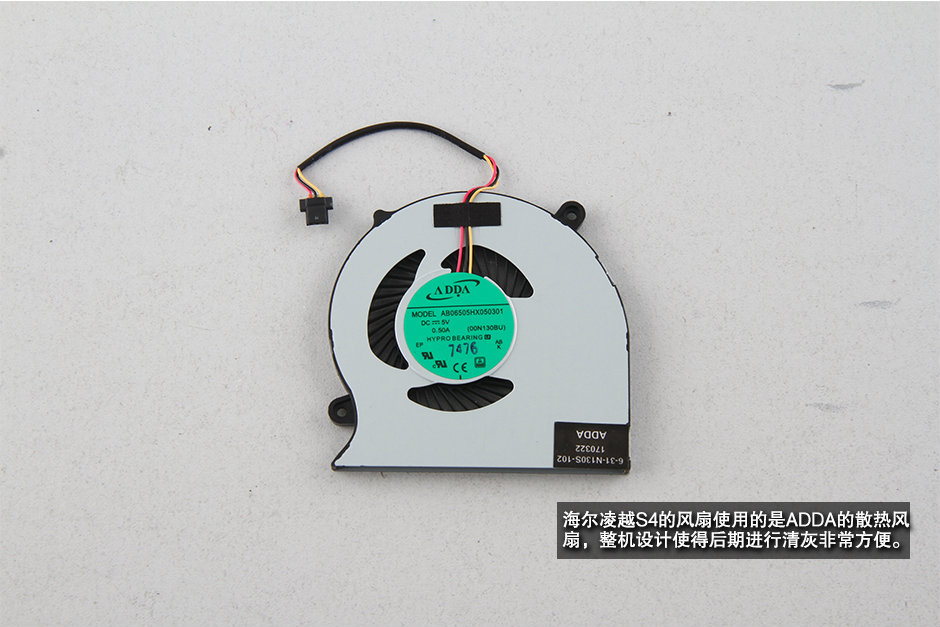

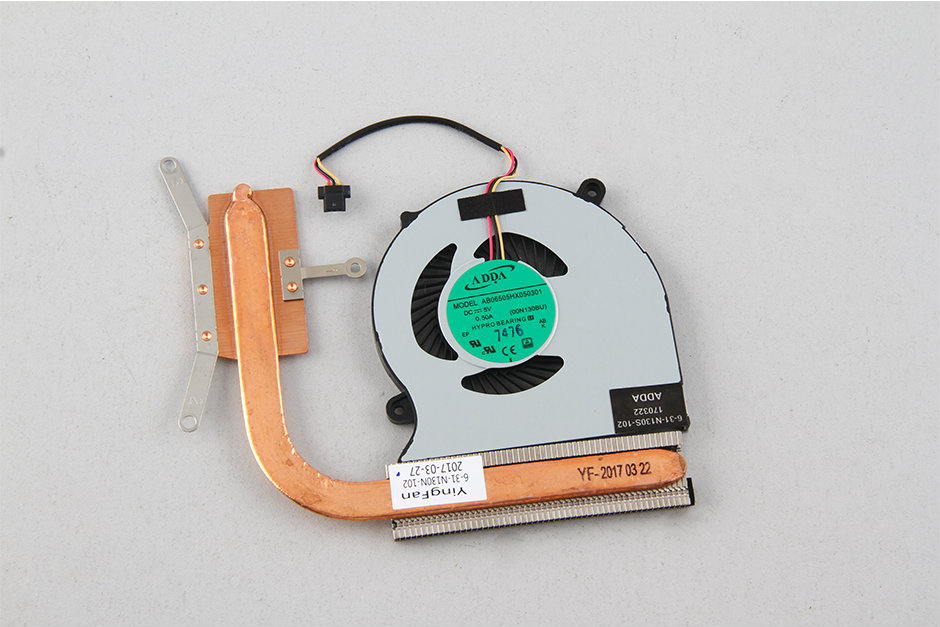

海爾凌越S4的風扇使用的是ADDA的散熱風扇,整機設計使得后期進行清灰非常方便。

28/38

29/38

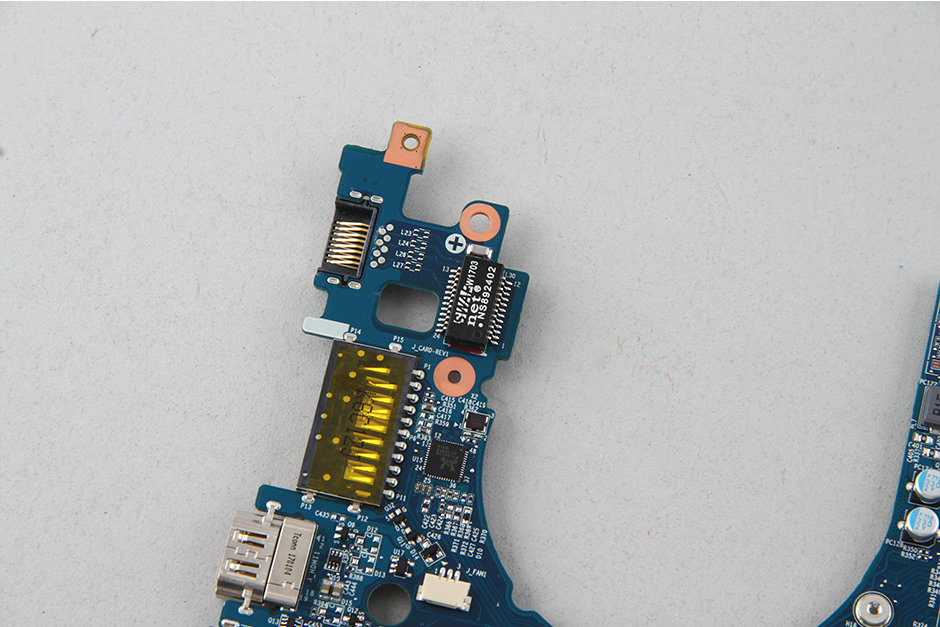

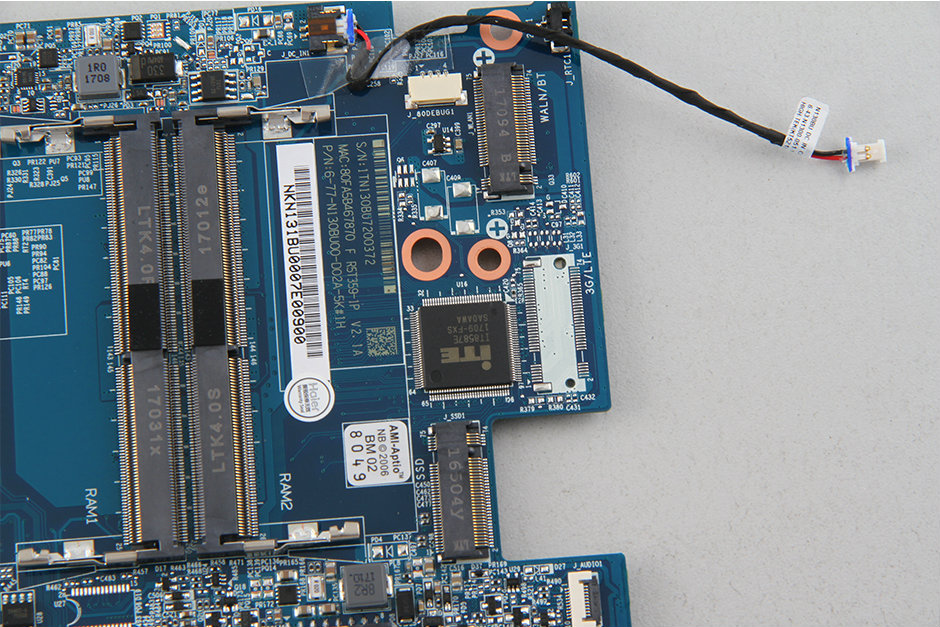

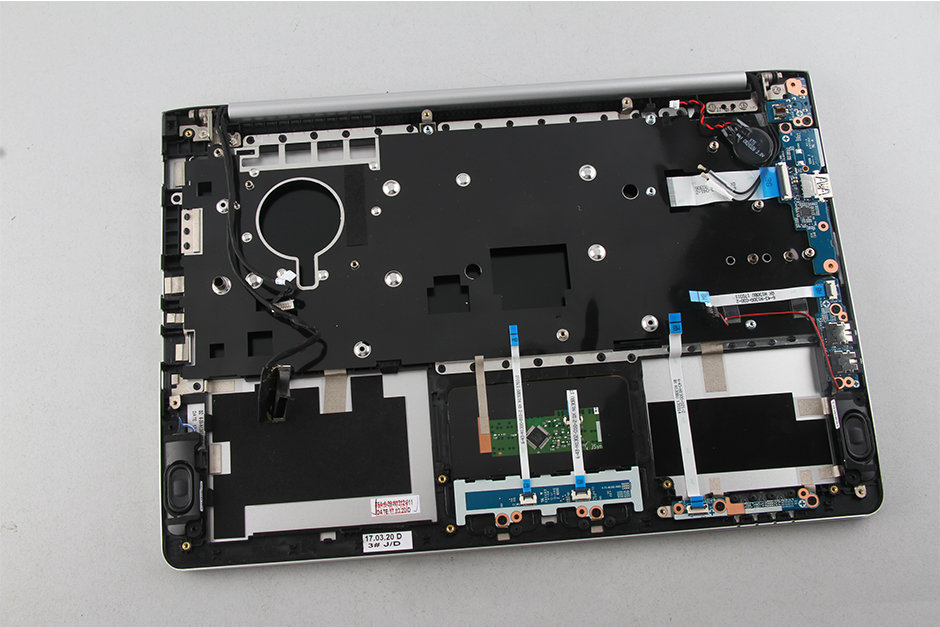

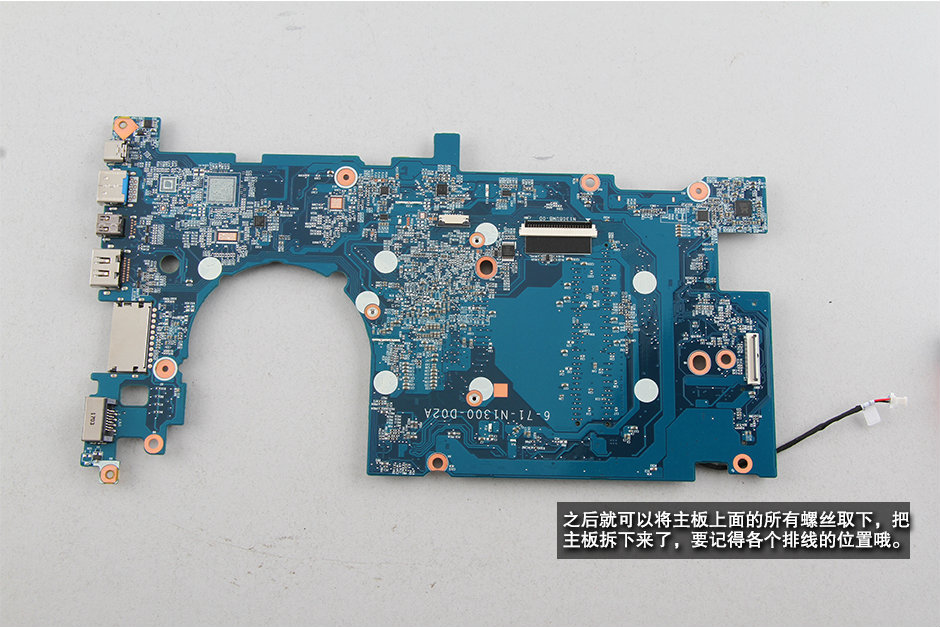

之后就可以將主板上面的所有螺絲取下,把主板拆下來了,要記得各個排線的位置哦。

30/38

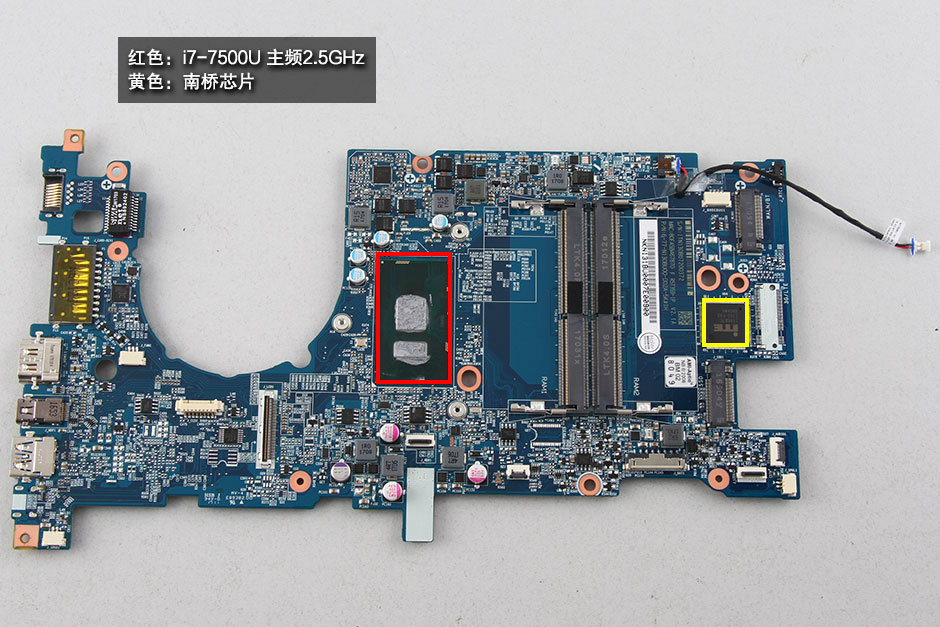

紅色：i7-7500U主頻2.5GHz

黃色：南橋芯片

31/38

32/38

33/38

34/38

35/38

36/38

37/38

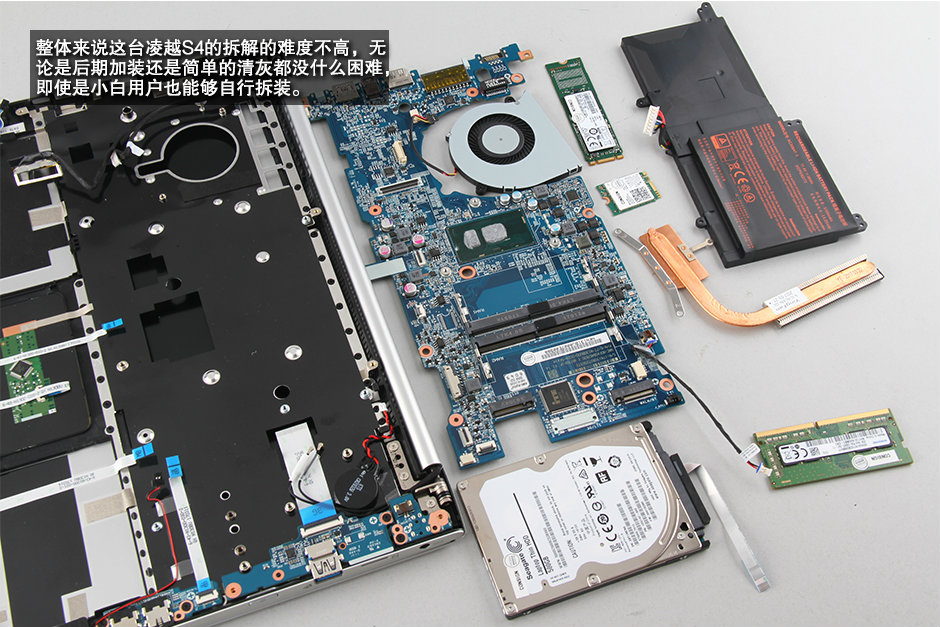

整體來說這臺凌越S4的拆解的難度不高,無論是后期加裝還是簡單的清灰都沒什么困難即使是小白用戶也能夠自行拆裝。

38/38
