一、最常見的普通路由器安裝示意圖

我們用到最多的還是只使用貓和路由器以及電腦的連接，普通路由器的安裝連接非常簡單，首先是外邊拉進來的網線連接到在貓的電話線接口，然后再用另外一個網線，從貓的另外一端口與路由器的WAN端口鏈接，如下圖所示：

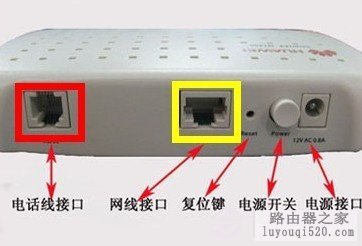

貓接口示意圖

最后再將網線將路由器LAN端口與電腦連接即可，這樣既完成了我們最常見的路由器安裝了，示意圖如下：

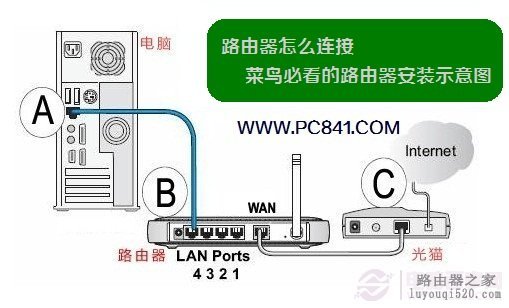

最常見的路由器安裝示意圖

注意：貓和路由器都需要連接電源，以上完成之后，將電源線與電源連接上即完成了我們最常見的路由器安裝連接了。

二、含有電話的路由器安裝示意圖

在很多企業或者家庭，一根網線還需要分配給電話，那么如何實現呢？其實也非常簡單，只要增加一個“語音分頻器”即可，該設備的功能只要作用的是將一根網線一分為二個端口，分別供路由器與電話使用，相當于將路由器有電話并聯到語音分頻器，從而并不影響使用，路由器安裝方法也基本與最常用的相同，如下圖所示：

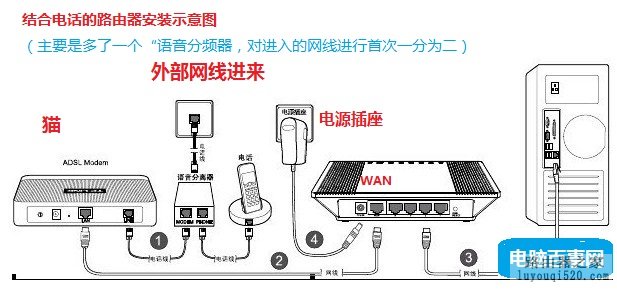

含有電話的路由器安裝示意圖

另外還有一種路由器的安裝方法更簡單，那就是目前逐漸開始流行的光纖上網用戶，通常這種網絡是我們是不要用到貓的，因為服務商那邊已經集成了貓，從服務商那接過來的網線直接連接到路由器WAN端口即可，其他線路連接與上面相同。
