【背景描述】大勇由于網絡知識的豐富備受同事們的追捧，這不大勇的名聲也傳到了隔壁公司的耳中。這不隔壁公司的人過來請大勇去幫助他們看看如何建立一個網絡，也可以共享上網。
隔壁公司是一個新型公司，公司給員工配置的都是高性能的筆記本，而且員工有很大的移動性。大勇看著已經裝修好的辦公室，結合公司的辦公特色，建議此公司使用無線寬帶路由器使用無線的方式來共享接入到互聯網。鑒于此公司沒有專門的網管人員，大勇考慮到網絡操作是越簡單越好。通過查詢相關的資料，大勇相中了D-Link公司的一款支持WPS和WCN功能的無線寬帶路由器DIR-655。
WPS和WCN這兩項功能是專門為簡化無線網絡配制而開發的新型技術。WPS目的是簡化家庭和小型企業無線局域網的安全設置，使用戶能夠更加輕松地在網絡中添加新設備，并啟用其安全性能。用戶只須按下設備上的一個按鈕，就可以觸發認證，利用基于WPA2標準的預定義安全特性對設備進行配置，并將客戶端設備添加到安全的網絡。
WCN 的目的是為了讓網絡設備能更輕易的連上 Windows網絡，尤其是針對無線網絡來說使用起來更加的簡單快捷。在閃存上保存無線網絡的配置，即使更換了無線路由器，我們仍可以快速第對無線網絡進行配置。WCN簡化使用者必須手動調整的設定。包括無線路由器、無線終端都可以利用 WCN 技術來簡化設定，完全達到隨插即用。
【實驗拓撲】如圖所示是大勇為隔壁公司設計的網絡拓撲示意圖。
【實驗設備】ADSL接入線1條，D-Link寬帶路由器 DIR-655 1臺，測試PC 2臺，802.11n網卡2塊，網線若干條。
【實驗步驟】
第一步：連接無線寬帶路由器。

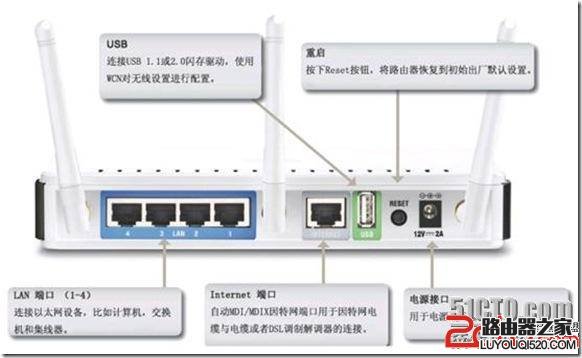

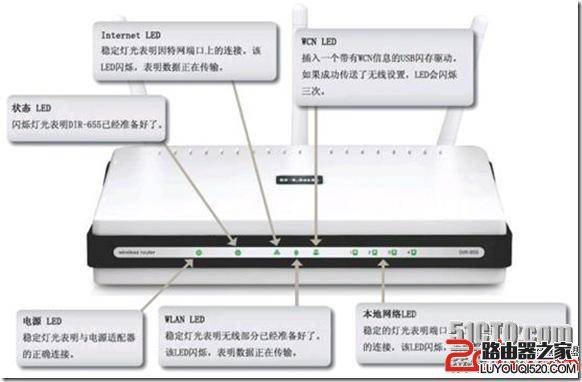

首先，我們來看一下DIR-655的網絡接口以及指示燈。
將一條以太網纜線的一端插入DIR-655后面板上的WAN端口，另一端插入DSL/Cable modem上的以太網端口。DIR-655前面板的WAN口的LED指示燈亮，表明操作正確。如果使用ADSL Modem，請將電話線接入ADSL Modem的RJ-11接口。
將另一條以太網纜線的一端插入DIR-655后面板上的LAN端口，另一端插入用于配置DIR-655的計算機網卡上。DIR-655前面板的LAN口的LED指示燈亮，表明操作正確。
第二步：配置計算機網絡設置。

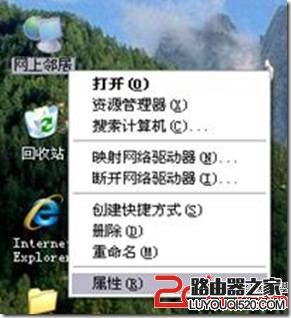

在正在使用的計算機桌面上，用鼠標右鍵點擊網上鄰居，選擇“屬性”。

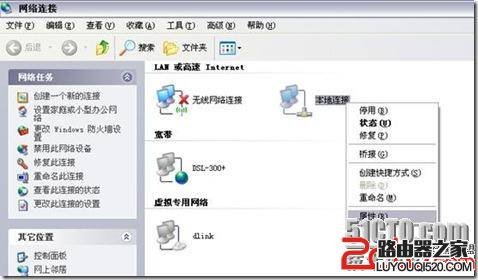

在隨后打開的窗口里，用鼠標右鍵點擊本地連接，選擇“屬性”。

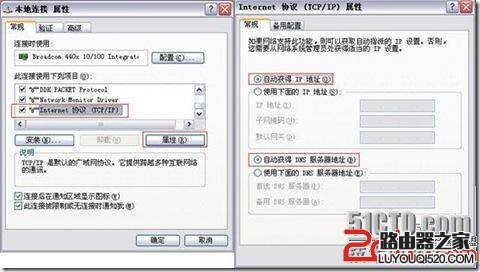

在隨后打開的窗口里，先選擇Internet協議（TCP/IP），再用鼠標點擊“屬性”。選擇“自動獲得IP地址”，單擊確定，再回到前一個界面之后點擊關閉。當計算機連接到DIR-655時，計算機即會自動獲得IP地址。

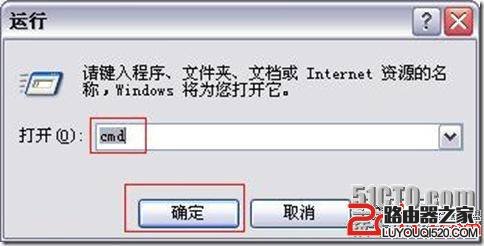

稍待15秒左右之后，當本地連接顯示已連接上時，單擊“開始”－“運行”，在“打開”處敲入cmd，點擊確定。

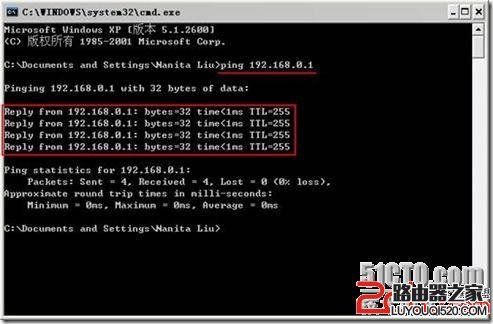

進入MS-DOS命令提示符窗口下，鍵入ping 192.168.0.1并回車。
如果出現“Reply from 192.168.0.1: bytes=32 time<1ms TTL=64”字樣則說明計算機已經和DIR-655連接成功，可以進行下一步配置。
第三步：配置無線寬帶路由器WAN連接。

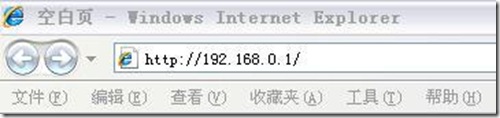

打開Web瀏覽器，在地址欄中鍵入[url]http://192.168.0.1[/url]，然后按Enter鍵。

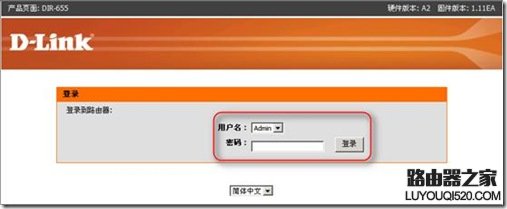

在隨后打開的登陸窗口里，輸入用戶名：admin；讓密碼為空白；然后單擊“確定”。

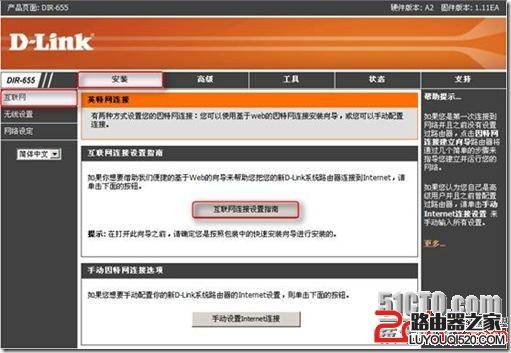

在隨后打開的窗口里，選擇“安裝”-----“互聯網”-----“互聯網連接設置指南”

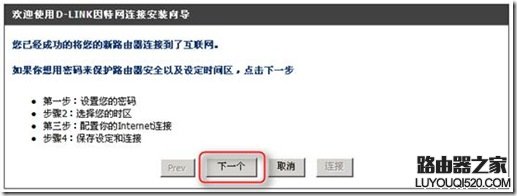

進入安裝向導，然后點擊“下一個”

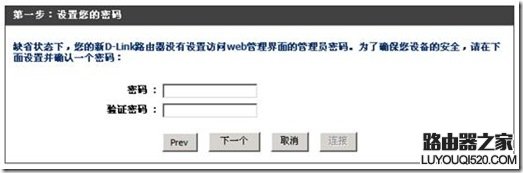

設置路由器的密碼

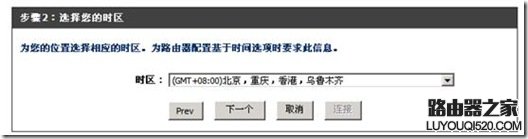

選擇時區

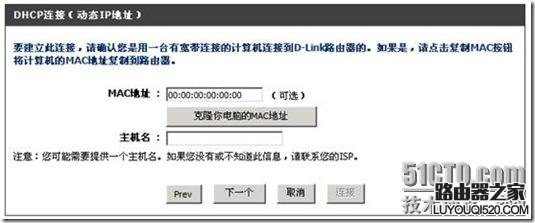

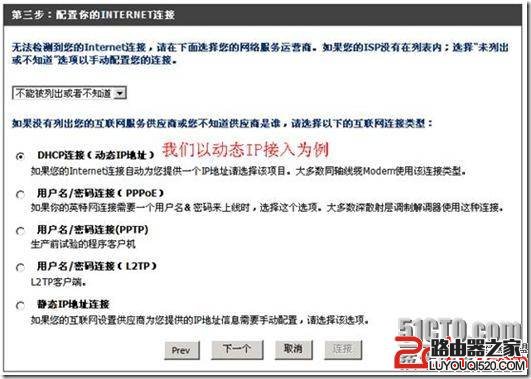

選擇Internet連接方式（以動態IP接入為例）
點擊“下一個”

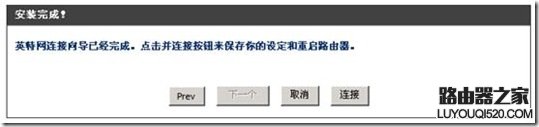

點擊“連接”，重新啟動路由器

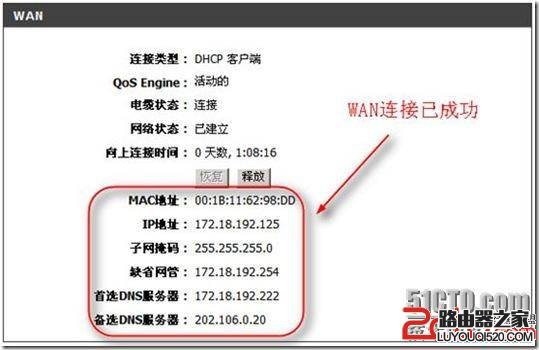

網絡狀態如下：
第四步：配置無線路由器WPS功能。

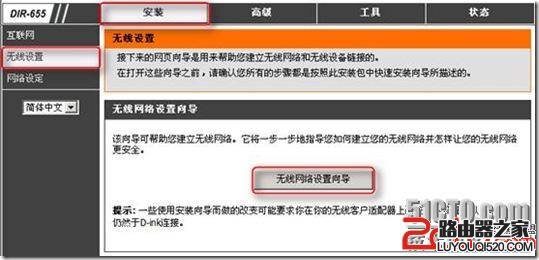

在配置窗口里，選擇“安裝”-----“無線設置”-----“無線網絡設置向導”

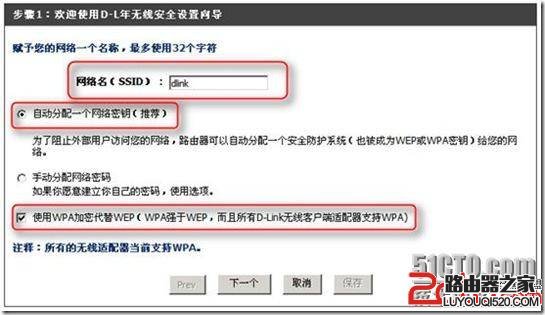

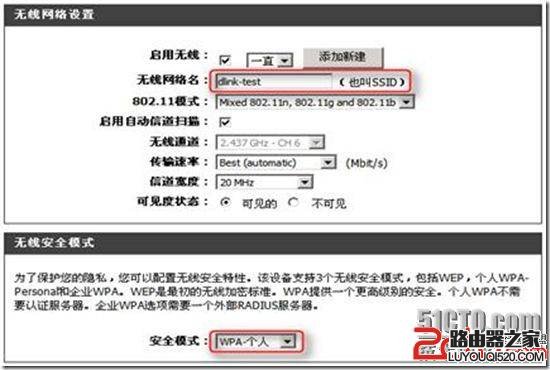

對無線網絡參數進行設置

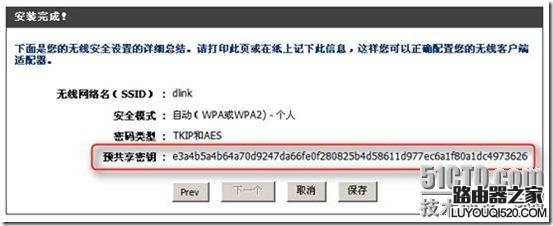

無線網絡自動生成的預共享密鑰如下，然后點擊“保存”按鈕保存無線網絡的配置。
我們看到，自動生成的預共享密鑰是非常復雜的，復雜的共享密鑰從一定程度上來說保證了無線網絡的安全，可以確保此密鑰不被黑客所破解。但是對于合法的用戶來說如此復雜的密鑰要想記住卻是非常困難的。這個時候WPS功能的優勢就已經顯現出來了。我們使用一款D-Link 802.11無線網卡來配合此實驗。

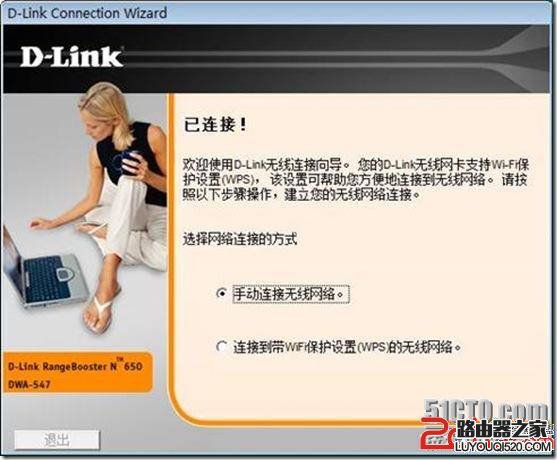

首先運行無線網卡自帶的無線管理工具后會彈出如下的界面，這時候點選“連接到帶WiFi保護設置（WPS）的無線網絡”。

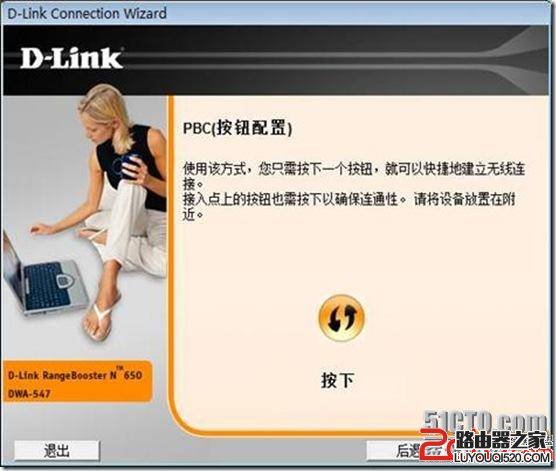

然后按下出現的按鈕。

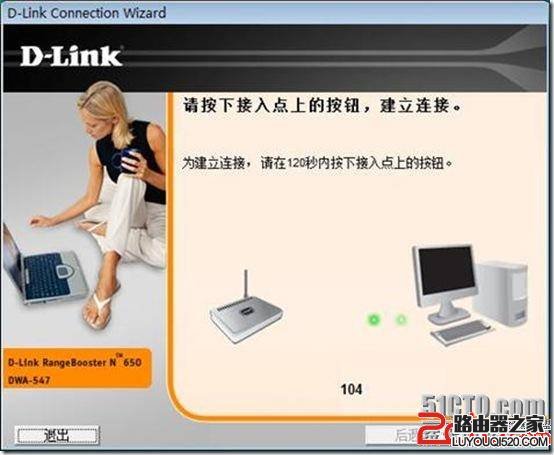

這個時候提示按下路由器側面的WPS按鈕。

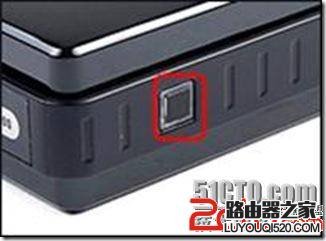

在120秒內，按下DIR-655側面的WPS按鈕，按下之后，該按鈕的顯示燈為藍色，且呈閃爍狀態。稍待片刻兩者便連接起來。

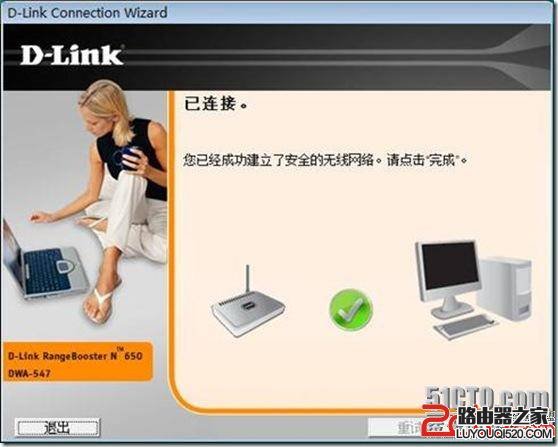

此時，無線網卡與無線路由器已經連接，合法用戶既不用輸入復雜共享密鑰，又確保了整個無線網絡的安全。
唯一的操作是僅僅按下路由器上一個小小的按鈕。
第五步：配置無線路由器WCN功能。
首先將閃存插入到計算機的USB接口上

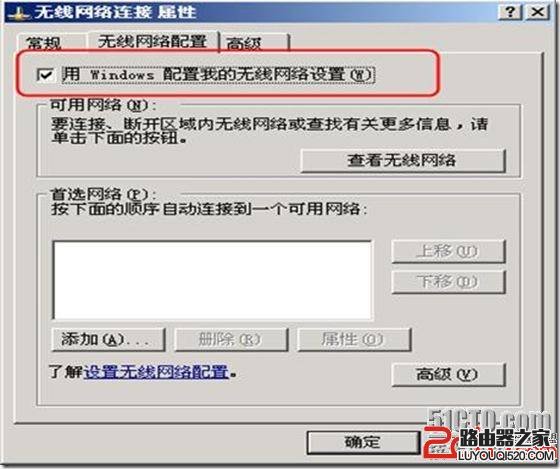

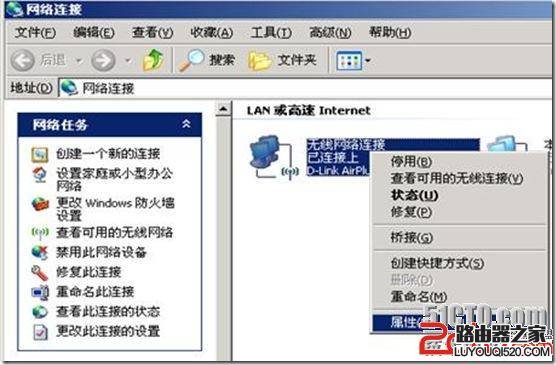

然后開啟無線網絡的windows配置功能。

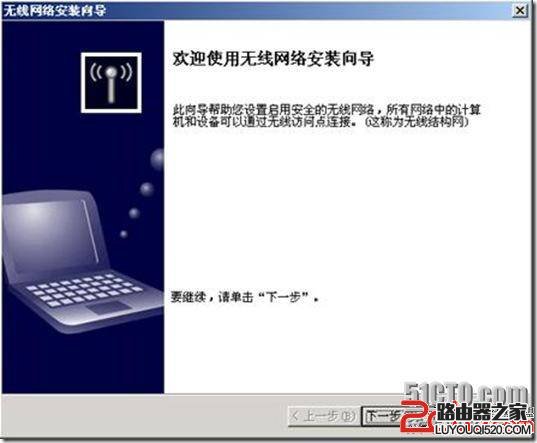

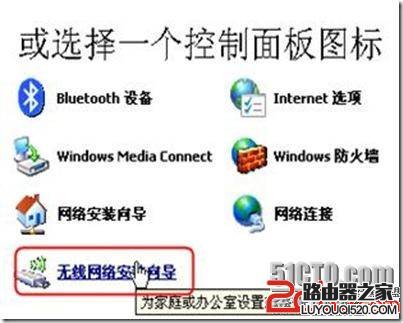

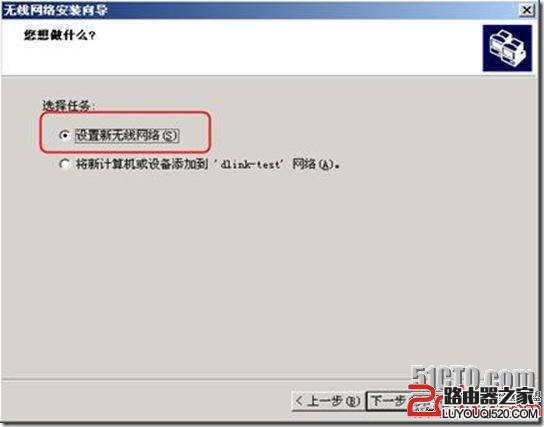

到控制面板進行無線網絡安裝向導

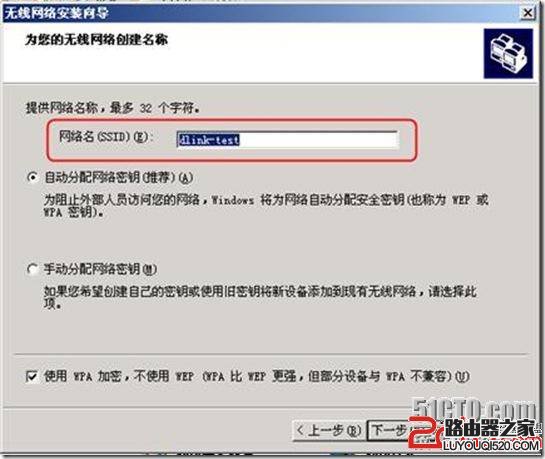

設置網絡名為“dlink-test”,并且選擇使用WPA加密。

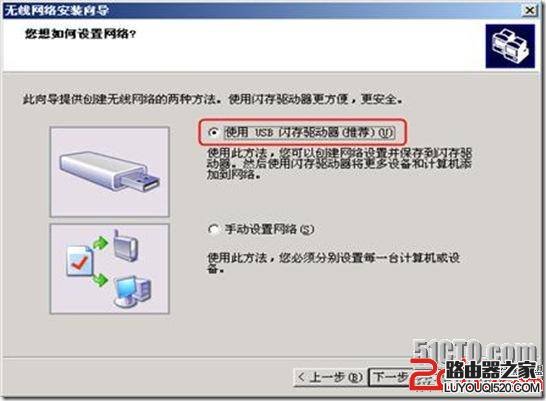

選擇“使用USB閃存驅動器”

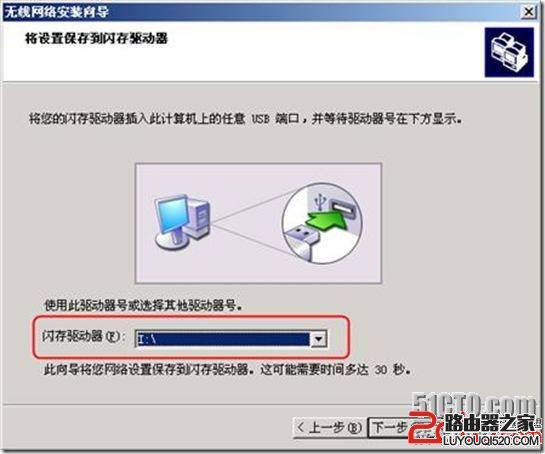

然后選擇閃存驅動器的位置

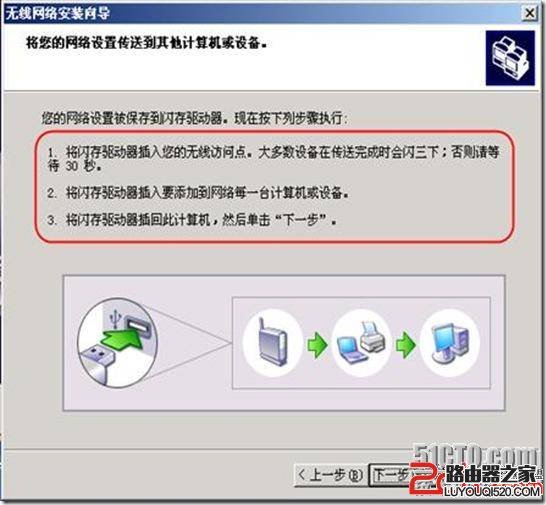

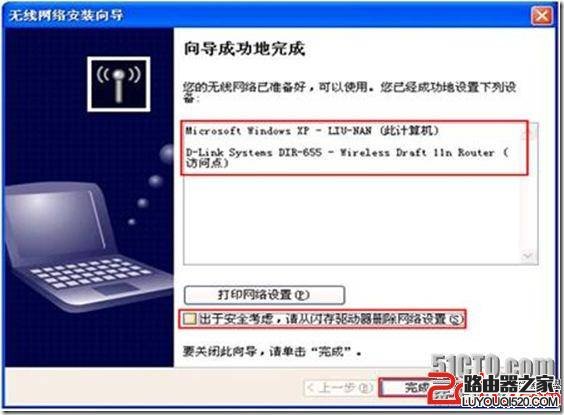

按照提示步驟進行操作
1. 將保存有無線配置的閃存拔下，插入到DIR-655的USB接口上。
然后查看DIR-655前方面板上WCN燈號,閃爍三次后即表示文件已傳輸完成。

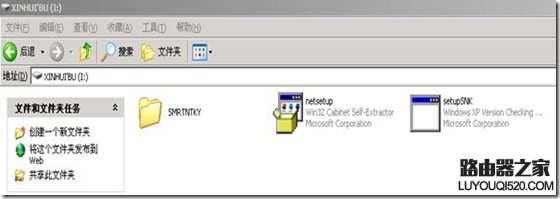

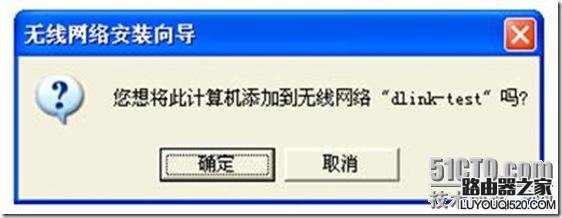

在DIR-655完成了配置以后，如果希望把一些無線客戶端也添加到此無線網絡中，這時可以將閃存盤，插入到無線客戶端的USB接口上，然后打開剛才已經保存的文件。

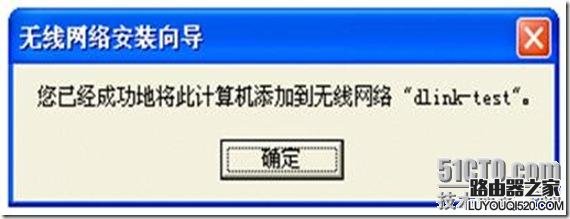

計算機已經添加到了無線網絡中。
這樣就完成了無線網絡WCN的配置工作。
WPS和WCN功能既簡化了無線網絡的配置，又增強了無線網絡的安全性。
【注意事項】
1. 在使用WPS功能的時候，無線網絡的安全模式選擇的是WPA模式。
2. 網絡密鑰建議使用由系統自動生成的密鑰，以增強安全性。
