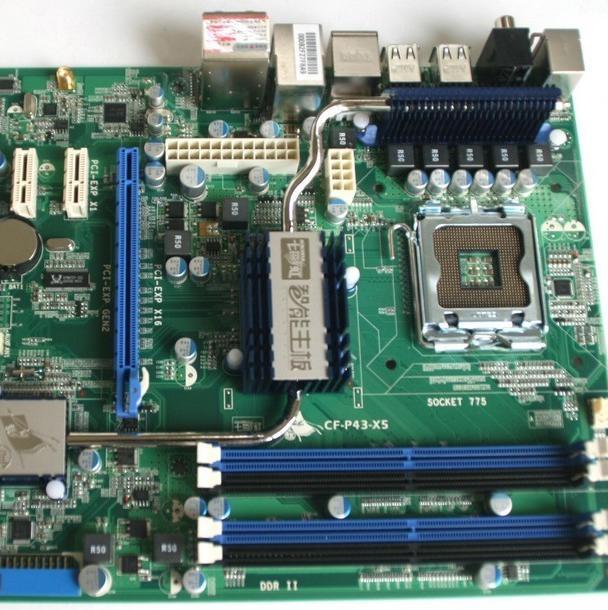

主板的主要組成部件（如圖1 所示）有CPU 插座、內存插槽、各類擴展槽、芯片組、BIOS系統、ATA 接口和軟驅接口、主板上各類接口、CPU 電源插座、電池、電源插座和跳線開關。

1、CPU 插座
      CPU 插座主要用來插接CPU，同時它還是主板類型劃分的依據。主板根據CPU 插座的不同分可為Slot 1 型和Socket 型的主板。

2、內存插槽
     內存插槽是指主板上所采用的內存插槽類型和數量。主板所支持的內存種類和容量都是由內存插槽來決定的。目前主要應用于主板上的內存插槽有SIMM、DIMM 和RIMM 這3 種。
SIMM（Single Inline Memory Module，單內聯內存模塊），是一種兩側金手指都提供相同信號的內存結構。如圖所示。

       在內存發展進入SDRAM 時代后，SIMM 逐漸被DIMM 技術取代。
       DIMM（Double Inline Memory Module，雙內聯內存模塊），DIMM 的金手指兩端不像SIMM 那樣是互通的，它們各自獨立傳輸信號，因此可以滿足更多數據信號的傳送需要。如
圖所示

          DIMM 采用的SDRAM 的接口與DDR 內存的接口也略有不同，SDRAM DIMM 為168PinDIMM 結構，金手指上有兩個卡口，每面為84Pin，用來避免插入插槽時。內存反向插入將會導
致插槽燒毀；DDR DIMM 則采用184Pin DIMM 結構，金手指每面有92Pin，金手指上只有一個卡口。
         DDR2 DIMM 為240pin DIMM 結構，金手指上只有一個卡口，卡口的位置與DDR DIMM稍微有一些不同，因此在某些同時具有DDR DIMM 和DDR2 DIMM 的主板上，不會出現將內存插槽插錯的問題。如圖 所示

RIMM 是Rambus 公司生產的RDRAM 內存所采用的接口類型，RRIMM 有184 Pin 的針腳，在金手指的中間部分有兩個靠的很近的卡口。由于RDRAM 內存價格較高，RIMM 接口
比較少見。

3、擴展槽
擴展插槽是主板上用于固定擴展卡并將其連接到系統總線上的插槽，也叫擴展槽或擴充插槽。目前擴展插槽的種類主要有ISA，PCI，AGP，CNR，AMR，ACR，和PCI Express如圖所示。

下面就來分別介紹各種插槽
1、 PCI 插槽
    PCI 插槽是基于PCI 局部總線（Pedpherd Component Interconnect，周邊元件擴展接口）的擴展插槽，其顏色一般為乳白色，位于主板上AGP 插槽的下方，ISA 插槽的上方。接顯卡、聲卡、
網卡、內置Modem、內置ADSL Modem、USB2.0 卡、IEEE1394 卡、IDE 接口卡、RAID 卡、電視卡、視頻采集卡以及其它種類繁多的擴展卡。
2、 ISA 插槽
   ISA 插槽是基于ISA 總線（Industrial Standard Architecture，工業標準結構總線）的擴展插槽，其顏色一般為黑色，比PCI 接口插槽要長些，位于主板的最下端。可插接顯卡，聲卡，網卡已
及所謂的多功能接口卡等擴展插卡。其缺點是CPU 資源占用太高，數據傳輸帶寬太小，目前已
經被淘汰。
3、AGP 插槽
AGP 插槽（Accelerated Graphics Port）是在PCI 總線基礎上發展起來的，主要針對圖形顯
示方面進行優化，專門用于圖形顯示卡。
4、PCI-Express 插槽
PCI-Express 插槽是最新的總線和接口標準，原名為“3GIO”，代表著下一代I/O 接口標準，
將全面取代現行的PCI 和AGP，最終實現總線標準的統一。它的主要優勢就是數據傳輸速率高，
目前最高可達到10GB/s 以上。如圖 所示。

4、芯片組
芯片組（Chipset）是主板的核心組成部分。根據芯片組在主板上的位置可分南橋芯片和北橋芯片。如圖1 和2所示。
