在我們的日常生活中，電腦和路由器的連接、路由器和貓的連接以及兩臺電腦之間的互聯都需要用到帶有水晶頭的網線。因此我們要學會網線水晶頭接法。我們在制作網線水晶頭之前，一定要了解網線水晶頭的做法，了解網線線序相關知識，掌握一定的網線水晶頭相關的電腦知識：





　　關于雙絞線的色標和排列方法是有統一的國際標準嚴格規定的，現在常用的是TIA/EIA568B。在打線時應使用如下的順序：(TIA/EIA568B)



　　1->橙白

　　2->橙

　　3->綠白

　　4->藍

　　5->藍白

　　6->綠

　　7->棕白

　　8->棕



　　而且，使用電纜兩頭一對一的連接方式， 會使一組信號（負電壓信號）通過不絞合在一起的兩根芯線傳輸，造成極大的近端串擾（NEXT-> Near-end-crosstalk）所以應按照國際標準打線！！ 局域網就是將單獨的微機或終端，利用通信線路相互連接起來，遵循一定的協議，進行信息交換，實現資源共享。其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。從性價比和可維護性出發，大多數局域網使用非屏蔽雙絞線(UTP—Unshielded Twisted Pair)作為布線的傳輸介質來組網。



　　網線由一定距離長的雙絞線與RJ45頭組成。雙絞線由8根不同顏色的線分成4對絞合在一起，成隊扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響，雙絞線可按其是否外加金屬網絲套的屏蔽層而區分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）。在EIA/TIA-568A標準中，將雙絞線按電氣特性區分有：三類、四類、五類線。網絡中最常用的是三類線和五類線，目前已有六類以上線。第三類雙絞線在LAN中常用作為10Mbps以太網的數據與話音傳輸，符合IEEE802.3 10Base-T的標準。第五類雙絞線目前占有最大的LAN市場，最高速率可達100Mbps，符合IEEE802.3 100Base-T的標準。做好的網線要將RJ45水晶頭接入網卡或HUB等網絡設備的RJ45插座內。相應地RJ45插頭座也區分為三類或五類電氣特性。RJ45水晶頭由金屬片和塑料構成,特別需要注意的是引腳序號,當金屬片面對我們的時候從左至右引腳序號是1-8, 這序號做網絡聯線時非常重要，不能搞錯。雙絞線的最大傳輸距離為100米。



　　EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。



　　標準568A：綠白--1，綠--2，橙白--3，藍--4，藍白--5，橙--6，棕白--7，棕--8；

　　標準568B：橙白--1，橙--2，綠白--3，藍--4，藍白--5，綠--6，棕白--7，棕--8。　



　　在整個網絡布線中應用一種布線方式，但兩端都有RJ-45 plug 的網絡聯線無論是采用端接方式A，還是端接方式B， 在網絡中都是通用的。雙絞線的順序與RJ45頭的引腳序號--對應。10M以太網的網線使用1，2，3，6編號的芯線傳遞數據，100M以太網的網線使用4，5，7，8編號的芯線傳遞數據。為何現在都采用4對(8芯線)的雙絞線呢？這主要是為適應更多的使用范圍，在不變換基礎設施的前提下，就可滿足各式各樣的用戶設備的接線要求。例如,我們可同時用其中一對絞線來實現語音通訊。



　　100BASE-T4 RJ-45對雙絞線的規定如下：



　　1、2用于發送，3、6用于接收，4、5，7、8是雙向線。　1、2線必須是雙絞，3、6雙絞，4、5雙絞，7、8雙絞。　

　　下面介紹幾種應用環境下雙絞線的制作方法。　MDI表示此口是級連口，而MDI-X時表示此口是普通口。

　　1) PC等網絡設備連接到HUB 時, 用的網線為直通線, 雙絞線的兩頭連線要一一對應，此時，HUB為MDI-X口，PC為MDI口。10Mbps網線只要雙絞線兩端一一對應即可，不必考慮不同顏色的線的排序，而如果使用100M速率相連的話，則必須嚴格按照EIA/TIA 568A或568B布線標準制作。



　　2)在進行間HUB級連時，應把級連口控制開關放在MDI（Uplink）上，同時用直通線相連。如果HUB沒有專用級連口,或者無法使用級連口，必須使用MDI-X 口級連，這時，我們可用交叉線來達到目的，這里的交叉線, 即是在做網線時，用一端RJ-45 plug 的1腳接到另一端RJ-45 plug 的3腳；再用一端RJ-45 plug 的2腳接到另一端RJ-45 plug 的6腳。



　　可按如下色譜制作：



　　A端：橙白，橙，綠白，藍，藍白，綠，棕白，棕；



　　B端：綠白，綠，橙白，藍，藍白，橙，棕白，棕。

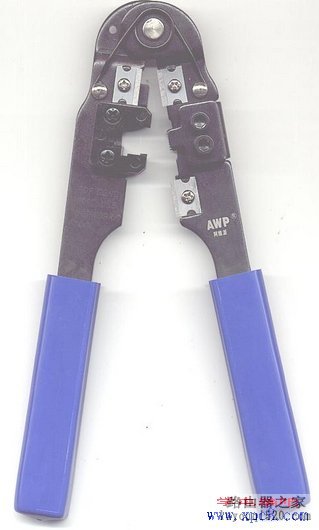

網線水晶頭制作（接法）圖解



　　同時，我們也應該知道，級連HUB間的網線長度不應超過100米, HUB的級連不應超過4級。因交叉線較少用到，故應做特別標記，以免日后誤作直通線用，造成線路故障。另外交叉網線也可用在兩臺微機直連。

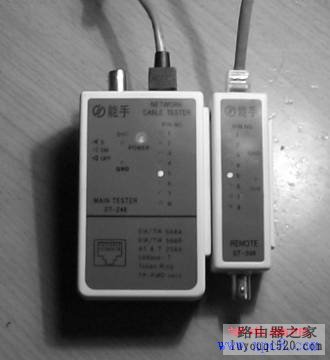

　　最后須對線路進行通斷測試, 用RJ-45測線儀測試時，4個綠燈都應依次閃爍。軟件調試最常用的辦法, 就是用操作系統自帶的Ping 命令。 如果工作站得到服務器的響應則表明線路正常和網絡協議安裝正常, 而這是網絡應用軟件能正常工作的基礎。
