流程圖可以給我們清楚的展現出一些復雜的數據，讓我們分析或觀看起來更加清楚明了。一般在企業、公司、醫療、教學、生產線上等都會派上非常大的作用，一個工場的生產流程，一個公司的運營模式都只需要用一張流程圖就可以簡單的概括出來，所以制作流程圖是辦公人員必備的武器之一。如果你現在還不會畫流程圖，那也沒關系，下面武林網（www.survivalescaperooms.com）就來手把手的教大家用Word制作兩種不同的流程圖，步驟比較多，希望大家認真閱讀！

      第一種流程圖制作
　　此流程圖是最基本的流程圖，也是我們平常用到最多的一種。（如下圖）

　　制作步驟開始：

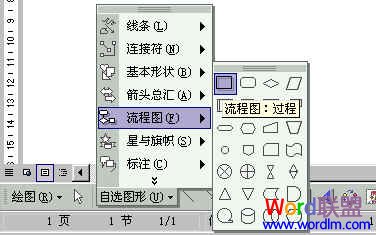

　　1、單擊“繪圖”工具欄上的“自選圖形”，然后選擇“流程圖”，這里就可以看到眾多制作流程圖時所用到的形狀了，大家可以選擇自己喜歡的的形狀；

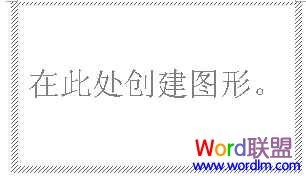

　　2、單擊要繪制流程圖的位置，此時會出現個虛框；（如下圖）

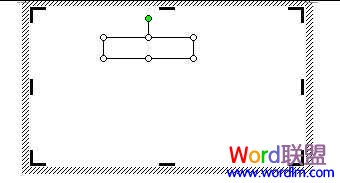

　　3、在繪圖畫布上插入你選擇的圖形，然后插入，（如下圖）；

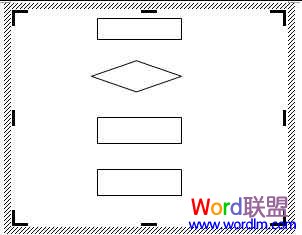

　　4、此時，我們?cè)僦貜?fù)上述步驟，插入多種不同的圖形，（如下圖，我已經插入了很多種不同的圖形）；


　　5、接下來，要做什么呢？既然是流程圖，自然是要建立各種圖形之間的連接了。這里我們使用Word提供的一個非常好用的自選圖形——連接符來建立連接。 什么是連接符？你希望使用線條來連接形狀并保持它們之間的連接嗎？這就是連接符的作用。連接符看起來像線條，但是它將始終與其附加到的形狀相連。也就是說，無論你怎樣拖動各種形狀，只要它們是以連接符相連的，就會始終連在一起；
     在Word提供了三種線型的連接符用于連接對象：直線、肘形線（帶角度）和曲線；



　　選擇連接符自選圖形后，將鼠標指針移動到對象上時，會在其上顯示藍色連接符位置，這些點表示可以附加連接符線的位置；

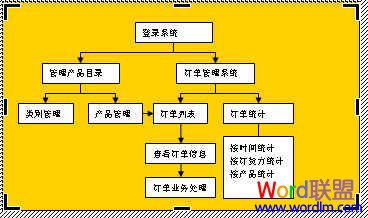

　　6、我們首先用帶箭頭的肘形線連接符和直線連接符將圖形連接到一起，如圖；



　　7、這時發現你需要將最下面的矩形向下挪動一點，因此你拖動了這個矩形。發現了嗎？連接符在隨著矩形的拖動而有了變化。是的，它始終沒有離開矩形；



　　8、當然，你也可能發現有一條連接符連接錯了地方，需要調整一下。該怎么做呢？你需要先解除連接符的鎖定。具體操作方法是：
　　（1）移動連接符的任一端點（對，就是那個紅色的端點），則該端點將解除鎖定或從對象中分離；



　　（2）然后可以將其鎖定到同一對象上的其他連接位置；

　　9、接下來，我們需要在圖形中添加文字。用鼠標右鍵單擊形狀，單擊“添加文字”并開始鍵入。可以使用文檔的排版工具對文字進行居中、字體、顏色等屬性修改；

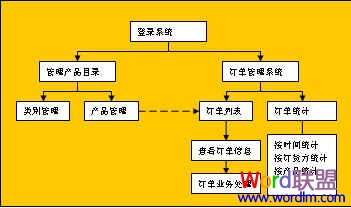

　　需要注意的是，在Word中不能向線段或連接符上添加文字，但可以使用文本框可在這些繪圖對象附近或上方放置文字。下圖為流程圖的范例。其中的畫布顏色、線條的顏色都可以通過繪圖工具欄修改；



　　10、如上面的步驟，我們已經很快的畫好了一個流程圖。但是，您可能會希望調整一下整個流程圖的位置，該如何操作呢？

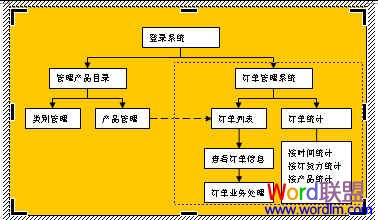

　　首先用鼠標選取需要移動的圖形組。如圖所示的虛框部分，就是鼠標選取的區域；

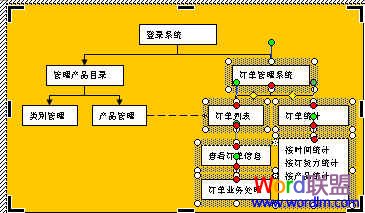

　　11、注意到了嗎？被選取的圖形的所有節點都很清楚地顯示了出來；

　　12、此時，您可以用鼠標移動這個區域。就可以輕松的將整個需要移動的圖形組一次性的移動了。需要注意的是，必須確定鼠標為四向箭頭時才能拖動；

　　好了，到這里Word制作基本的流程圖就講完了，接下來再來演示下制作三維流程圖的方法；
