具體的制作過程如下：

　　第一部分立體Logo的制作：

　　第一步 創建模型

　　首先在Adobe Illustrator軟件中，繪制好錢江頻道的LOGO圖形，然后啟動3ds Max軟件，執行File(文件)>Import(導入)命令，導入前面制作完成的LOGO.ai文件。(圖02)

　　圖02

　　注意：導入的LOGO圖形，經過休整之后，就可對它執行倒角的制作，執行Bevel Profile(倒角輪廓)命令，生成立體化的帶倒角圖形。

　　選擇前面的(AI)LOGO圖形，在修改面板中為其添加Bevel Profile(倒角輪廓)，在參數面板按下Pick Profile按鈕，然后拾取輪廓線。(圖03)

　　圖03

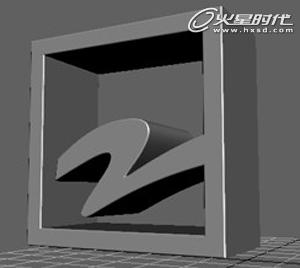

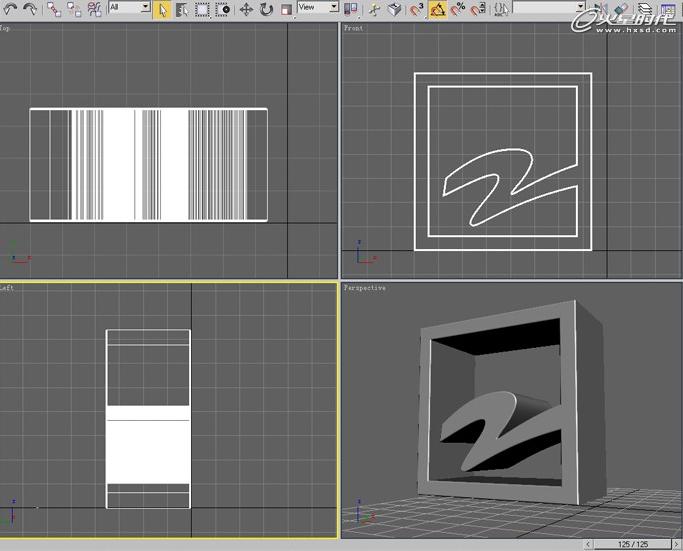

　　觀察視圖中的LOGO圖形，已經生成了對稱圓滑的雙面倒角。(圖04、05)

　　圖04

　　圖05

　　第二步 建立燈光

　　模型創建完成后，首先要設置攝影機的機位，然后根據確定下來的機位進行有效布光，當然布光應該在攝影機的鏡頭范圍內布置。

　　在創建面板中，新建2展泛光燈Omni01，Omni02;并設置好Multiple (光強)分別為0.3，0.4。并調整至如圖所示位置。(圖06)

　　圖06

　　在LOGO模形后，再創建一展補光Omni03，優化燈光效果，Multiple (光強)為0.2，位置如下圖所示。(圖07)

　　圖07

　　調整完燈光后，對模型進行渲染，看下效果。(圖08)

　　圖08

　　第三步 添加材質

　　在電視欄目包裝制作中，金屬材質的使用常常能表現很強的光澤感，而且能表現細膩的質感，應該是畫面中的亮點，本例中錢江頻道LOGO典雅質感的表現，需要在材質調整上下番功夫。

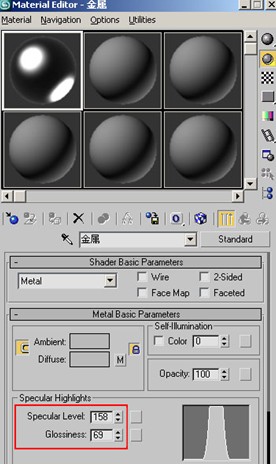

　　選中場景中的LOGO模型，單擊材質編輯器按鈕，在卷展欄中，將材質屬性形式選擇為Metal(金屬)，并將材質名稱修改為金屬，Specular level(高光)級別值為158，Glossiness(光澤)值為69。(圖09)

　　圖09

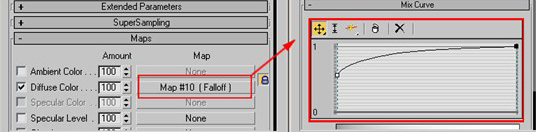

　　接下來在Map(貼圖)卷展欄中，單擊Diffuse color(漫反射)后面的貼圖通道按鈕，在彈出的對話框中，選擇Falloff(衰減)貼圖，再在Falloff(衰減)貼圖中，將Mix curve(混合曲線)調整至如下圖所示。(圖10)

　　圖10

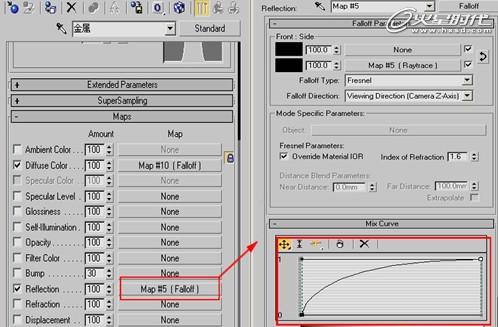

　　轉到父對象按鈕，返回上一層級別，在Map(貼圖)卷展欄中，單擊Reflection(反射)后面的貼圖通道按鈕，在彈出的對話框中，選擇 Falloff(衰減)貼圖，將里面的參數Mix curve(混合曲線)調整至如下圖所示。(圖11)

　　圖11

　　第四步 建立反光板并設置材質

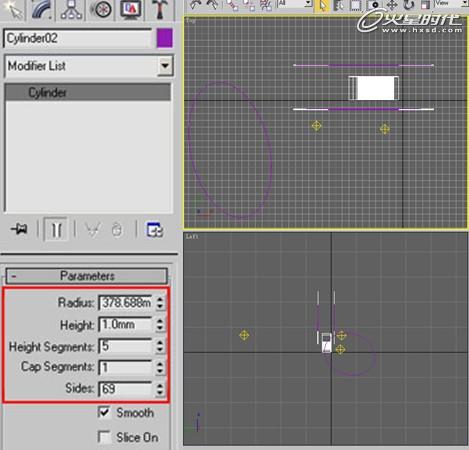

　　建立三個反光板，為動畫準備，創建3個圓柱體，Radius：378.688，Height：1。參數及位置按下圖調整。(圖12)

　　圖12

　　設置好反光板后，調整好反光板的材質，單擊材質編輯器按鈕，在卷展欄中，將漫反射顏色設置為白色，Self-illumination(自發光)值設置為100。(圖13)

　　圖13

　　第五步 設置并輸出動畫

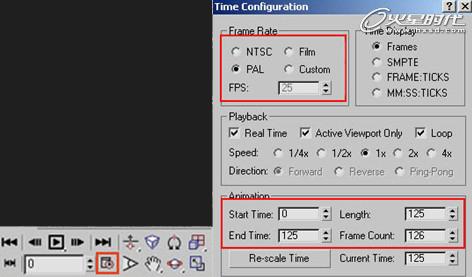

　　單擊操作區右下角的時間配置按鈕，在彈出的窗口中將幀速率調整為Pal制，確認動畫長度為125幀。(圖14)

　　圖14

　　為了使反光板和LOGO模型產生跟隨動畫，要先將反光板鏈接到物體上，選中反光板，接著按下工具欄上的父子鏈接工具，將它拖到要綁定的物體 LOGO模型上。(圖15)

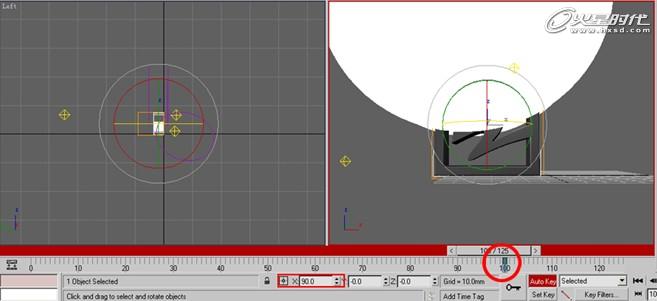

　　圖15LOGO物體旋轉動畫，按下自動記錄關鍵幀(Autokey)按鈕，將指幀拖到100幀時，設置X方向旋轉90度。(圖16)

　　圖16

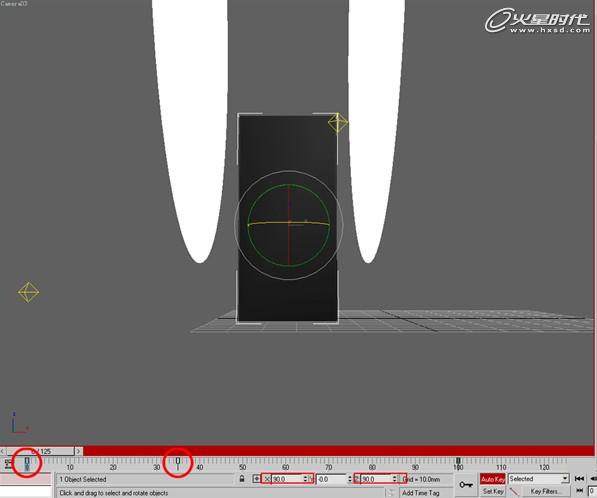

　　設置中間過渡關鍵幀，大致35幀的地方，設置X方向旋轉90度，Z方向旋轉90度。(圖17)

　　圖17

　　反光板運動動畫關鍵幀設置，自動記錄關鍵幀(Autokey)，在50幀時將反光板上移產生Z軸向上的運動-30個單位。(圖18)

　　圖18

　　輸出動畫序列幀，為后邊的后期AE合成工作做準備。打開渲染場景對話框，將時間輸出設置為(范圍0至125)，輸出大小為PAL D-1(video)，設置文件存放位置，開始渲染。(圖19)

　　圖19

　　Logo的制作到這里就完成了，下面我們來看After effects制作后期的合成。

　　第一步

　　打開AE，導入金屬LOGO，加入Curve，調整對比度。(圖01)

　　圖01

　　第二步

　　選中Logo層，將指針調到0幀，設置Positon，Scale關鍵幀。(圖02)

　　圖02

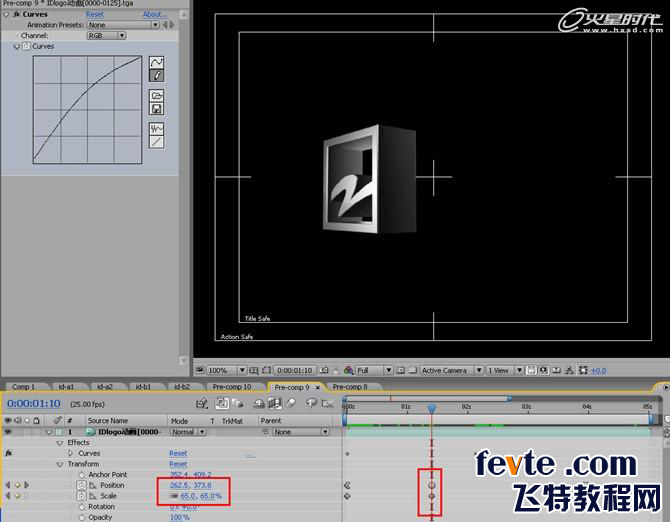

　　第三步

　　選中Logo層，將指針劃到1秒10幀， Scale(縮放值)調到65%。(圖03)

　　圖03

　　第四步

　　進入到Effects效果調節Curve，將指針劃到0幀、2秒3幀，給物體設置明度上動畫變化的關鍵幀，增加明度的豐富變化。(圖04)

　　圖04

　　第五步

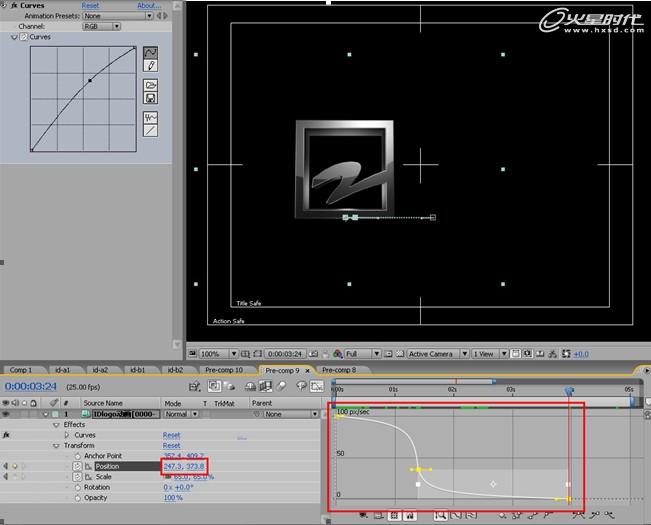

　　記錄關鍵幀，并調節Positon的運動曲線，調節曲柄，控制速率。(圖05)

　　圖05

　　第六步

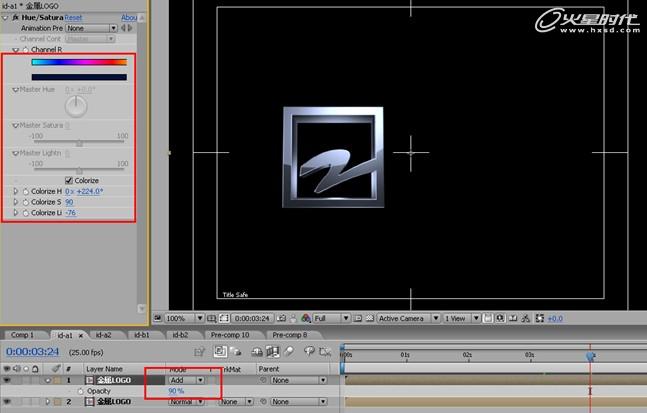

　　復制金屬LOGO層，將復制層，轉換為Add模式，并將透明度設置為90%，并調節Hue/Saturation，色相/飽和度。(圖06)

　　圖06

　　第七步

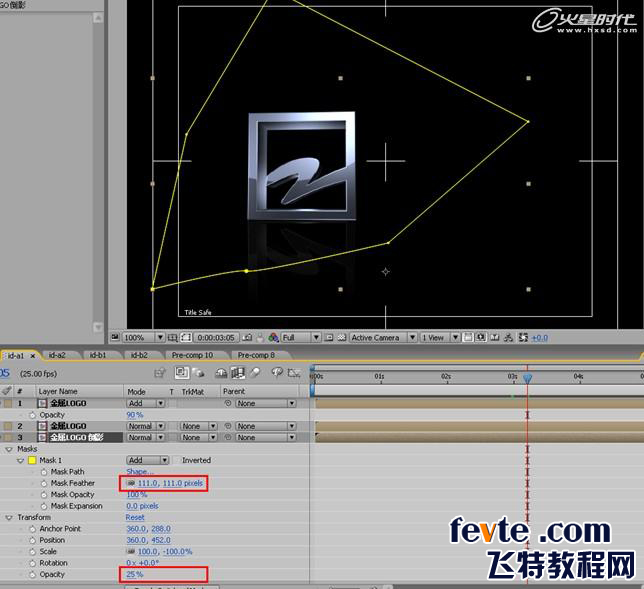

　　復制金屬LOGO層，并命名為“金屬LOGO倒影”層，將Mask Feather設置為：111pixels，Oppacity透明度設置為：25%。(圖07)

　　圖07

　　注意：在“金屬LOGO倒影層”上使用蒙版，調節羽化和透明度后，圖形將變成虛化的Logo倒影。

　　第八步

　　導入文字，復制一層調色，設置add添加模式，設置透明度變化的動畫，調節Hue/Saturation，色相/飽和度。(圖08)

　　圖08

　　第九步

　　最后導入水天相接的藍色背景。(圖09)

　　圖09
