　　在這個教程中，我要教你用非常基本的nurbo表面的方法來創建一支棒球棒。這個教程教你U放樣（U－loft）和CAP　NURBS表面的建立。在建這個棒球棒上NURBS比用旋轉成形（LATHE）有一些優點。優點之一是：你建立了一個棒球棒之后，你能通過縮放和移動這些圓來建立另外一些不同的棒球棒，另一個優點是：可用了生成動畫。　　1.打開2D或3D捕獲開關 3DMax中用NURBS做棒球棒

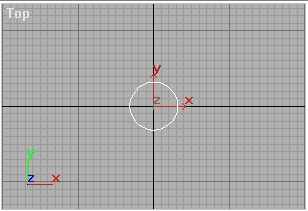

，它會使你工作更容易。單擊create面板，單擊圓，在TOP視圖中建立一個圓，像圖1.1一樣，它會作為你棒球棒的靠上部的地方。

3DMax中用NURBS做棒球棒圖1.1

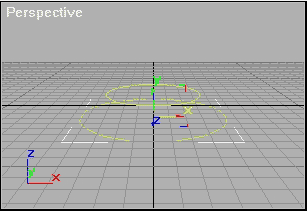

　　2.在前視圖中，按住shift鍵不放，移動這個圓向下一點兒。當clone options對話框出現時，選擇copy,單擊OK。現在放大這個底下的圓一點，如圖1.2。

3DMax中用NURBS做棒球棒圖1.2

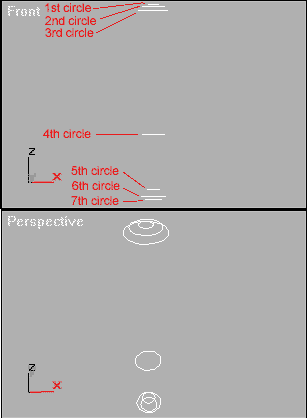

　　3.重復以上操作，直到你得到幾個足以形成棒球棒的圓為止，如圖1.3所示（注意：這些圓不需要太完美，當這個表面已經完成時，在后面教程里的實時操作可以讓它更加完美。）

3DMax中用NURBS做棒球棒圖1.3

　　4.現在到了轉變這些樣條曲線為NURBS的時候了！選擇第一個圓，單擊修改面板 3DMax中用NURBS做棒球棒

，單擊 "edit stack" 3DMax中用NURBS做棒球棒

，從下拉菜單中選擇NURBS，（譯者注：如果你用的是3ds max 4版本，這步為單擊右鍵，在出現的菜單中選擇NURBS）這會轉變這個圓為NURBS曲線。（注意：如果在轉變之前，你有其他修改器提供給這個圓，必須通過單擊塌陷（collapse）按鈕來先塌陷堆棧）。

　　重要提示：當工作在NURBS時，最好打開"force 2-sided"參數，除非你想在每一個第二表面上反轉法線。在透視視圖中右鍵單擊Perspective字樣處，選擇configure，打開force 2-sided參數。

　　5.單擊按鈕

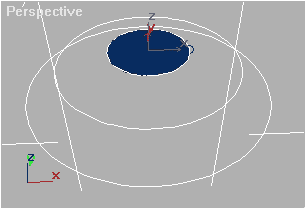

，用任一順序附加所有的圓。為了用NURBS做出一些表面這一步是必須的。仍然在NURBS修改面板中，打開surface卷展欄，單擊cap按鈕，選擇第一個圓（在棒球棒頂上那個小的）。這可以在圓上建立一個平面，如圖1.4所示。

3DMax中用NURBS做棒球棒圖1.4

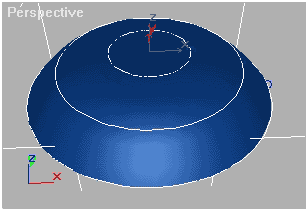

　　6.開始建立真實表面。仍然在surface卷展欄中，單擊U－loft按鈕，然后單擊頂上的圓，再單擊第二個圓，然后是第三個圓，在這兒按右鍵停止U放樣操作。現在看起來應該如圖1.5所示。

3DMax中用NURBS做棒球棒圖1.5

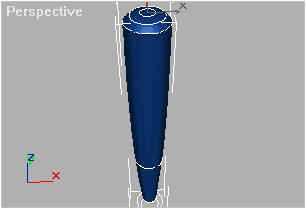

　　7.現在縮小視圖，用同樣的方法在第三、四、五個圓上，再一次單擊右鍵，停止在這里。它下面看起來應該如圖1.6所示。　　停止下來不用1步U放樣來建立棒球棒的原因是因為：U放樣沿著被U放樣的物體，為了更多的部件，來適應一個平滑的表面，因此如果有明顯的拐角，就能夠讓整個U放樣物體的表面發生扭曲。

3DMax中用NURBS做棒球棒圖1.6

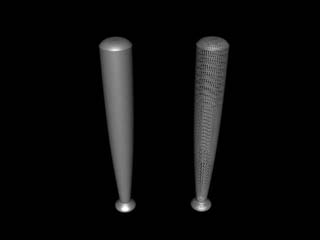

　　8.現在你應該明白了U－loft和cap是如何工作的。因此通過U－loft完成這個模型余下的形狀，并在底部的圓放置一個蓋子，最終的結果看下來如圖1.7所示。如果你看下來不太正確，這兒教你實時在修改器中修改每一步。仍然在修改面板NURSB卷展欄中，單擊子物體，選擇曲線 3DMax中用NURBS做棒球棒
