工具/原料

機械鍵盤

螺絲刀、電烙鐵--刀形、松香芯焊錫絲、吸錫器、軸、LED

方法/步驟

到網上購買相關物品：電烙鐵--刀形、松香芯焊錫絲、吸錫器、軸和LED燈。

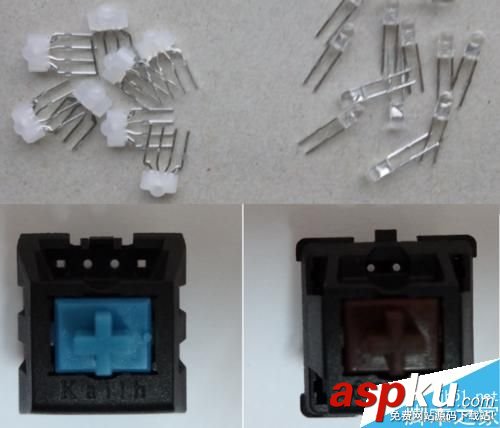

下圖為軸與LED對比。4pin軸可以向下兼容2pin軸，即2pin腳的LED可在4pine腳軸上使用（LED一般為2pin或4pin無邊沿）。

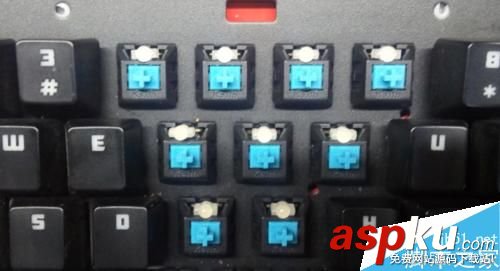

用螺絲刀取出機械鍵盤螺絲，拆下外殼，取出內板；之后拔下需要更換按鍵周邊的鍵帽，方便焊接；同時，也避免鍵帽被燙傷。

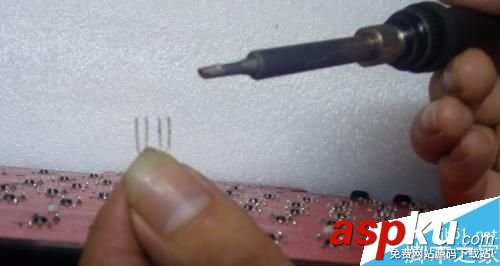

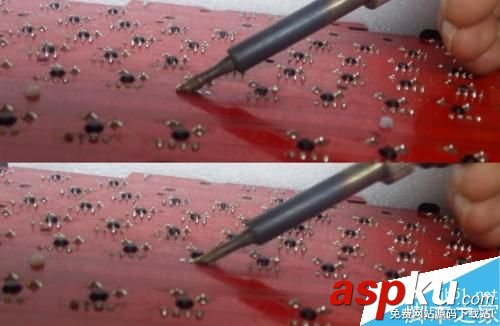

之后將板子立起，烙鐵加熱后加錫，在LED燈腳來回拖動，注意動作要輕，不要損壞PCB。將4只腳燙熔后，右手用烙鐵壓住燈腳，左手順勢取下LED燈。（注意，板子且不可平放；會導致焊錫順著LEDpin腳進入軸體內部）。

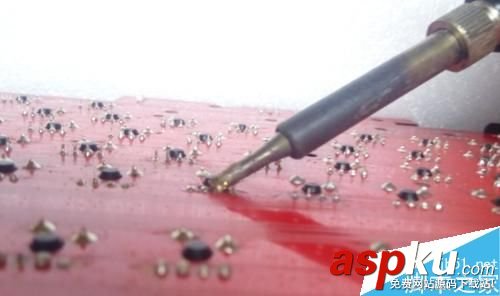

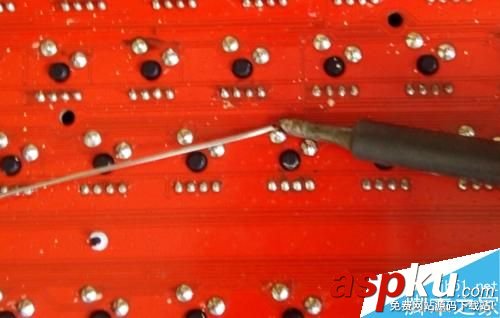

取軸前，將用錫絲對軸進行加錫處理，起到潤滑的作用，再將pin腳燙熔。

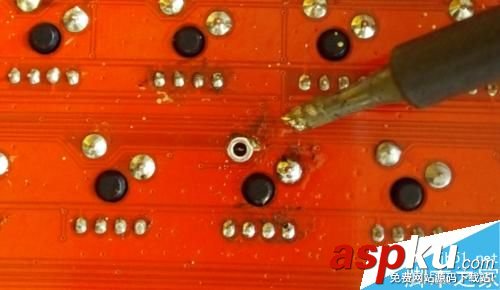

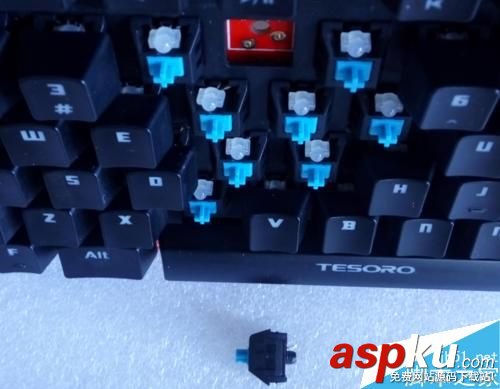

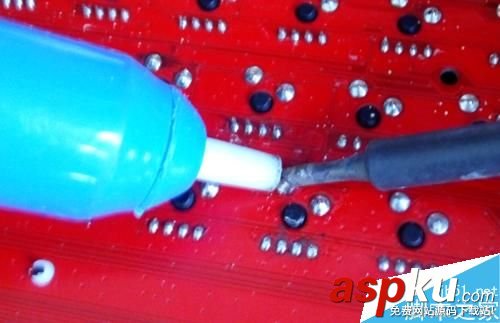

把吸錫器彈簧壓下，然后吸出腳里的錫，要確保pin腳不要與板子相連；另一只相同方法；然后用硬物（木桿、鑷子等）壓下軸桿，取下軸。

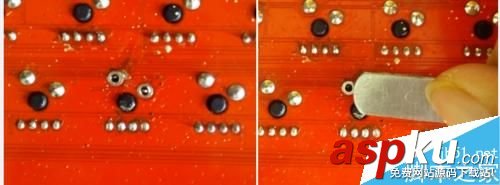

取下后，注意查看是否有連錫或Pin掉落。（新手的話，容易手殘，可能會導致Pin點掉落，就要接線處理了。）

檢查后，取一個新的軸，對準腳位后插入，再將LED對準后插入。

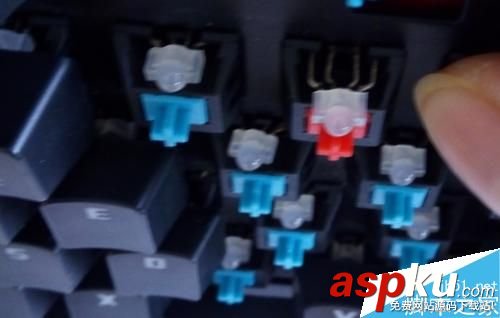

為方便大家識別，用了一個紅軸，注意LED燈有正負極，可看其他的LED是如何放置的。

先焊接LED，烙鐵加熱，回來輕輕拖動4個pin點，待錫熔化后，快速將LED向內側壓就可以通過。（如果感覺費事的話，可以用吸槍將4個pin點的錫弄出，再上LED燈），之后將軸的兩只腳加錫固定。

軸體的更換方法較簡單，最重要的就是如何更換4pin的全彩LED，稍有不慎可能會導致PCB壞掉，請注意。

注意事項

取、上LED時，板子一定要立起來，以防止錫熔化后進入軸體內。
