微信的熱修復框架Tinker已經在國慶節之前開源了，成為了http://github.com/Tecent下第一個項目，刷爆了各位開發者的朋友圈。作為一個超級APP的HotFix庫，Tinker不僅值得我們compile，更值得我們read。
Tinker和以往的HotFix庫思路不太一樣，它更像是APP的增量更新，在服務器端通過差異性算法，計算出新舊dex之間的差異包，推送到客戶端，進行合成。傳統的差異性算法有BsDiff，而Tinker的牛逼之處就在于它自己基于Dex的文件格式，研發出了DexDiff算法。
補丁生成是在編譯階段進行的，當我們在build.gradle中配置好tinkerOldApkPath后，調用tinkerPatchDebug，補丁就開始生成了。
調用鏈為：
TinkerPatchSchemaTask.tinkerPatch()->Runner.gradleRun()->Runner.run()->Runner.tinkerPatch()->ApkDecoder.patch()......->DexPatchGenerator.executeAndSaveTo()
executeAndSaveTo()方法是DexDiff算法的真正入口，DexDiff算法的特點在于它深入分析了Dex文件格式，深度利用Dex的格式來減少差異大小。
在了解DexDiff之前，我們需要對Dex文件有個初步了解，Dex的文件格式如下表。參考自這里：Dalvik可執行格式上
數據名稱解釋headerdex文件頭部，記錄整個dex文件的相關屬性string_ids字符串標識列表，涉及了文件中所用到的所有字符串，包括內部名稱（比如類型描述符）或者代碼引用的常量對象。這個列表根據字符串內容按照UTF-16（避免了各地區語言差異導致的不同）來進行排序，不得包含重復條目type_ids類型標識列表，涉及了文件中所有用到的類型（如類、數組或者原始類型），不論是否是在文件中定義。這個列表必須按照類型字符串在string_ids中的索引來排序，不得含有重復條目。PRoto_ids方法原型標識列表涉及了文件中所有用到的方法原型。列表按返回值類型在typeids中的索引進行排序，索引相同的話再按參數類型在typeids中的索引排序，不得含有重復條目。field_ids類屬性（類成員）標識列表，涉及了文件中所有用到的類屬性，不論其是否在文件中定義。列表依次按照所在類的類型（按typeids索引）、屬性名（按stringids索引）、自身類型（按type_ids索引）進行排序，不得含有重復條目。method_ids方法標識列表，涉及了文件中所有用到的方法，不論是否在文件中定義。列表依次按照方法所在類的類型（按typeids索引）、方法名（按stringids索引）、方法原型（按proto_ids索引），不得含有重復條目。class_defs類定義列表，列表的順序必須符合一個類的基類以及其所實現的接口在這個類的前面這一規則。此外，列表中出現多個同名類的定義是無效的。data數據區，包含上述各個結構所需的所有支持?jǐn)?shù)據。不同的條目有不同的數據對齊要求，如果有需要，會在條目之前插入若干字節以滿足合適的對齊link_data用于靜態鏈接文件的數據，數據的類型其實是不確定的，對于不存在鏈接的文件，這個區域是空的，此外不同的運行時實現也會對這一區域的數據格式做相應修改。想要深入了解Dex文件格式的可以看Google官方文檔：https://source.android.com/devices/tech/dalvik/dex-format.html，《Android軟件安全與逆向分析》這本書里關于Dex文件也有很詳細的講解。
了解了Dex的格式后，讓我們來看一下DexDiff的基本步驟。
DexDiff的主要步驟如下：
Step1:計算出new dex中每項Section的大小，比如string_ids在dex文件中所占大小。
int patchedStringIdsSize = newDex.getTableOfContents().stringIds.size * SizeOf.STRING_ID_ITEM;step2:根據表中前一項的偏移地址和大小，計算出每項Section的偏移地址。
this.patchedStringIdsOffset = patchedHeaderOffset + patchedheaderSize;step3:調用DexSectionDiffAlgorithm.execute()，將new dex與old dex中的每項section進行對比，對于每項Section，遍歷其每一項Item，進行新舊對比，記錄ADD，DEL標識，存放于patchOperationList中。接著遍歷patchOperationList，添加REPLACE標識，最后將ADD，DEL，REPLACE操作分別記錄到各自的List中。
這里面的新舊對比的算法很有趣，它是直接將oldItem.compareTo(newItem)，結果小于0記為DEL，大于0記為ADD。為什么可以直接這樣比較呢？別忘啦，從上面Dex文件格式表中可知，Dex文件中的Section都是經過排序的。

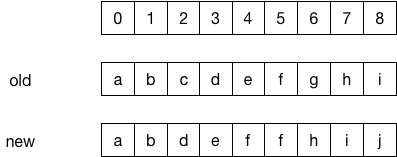

上圖中，old dex中下標為2的item "c" 被DEL，c后面的元素前移，new dex中下標5處ADD一個item "f"，而在下標8處又ADD一個item "j"。
下標5的"f"在這里被記為ADD，但是它其實是REPLACE了"g"。在之后遍歷patchOperationList時，算法會判斷operation前一個opearation（prevPatchOperation）的類型，若prevPatchOperation為DEL，而自己剛好為ADD，那么就將自己的類型改為REPLACE。
Iterator<PatchOperation<T>> patchOperationIt = this.patchOperationList.iterator();PatchOperation<T> prevPatchOperation = null;while (patchOperationIt.hasNext()) { PatchOperation<T> patchOperation = patchOperationIt.next(); if (prevPatchOperation != null && prevPatchOperation.op == PatchOperation.OP_DEL && patchOperation.op == PatchOperation.OP_ADD ) { if (prevPatchOperation.index == patchOperation.index) { prevPatchOperation.op = PatchOperation.OP_REPLACE; prevPatchOperation.newItem = patchOperation.newItem; patchOperationIt.remove(); prevPatchOperation = null; } else { prevPatchOperation = patchOperation; } } else { prevPatchOperation = patchOperation; } }step4:調用DexPatchGenerator.writePatchOperations()，將記錄寫入補丁。對于DEL： 開辟一塊DelOpIndexList大小的區域(DelOpIndexList中記錄了每塊要刪除部分的索引),遍歷記錄DelOpIndexList，對于每一個DEL索引，計算出其相對于前一個DEL索引的偏移，記錄偏移量。
buffer.writeUleb128(delOpIndexList.size()); int lastIndex = 0; for (Integer index : delOpIndexList) { buffer.writeSleb128(index - lastIndex); lastIndex = index; }對于ADD和REPLACE，也會進行和DEL一樣的操作。
buffer.writeUleb128(addOpIndexList.size()); lastIndex = 0; for (Integer index : addOpIndexList) { buffer.writeSleb128(index - lastIndex); lastIndex = index; }buffer.writeUleb128(replaceOpIndexList.size()); lastIndex = 0; for (Integer index : replaceOpIndexList) { buffer.writeSleb128(index - lastIndex); lastIndex = index; }不同的一點是，ADD和REPALACE還會接著寫入新增和替換的item。
for (T newItem : newItemList) { if (newItem instanceof StringData) { buffer.writeStringData((StringData) newItem); } else if (newItem instanceof Integer) { // TypeId item. buffer.writeInt((Integer) newItem); } else if (newItem instanceof TypeList) { buffer.writeTypeList((TypeList) newItem); } ......}總結
這里只是簡單的介紹了DexDiff的簡要過程，中間其實省去了很多細節，而這些細節與Dex文件格式聯系非常緊密，想要徹底的了解DexDiff原理，還需好好研究Dex文件。
(轉載請標明ID：半棧工程師，個人博客：HalfStackDeveloper)
歡迎關注我的知乎專欄：半棧工程師
歡迎Follow我的github: HalfStackDeveloper
