C#獲取Visio模型信息的簡單方法示例

2019-10-29 21:09:04
字體:
來源:轉載
供稿:網友

前言

Office Visio 是繪制各種類型圖表的一個很好的工具,可以繪制業務流程的流程圖、網絡圖、工作流圖、數據庫模型圖、軟件圖,以及家居設計圖等等,可用于可視化和簡化業務流程、跟蹤項目和資源、繪制組織結構圖、映射網絡、繪制建筑地圖以及優化系統。

在最近的一個項目,要求導出Visio圖紙,因為是建筑類的,所以,需要設置墻壁,門,房間等信息的參數。

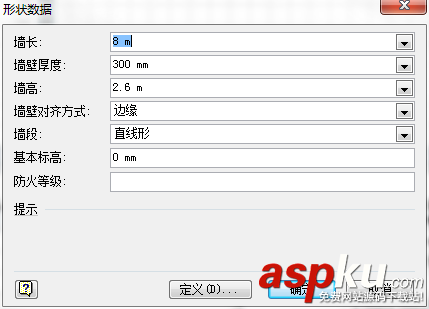

拿墻壁為例,選中墻壁模型,右鍵屬性,會彈出以下對話框。

visio模型,visio模型庫,visio,c#

需要設置墻長、墻壁厚度等一些列信息。

現在C#操作Visio里例子比較少,所以,花了好久,都沒有看到有用的帖子,直到今天下午,在Bing里發現了一個帖子,頓時讓我受益匪淺。原貼地址:http://mikeborozdin.com/post/reading-and-writing-visio-shape-information-with-c/

操作方法如下:

一、打開Visio的開發者模式

文件--選項--高級--以開發人員模式運行

#b029c23b4ed46d13e2df151802e2a8ac#

二、查看模型的屬性

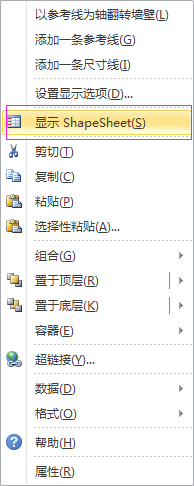

選中模型--右鍵顯示ShapeSheet,在Visio的下面就會出現模型的所有屬性了。

visio模型,visio模型庫,visio,c#visio模型,visio模型庫,visio,c#

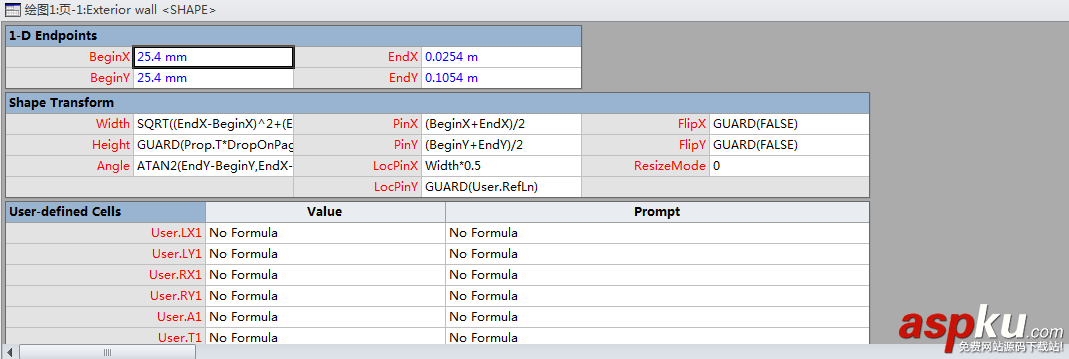

下滑,可以在Shape Data里看到此模型的屬性信息

visio模型,visio模型庫,visio,c#

三、C#代碼操作

1、打開墻模型模板

visio模型,visio模型庫,visio,c#

WALL_M.VSS是墻的模型模板,這個推薦大家用everything搜索一下,就能拿到模板路徑了,自己需要哪個去里面找。

2、建立模型并設置參數

visio模型,visio模型庫,visio,c#

建立模型很方便,就是用document.Masters屬性加模型名稱,模型名稱在哪呢,其實很好找,就是Visio的模型名稱,用漢字就可以。

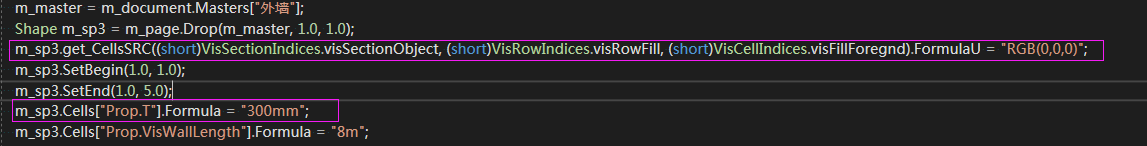

visio模型,visio模型庫,visio,c#

設置模型的參數有兩種方式,圖片中用粉色框,框起來的部分。

網上大部分的資料里都是用的第一個方法,這個方法不太方便記憶,而第二個方法就很方便了,也就是本文介紹的簡單的方式。

模型名.Cells["屬性名"].Formula

屬性名,就是ShapeSheet里看到的那些屬性,都是String類型,可以直接設置。設置成功以后,就是以下的圖了。

visio模型,visio模型庫,visio,c#

3、遇到的問題

并不是所有的屬性,設置了就一定好使,問題,我也不知道出現在哪,其中一個就是填充屬性。

FillForegnd是填充屬性,設置代碼為

m_sp4.Cells["FillForegnd"].Formula = "RGB(0,0,0)";

通過參數查看,設置成功

visio模型,visio模型庫,visio,c#

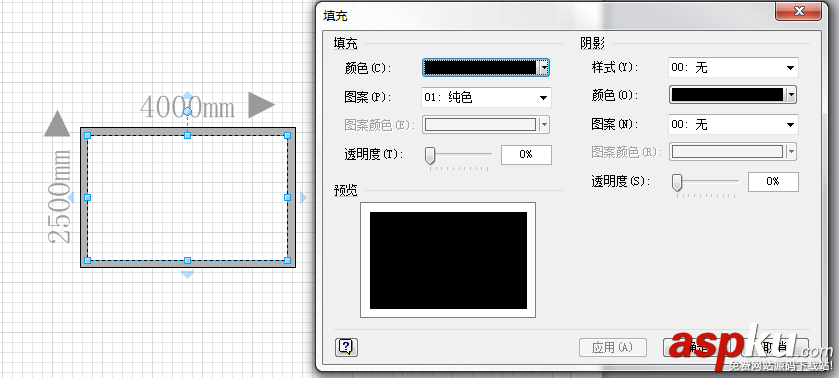

并且右鍵模型,格式--填充,如下圖

visio模型,visio模型庫,visio,c#

其實已經設置成功了,但是模型的填充顏色不變,這個就很尷尬了,但是如果用基礎模型,就是方形、圓形那些基礎模型,就可以顯示填充為黑色,所以不知道問題在哪里。

源碼下載:點擊這里
