WPF如何繪制光滑連續貝塞爾曲線示例代碼

2019-10-29 21:06:00

字體：大中小

供稿：網友

1.需求

WPF本身沒有直接把點集合繪制成曲線的函數。可以通過貝塞爾曲線函數來繪制。　　

貝茲曲線由線段與節點組成，節點是可拖動的支點，線段像可伸縮的皮筋，我們?cè)诶L圖工具上看到的鋼筆工具就是來做這種矢量曲線的。當然在一些比較成熟的位圖軟件中也有貝塞爾曲線工具，如PhotoShop等。

貝塞爾曲線類是：BezierSegment，三次貝塞爾曲線，通過兩個控制點來控制開始和結束方向。

QuadraticBezierSegment，二次貝塞爾，通過一個控制點來控制彎曲方向。

本文使用的是三次。

wpf,繪制貝塞爾曲線,貝塞爾曲線,貝塞爾曲線繪制

圖片來源維基百科

2.思路

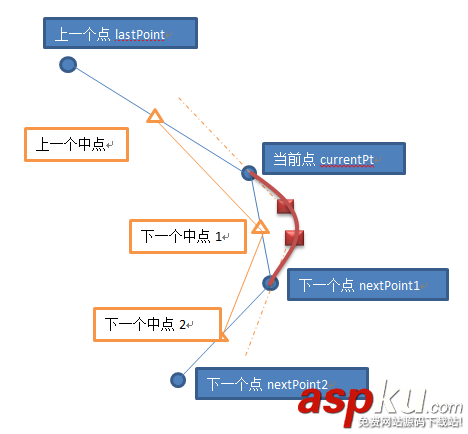

大值思路是根據當前點，前一個點，后一個點，再后一個點。共四個點，來生成一條三次貝塞爾曲線。

wpf,繪制貝塞爾曲線,貝塞爾曲線,貝塞爾曲線繪制

曲線需要（開始點，結束點，控制點1，控制點2），圖中標識的兩個紅色點即是控制點。

代碼主要是計算兩個紅色的控制點。

先計算相鄰點的中點【橙色】。

再將中點的連線平移到相鄰的位置【藍色點】，取得虛線，得到虛線的端點【紅色】。

紅色，即為控制點。

3.主要代碼

/// <summary> /// 獲得貝塞爾曲線 /// </summary> /// <param name="currentPt">當前點</param> /// <param name="lastPt">上一個點</param> /// <param name="nextPt1">下一個點1</param> /// <param name="nextPt2">下一個點2</param> /// <returns></returns> private BezierSegment GetBezierSegment(Point currentPt, Point lastPt, Point nextPt1, Point nextPt2) {  //計算中點  var lastC = GetCenterPoint(lastPt, currentPt);  var nextC1 = GetCenterPoint(currentPt, nextPt1); //貝塞爾控制點  var nextC2 = GetCenterPoint(nextPt1, nextPt2);  //計算相鄰中點連線跟目的點的垂足  //效果并不算太好，因?yàn)榭赡茳c(diǎn)在兩個線上或者線的延長線上，計算會有誤差  //所以就直接使用中點平移方法。  //var C1 = GetFootPoint(lastC, nextC1, currentPt);  //var C2 = GetFootPoint(nextC1, nextC2, nextPt1);  //計算“相鄰中點”的中點  var c1 = GetCenterPoint(lastC, nextC1);  var c2 = GetCenterPoint(nextC1, nextC2);  //計算【"中點"的中點】需要的點位移  var controlPtOffset1 = currentPt - c1;  var controlPtOffset2 = nextPt1 - c2;  //移動控制點  var controlPt1 = nextC1 + controlPtOffset1;  var controlPt2 = nextC1 + controlPtOffset2;  //如果覺得曲線幅度太大，可以將控制點向當前點靠近一定的系數。  controlPt1 = controlPt1 + 0 * (currentPt - controlPt1);  controlPt2 = controlPt2 + 0 * (nextPt1 - controlPt2);  var bzs = new BezierSegment(controlPt1, controlPt2, nextPt1, true);  return bzs; }

效果圖如下：

wpf,繪制貝塞爾曲線,貝塞爾曲線,貝塞爾曲線繪制
