IBM T40無待機電壓維修一例

2019-10-27 21:15:01
字體：大 中 小
來源：轉載
供稿：網友
　　T40的本，插上以后無待機電壓，拆開后測量保隔電路沒問題，查MAX1631周邊電路無故障（本身是好的已經更換過），測3V.5V電感不短路。測南橋北橋顯卡阻值正常。 MAX1631的22腳有電壓，23腳無控制。查TB62501有供電輸入，MAX1631的7腳28腳 無控制電壓輸入。我首先判斷是TB62501的故障，更換以后，故障現象依舊，但是MAX1631的7腳28腳23腳有控制電壓輸入，但是3V。5V還是沒有產生。之后又更換了IBM PMH4芯片。在插電源的時候，電流有0.40左右明顯是主板有短路的地方。

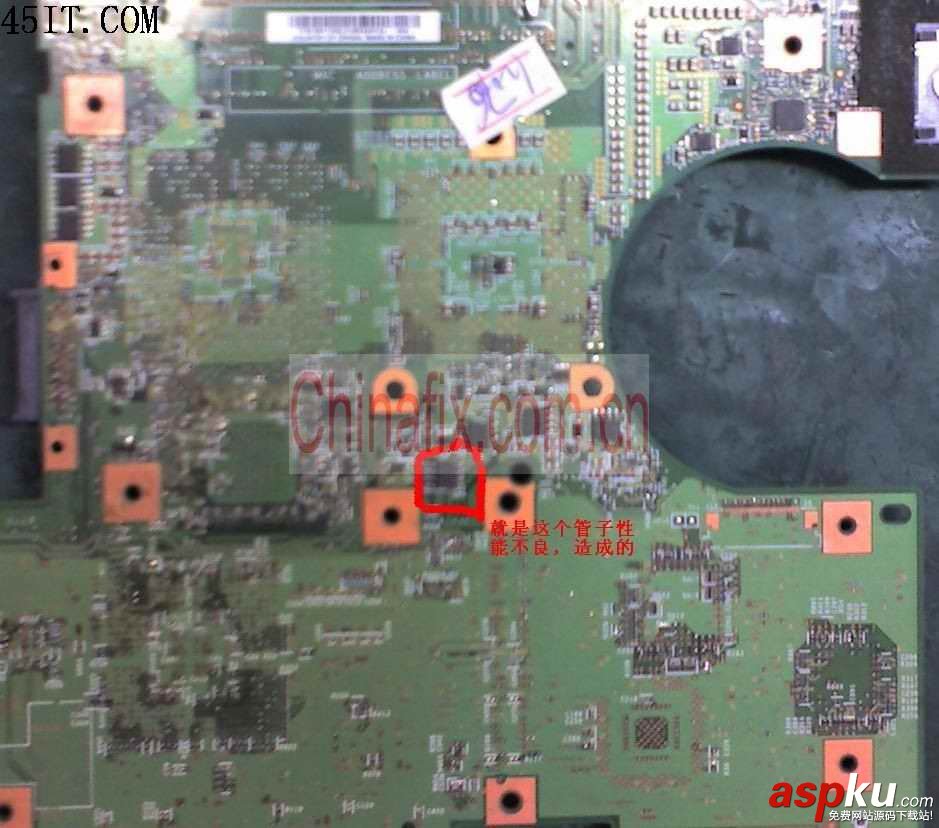

　　后來摸板子上的芯片發覺南橋發燙直接拔掉。再插電發現待機電流到0.14了看來還有短路的地方。繼續查插電好幾分以后發覺網卡有點溫度，繼續拔。再插電待機到0.08我都暈倒了。沒辦法了我就把給南橋供電的MAX1845給換了，插電待機到0.04了OK 找到故障所在，直接去把植南橋，等把南橋裝回去插電待機又到0.14了我倒了，繼續查我就把給MAX1631供電的10歐電阻翹起看是前級短還是后級短，插電待機還是0.14看來是前級的，我就找最后在背板的中央發現有個八腳的
場管D級S級阻值低，換了以后把電阻也裝好，插電測待機到0.05可算正常了，電開關OK，裝起來一切OK了
