.看來不是散熱或溫控電路誤動作,我最不喜歡修掉電機器了,,但這機器也要修啊,,唉,由于懷疑電源保護首先用波波監控各路電壓在掉電以前有無明顯異常發現均無異常..此時感覺此機有點麻煩了就在那測啊測啊,經過多次測試發現正常情況下待機電流應 該為0.01掉電以后,電流卻為0.03雖然自己知道S5狀態與冷啟動狀態待機不完全一樣,但也沒辦法,在這上面找找說法吧,,待機正測 3VPMU5VPMU發現并不是由MAX8734控制的PWM產生,而是由8734本身的LDO3和LDO5產生維持待機電壓,看來PWM上的 3VDDA5VDDA是SUS級的.通過典型的VIA上電時序對照實際電路分析.發現掉電以后3VDDA5VDDA均沒有退掉,,那么照著電壓時 序的產生,下一級供電應該是MAIN(圖中不是如此說明的,只是我習慣這么叫電壓,,OK,于是掉電后,發現MAIN電壓果然退掉了,,測內存1.8V沒有了,EN信號也退掉了追圖發現,內存供電的EN受控于PSUSC0

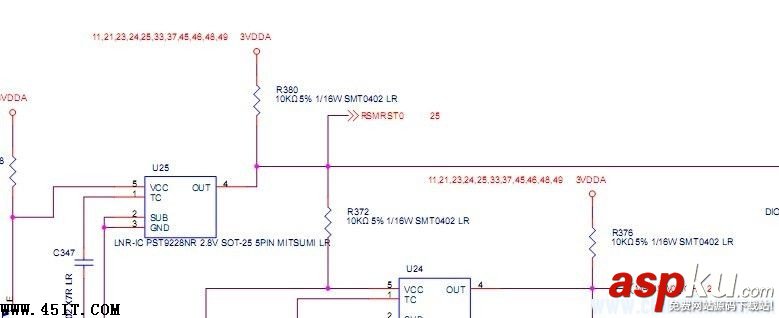

而PSUSC0又是RSMRST與SUSC0相與后產生的,按照VIA的上電時序分析,SUSC0是在RSMRST正常以后由南橋發出的,于是照著時序分析,,先測RSMRST電壓為0.06OK果然發現故障點了,測RSMRST對地數值沒有明顯異常上 .R380上拉電阻另一端3VDDA電壓正常,U25的5腳VCC電壓正常..那么現在最大的可能就是U25本身不良了如圖

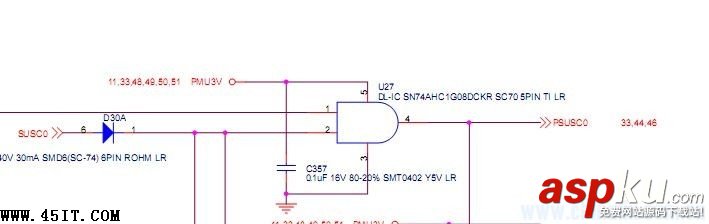

.由于沒有一樣的料.發現圖中U24型號與 U25完全相同,于是將兩芯片換一下,在上電故障依舊，，果斷的殺南橋，，換了一個8237R PLUS裝上后，希望很大的上電試機，20分沒掉，，以為好了，剛要裝機，又掉電了TNND。我郁悶。。在測量RSMRST沒有退掉，，SUSC0也正常 可PSUSC0卻退掉了。我暈，，PSUSC0是控制MAIN電壓開啟的，任何一個MAIN電壓控制芯片或U27本身損壞，都會導致此信號不正常`測 PSUSC0對地數值無異常。測U275腳VCC正常`那就先從簡單入手。找來一塊料板。把VGA口后面負責處理HSVS信號的5PIN與門拆下 一個，代換U27
。在上電故障解決了，試機兩天，沒發現問題。 新聞熱點
