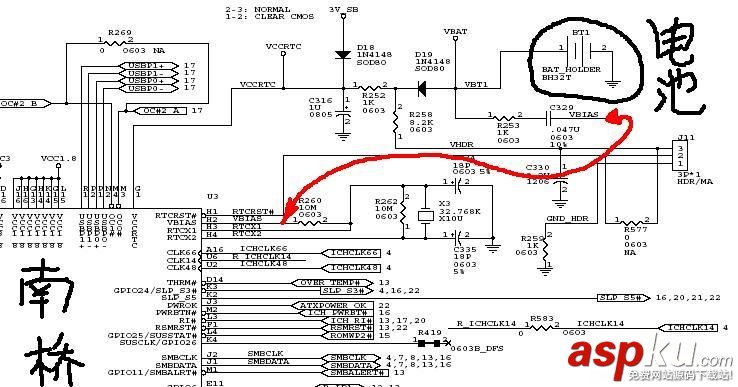

該圖中，注意看G1腳VCCRTC，該腳為南橋芯片的供電端。該腳由兩路供電：關機狀態，由BT1--D19--R252向VCCRTC供電，開機狀態，由于3VSB比BAT的電壓高，所以D19截止，由3VSB-D18向VCCRTC供電。
再看X3，這是一個32768Hz晶振，給南橋中的時鐘和RAM提供時基信號。無論開機還是關機它都是工作的。旁邊有兩個小電容C334和C335，容量為18PF，為晶振的負載電容。同時可以使用不同容量的負載電容微調晶振震蕩的頻率。有些主板即使是換了新電池也會發覺系統時間不準，總是快或者總慢，就是由于晶振頻率偏差造成，可以調節這兩個電容的容量來解決。

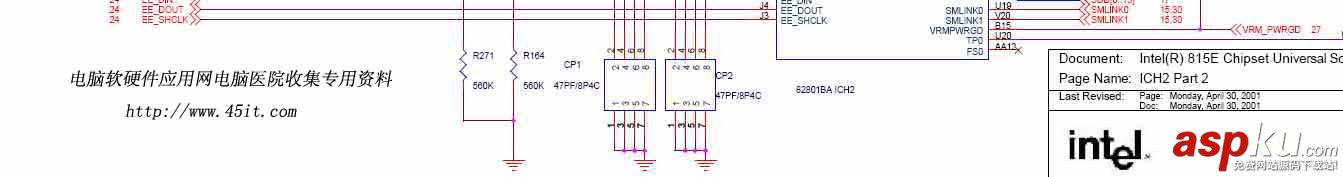

　　VEVB武林網編輯注：本文為網絡收集，作者未知，我們是在pdf文檔基礎上整理截圖發布的,如作者看到或者有知情者，請發布評論注明姓名，我們將予以添加。謝謝你的文章和支持。PS:圖一和圖二拼合才能成為完整的電路圖
