BIOS芯片插腳定義

2019-10-27 19:16:38
字體：大 中 小
供稿：網友
    芯片的封裝形式較多，一般有DIP、PLCC、TSOP等。但請注意，僅僅是封裝不同而已，對于同一種型號的芯片，不論是什么封裝形式，其管腳的功能都是一一對應的。

    27c010 EPROM系列：

BIOS,芯片,插腳



    27c020 EPROM系列：


BIOS,芯片,插腳



    28f001 1M分塊式EEPROM系列：


BIOS,芯片,插腳

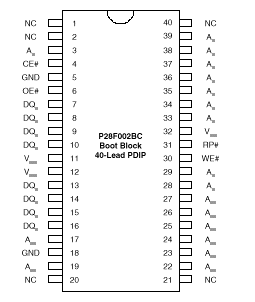

    28f002 2M分塊式EEPROM系列：


BIOS,芯片,插腳

BIOS,芯片,插腳

BIOS,芯片,插腳



    28f1000 1MEEPROM系列：


BIOS,芯片,插腳



    28f010 1MEEPROM系列：


BIOS,芯片,插腳
BIOS,芯片,插腳



    28f020 2M分塊式EEPROM系列：


BIOS,芯片,插腳
BIOS,芯片,插腳



    29c010 1M Flash rom系列：
BIOS,芯片,插腳


     29c020 2M Flash rom系列：
BIOS,芯片,插腳


    49fl002 2M 3.3v系列：
BIOS,芯片,插腳

    Inter 82802ab 4M 3.3vhub系列：
BIOS,芯片,插腳BIOS,芯片,插腳

注：相關教程知識閱讀請移步到主板頻道。
