IC管腳順序識別方法

2019-10-27 19:15:55

字體：大中小

來源：轉載

供稿：網友

　　集成電路通常有扁平、雙列直插、單列直插等幾種封裝形式。不論是哪種集成電路的外殼上都有供識別管腳排序定位（或稱第一腳）的標記。對于扁平封裝者，一般在器件正面的一端標上小圓點（或小圓圈、色點）作標記。塑封雙列直插式集成電路的定位標記通常是弧形凹口、圓形凹坑或小圓圈。進口ＩＣ的標記花樣更多，有色線、黑點、方形色環、雙色環等等。圖１（ａ）、（ｂ）示出了數字集成電路采用扁平封裝與雙列直插式塑料封裝常見的管腳定位標記。圖１（ｃ）是采用陶瓷封裝的雙列直插式數字集成電路，它采用金屬片與色點雙重標記。

　　識別數字ＩＣ管腳的方法是：將ＩＣ正面的字母、代號對著自己，使定位標記朝左下方，則處于最左下方的管腳是第１腳，再按逆時針方向依次數管腳，便是第２腳、第３腳等等。圖２（ａ）、（ｂ）是模擬ＩＣ的定位標記及管腳排序，情況與數字ＩＣ相似。模擬ＩＣ有少部分管腳排序較特殊，如圖２（ｃ）、（ｄ）所示。

圖３、圖４是各種單列直插ＩＣ的管腳排序。數管腳時把ＩＣ的管腳向下，這時定位標記在左面（與雙列直插一樣），從左向右數，就得到管腳的排列序號。

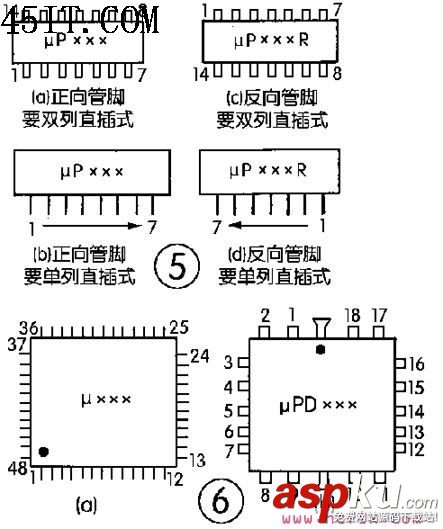

　　有些進口ＩＣ電路的管腳排序是反向的。這類ＩＣ的型號后面帶有后綴字母“Ｒ”。型號后面無“Ｒ”的是正向型管腳，有“Ｒ”的是反向型管腳，如圖５所示。例如：Ｍ５１１５和Ｍ５１１５ＲＰ，ＨＡ１３３９Ａ和ＨＡ１３３９ＡＲ，ＨＡ１３６６Ｗ和ＨＡ１３６６ＡＲ，前者是正向管腳型，而后者是反向管腳型。識別這類ＩＣ的管腳數應加以注意。

　　四列扁平封裝式ＩＣ電路管腳很多，常為大規模集成電路所采用，其引腳的標記與排序如圖６所示。
